في أنظمة خطوط الأنابيب الصناعية ، يلعب صمام فحص الرقاقة دورًا رئيسيًا في منع التدفق الخلفي ويستخدم على نطاق واسع في أنظمة التحكم في السوائل المختلفة.

يفضله العديد من المهندسين والمصممين لخصائصه المدمجة وخفيفة الوزن وسهلة التثبيت.

في التطبيقات العملية ، يفكر الكثيرون في تثبيت صمام فحص الرقاقة رأسياً لاستيعاب تخطيطات خطوط الأنابيب المختلفة ومتطلبات المساحة. لذلك ، هل يمكن تثبيت صمامات الرقاقة عموديًا؟

إذا كان الأمر كذلك ، كيف يمكن ضمان أدائهم وسلامتهم؟

ستستكشف هذه المقالة جدوى التثبيت الرأسي لصمامات فحص الرقاقة وتبادل بعض إرشادات التثبيت والاحتياطات.

1. مبدأ العمل ونطاق التطبيق

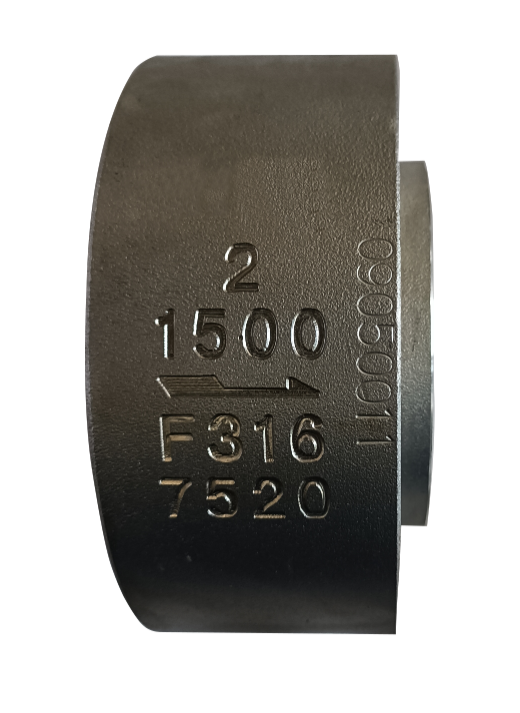

رقاقة التحقق من صمامات صمام فحص الرقاقة هو صمام فتح وإغلاق تلقائيًا يستخدم في المقام الأول لمنع تدفق السوائل. يتم فتح قرص الصمام عندما يتدفق السائل في الاتجاه الأمامي ، ويغلق عن طريق الجاذبية أو عمل الربيع عندما يتوقف السائل أو يعكس.

على عكس صمامات الفحص التقليدية ، تتميز صمامات فحص الرقاقة عادةً بتصميم أكثر إحكاما ، مما يتيح لها أن تكون محصورة مباشرة بين شفاه خطوط الأنابيب ، مما يوفر مساحة التثبيت.

في أنظمة خطوط الأنابيب النموذجية ، فإن طريقة التثبيت الأكثر شيوعًا لصمامات فحص الرقاقة هي التثبيت الأفقي ، لأن هذا التكوين هو الأكثر استقرارًا ومريحة للصيانة.

ومع ذلك ، في بعض بيئات التثبيت الخاصة ، مثل المساحات الضيقة أو ظروف التشغيل المحددة ، يمكن أن يكون التثبيت الرأسي أيضًا خيارًا قابلاً للتطبيق.

2. هل يمكن تثبيت صمامات الرقاقة عموديًا؟

من الناحية النظرية ، يكون التثبيت الرأسي لصمام فحص الرقاقة ممكنًا ، ولكن ينبغي النظر في العديد من العوامل المهمة:

تأثير الجاذبية على صمام

القرص

يعتمد تصميم صمام فحص الرقاقة على خطورة قرص الصمام لإغلاق الصمام.

في التثبيت الأفقي ، يسقط قرص الصمام بشكل طبيعي لضمان ختم مناسب.

ومع ذلك ، في التثبيت الرأسي ، قد لا يغلق قرص الصمام بشكل طبيعي بسبب الجاذبية ، وخاصة في حالات التدفق التصاعدي.

لذلك ، من الأهمية بمكان التأكد من أن تصميم قرص الصمام وتكوين الربيع مناسب للتثبيت الرأسي ، مما يسمح للصمام بالإغلاق بشكل فعال دون تدخل خارجي.

اتجاه تدفق السوائل

يؤثر اتجاه تدفق السوائل في صمام فحص الرقاقة بشكل مباشر على أدائه.

عند تثبيته رأسياً ، قد يتغير اتجاه التدفق ، مما قد يؤدي إلى فتح أو إغلاق قرص الصمام غير المستقر.
