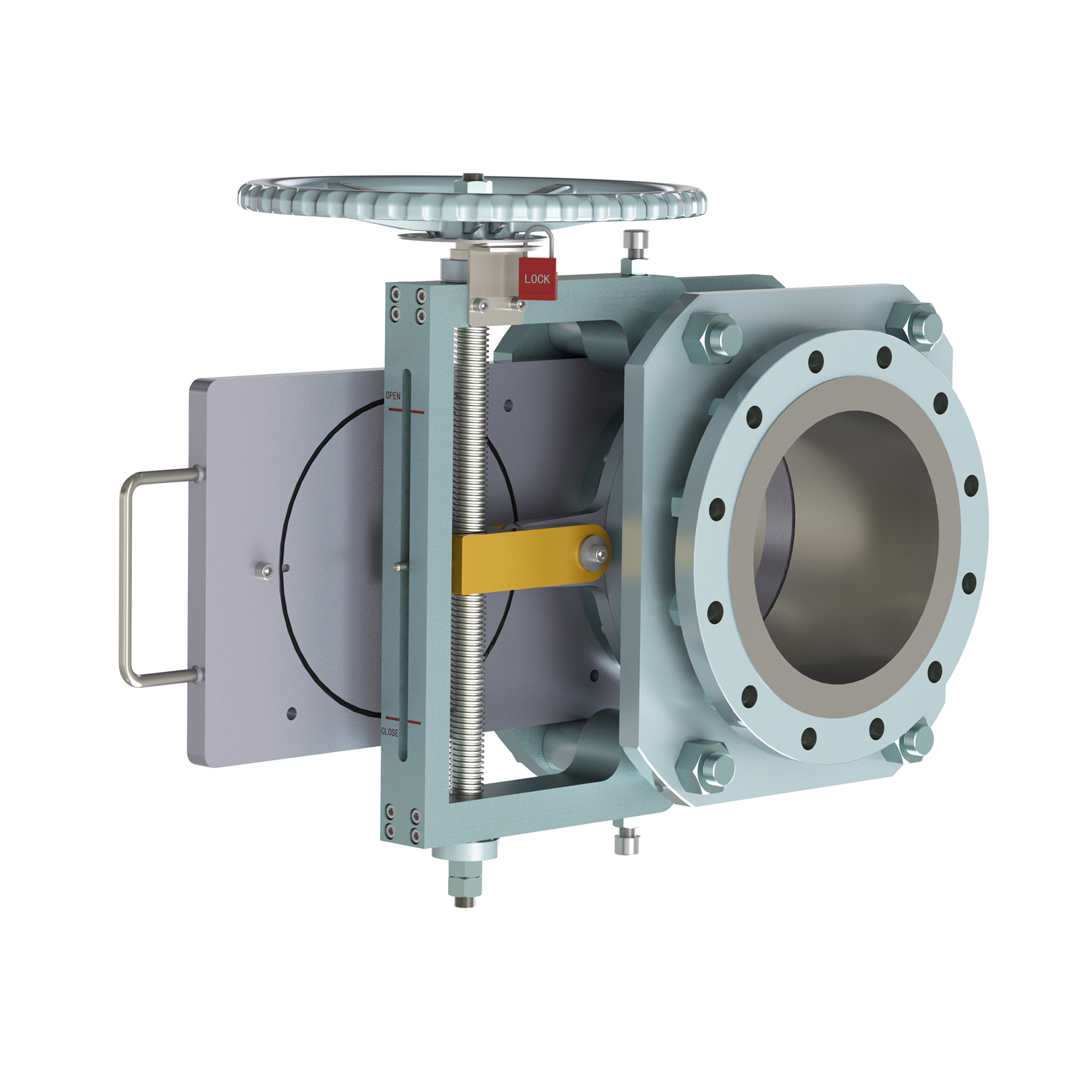

Swing-Type Blind Valve

الصمام الأعمى (المعروف أيضًا باسم صمام النظارة، أو الصمام القطاعي، أو الصمام المنزلق) هو صمام متخصص يحقق العزل المطلق والفصل الفيزيائي لوسائط خطوط الأنابيب. تعتمد آليته الأساسية—التبديل بين صفيحة عمياء صلبة وصفيحة ذات فتحة نافذة—على حاجز مادي لتحقيق عزل أمان خالٍ من التسرب، مما يميزه عن الصمامات العادية. من حيث التشغيل والبنية، تتحرك صفيحة الصمام مثل البوابة (بالرفع أو الدوران) لقطع تدفق الوسائط، لذلك يُعتبر أيضًا نوعًا من صمامات البوابة. يُستخدم على نطاق واسع في قطاعات البتروكيماويات والكيميائيات والطاقة والبيئة والمعادن—وخاصة في خطوط أنابيب الغاز حيث تتطلب الوسائط السامة أو القابلة للانفجار إيقافًا آمنًا، ومن هنا جاءت تسمية «الصمام المعدني». تشمل حالات الاستخدام النموذجية صيانة خطوط الأنابيب، وعزل الطاقة قبل صيانة المعدات، والعزل السريع للخطوط، وتقليل وقت التوقف التشغيلي، وتبسيط توسعات أو تحديثات خطوط الأنابيب.




فئة الصمامات العمياء لخطوط الأنابيب




نطاق المقاسات والضغط والمواد للصمامات العمياء لخطوط الأنابيب



المقاس:من 2 بوصة إلى 60 بوصة (من DN 50 إلى DN 1500)

الضغط:من 0.1 ميجا باسكال إلى 0.6 ميجا باسكال (ضغط منخفض)، حتى الفئة 1500 عند الطلب

المادة:الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الفولاذ، السبائك عالية الحرارة


ميزات الصمامات العمياء لخطوط الأنابيب



العزل الإيجابي، عدم وجود تسرب
توفر الصفيحة العمياء المعدنية الصلبة فصلًا ماديًا للخط، وهي متوافقة بالكامل مع معايير السلامة للعزل المزدوج والتنفيس.

أداء إحكام موثوق
متوفر بأنظمة إحكام صلبة من معدن إلى معدن، أو مطاطية، أو أنظمة إحكام مركبة من FKM. تتوافق معدلات التسرب مع متطلبات ANSI Class VI.

تصميم مدمج، وزن خفيف
أبعاد خارجية أصغر ووزن أقل مقارنة بصمامات البوابة التقليدية، مما يتيح تركيبًا أسهل وتقليل إجهاد الأنابيب.

مناسب لظروف التشغيل القاسية
مقاوم للغبار والتلوث بالجسيمات والتكويك ودرجات الحرارة العالية (يتوفر خيار المقعد المعدني للتطبيقات ذات درجات الحرارة المرتفعة).

قدرة تمدد مدمجة (نماذج السلسلة الطويلة)
يعوض التمدد والانكماش الحراري لخطوط الأنابيب، مما يقلل إجهاد التركيب ويحمي المعدات المتصلة.

خيارات تشغيل مرنة
يتوفر التشغيل اليدوي أو الكهربائي أو الهوائي أو الهيدروليكي. يدعم التوصيل المتشابك عن بُعد مع أنظمة التحكم PLC أو DCS.




تطبيقات الصمام الأعمى لخطوط الأنابيب



1. صناعة النفط والغاز

صمامات كروية لصناعة النفط والغاز، مناسبة لنقل النفط والغاز، وعزل الخزانات، وعمليات تمرير أدوات التنظيف داخل الأنابيب.

2. الصناعة الكيميائية وصناعة الأدوية

مناسبة للتعامل مع الوسائط المسببة للتآكل والدمج في أنظمة التفاعلات.

3. صناعة الطاقة

مناسبة لنقل البخار وأنظمة مياه التبريد والأنظمة المساعدة في معدات توليد الطاقة.

4. مشاريع معالجة المياه وحماية البيئة

مناسبة لإمدادات المياه البلدية، ومعالجة مياه الصرف الصحي، ومشاريع تحلية المياه، وأنظمة التحكم في التلوث.

5. أنظمة المباني والتدفئة والتهوية وتكييف الهواء

مناسب لأنظمة إمداد المياه والتدفئة وتكييف الهواء.




حالات تطبيق صمام العزل القرصي

زودت DERVOS محطة تخزين النفط التابعة لـ NOIC في زيمبابوي بصمام عزل قرصي متأرجح مقاس 10 بوصات بضغط 150LB، مما يتيح العزل الإيجابي دون خفض الضغط ويضمن سلامة عدم التسرب التام لخدمة الوسائط القابلة للاشتعال.اقرأ المزيد


الأسئلة الشائعة حول صمام العزل القرصي



س: ما هو صمام العزل القرصي وكيف يعمل؟

ج: يوفر صمام العزل القرصي (القرص الأعمى النظاري / العزل القرصي) عزلاً إيجابياً بنسبة 100٪ عن طريق إدخال صفيحة معدنية صلبة داخل خط الأنابيب. ويتحول بين وضعي الفتح (الفاصل) والإغلاق (الأعمى) يدوياً أو تلقائياً، مما يضمن عدم التسرب للأنابيب التي تنقل الغاز أو المواد السامة أو الأنابيب الحرجة.



س: القرص الأعمى النظاري مقابل صمام العزل القرصي – ما الفرق؟
ج: إنالقرص الأعمى النظاريهو مكوّن سلبي يتطلب فك البراغي والتدوير اليدوي (عدة عمال وساعات). أماصمام العزل القرصيفهو جهاز مثبت بشكل دائم مزود بآلية تشغيل، مما يسمح لمشغل واحد بالتبديل خلال ثوانٍ/دقائق دون أدوات – مع عائد استثمار أفضل لعمليات العزل المتكررة.



س: صمام العزل القرصي مقابل صمام البوابة – أيهما للعزل؟
ج: تعتمد صمامات البوابة على موانع التسرب ويمكن أن تتسرب (عزل غير مثبت).توفر صمامات العزل القرصي حاجزاً مادياً من صفيحة صلبة– عدم تسرب مضمون للوسائط السامة/القابلة للاشتعال، وأعمال الصيانة، وتطبيقات السلامة والصحة والبيئة الحرجة. صمامات البوابة مخصصة للتحكم الروتيني في التدفق؛ أما صمامات العزل القرصي فمخصصة للسلامة المطلقة.



س: صمام العزل المزدوج والتنفيس مقابل صمام العزل القرصي – أي طريقة عزل أكثر أماناً للصيانة طويلة الأمد في خطوط العمليات الحرجة؟

ج: تستخدم صمامات DBB مانعين للتسرب مع منفذ تنفيس – وهي مناسبة للعزل المؤقت الروتيني أثناء التشغيل العادي، لكن موانع التسرب قد تتدهور أو تفشل بمرور الوقت. توفر صمامات العزل القرصي عزلاً إيجابياً باستخدام صفيحة معدنية صلبة تفصل خط الأنابيب مادياً، مما يلغي خطر فشل مانع التسرب تماماً. اختر صمام العزل القرصي للصيانة طويلة المدة، وعمليات التوقف الشامل، وأي تطبيق يتطلب أداءً مضموناً بعدم التسرب لحماية العاملين أو البيئة.



س: كيف تتم صيانة صمام العزل القرصي؟

ج: تتطلب صمامات العزل القرصي الحد الأدنى من الصيانة الدورية. بالنسبة للنماذج اليدوية والمشغلة بالتروس، افحص أسطح الإحكام وقم بتشحيم آلية التشغيل كل 6 إلى 12 شهراً. وبالنسبة للأنواع المغلقة غير المنسكبة، تحقق من منفذ التطهير وسلامة الإحكام بشكل دوري. لضمان أداء إحكام طويل الأمد، قم بتشغيل الصمام كل ثلاثة أشهر إذا ظل في وضع واحد لفترات طويلة — فهذا يمنع التصاق الصفيحة بسبب تراكم الوسائط. وبما أن العزل الإيجابي يعتمد على صفيحة معدنية صلبة بدلاً من المقاعد اللينة، فلا يوجد تدهور في مانع التسرب يجب إدارته، مما يجعل صمامات العزل القرصي منخفضة الصيانة بطبيعتها مقارنة بأنواع صمامات العزل الأخرى.
