في عمليات إغلاق المصافي، ليس الاختيار بين صمام تعمية الأنابيب ونظام العزل والمزيف المزدوج منافسة بين طريقة آمنة وأخرى غير آمنة. كلاهما قد يكونان طريقتي عزل صالحتين، لكنهما يتحكمان في المخاطر بطرق مختلفة.

يحقق صمام تعمية الأنابيب العزل بتحريك صفيحة تعمية صلبة داخل مجرى الأنبوب. والعزل يكون مرئيًا وميكانيكيًا. أما ترتيب العزل والمزيف المزدوج فيعزل بإغلاق حاجزين وفتح منفذ تفريغ أو تنفيس بينهما، حتى يمكن تحرير الضغط المحتجز أو التسريب أو مراقبته. السؤال الهندسي ليس فقط "أيهما يغلق بشكل أفضل؟" بل هو "ما هو العمل الذي سيحدث بعد العزل، وإلى أي مدى يمكن للموقع الاعتماد على مقاعد الصمام، ومراقبة التنزيف، والتحكم في الإجراءات؟"

أعمال الإغلاق تغير معيار العزل

قد تبرر أجهزة القياس الروتينية، أو أعمال الصيانة لأخذ العينات، أو مهام الفحص القصيرة طريقة عزل مختلفة عن الأعمال الساخنة، أو دخول الخزانات، أو تفكيك الوصلات المفلنجة، أو صيانة العمرة الكلية طويلة المدة. في المصفاة، قد يكون خط الهيدروكربون نفسه منخفض المخاطر في task واحدة وعالي المخاطر في أخرى لأن مستوى التعرض يتغير.

يكون ترتيب DBB مفيدًا عندما يتطلب العمل عزلاً سريعًا وقابلاً للتحقق منه عبر الصمام دون تحريك صفيحة تعمية إلى داخل المجرى. يقدم نقطة التنزيف للمشغلين طريقة للتأكد مما إذا كان الضغط محتجزًا بين نقاط العزل أو ما إذا كان أحد المقاعد يسرب. بالنسبة للعديد من فرق التشغيل، يجعل ذلك نظام DBB عمليًا للعزل المتكرر أو المؤقت حيث يؤدي كسر الحواء إلى إضافة المزيد من العمل والتعرض للمخاطر.

يصبح صمام تعمية الأنابيب أكثر قوة عندما تتطلب الوظيفة وصلاً وفصلاً ماديًا مرئيًا عن نظام حي أو قد يكون حيًا. إذا كانت المعدات المعزولة ستفتح، أو يُدخل إليها، أو تُلحم، أو تُنظف، أو تُترك خارج الخدمة خلال فترة الإغلاق، فإن صفيحة التعمية الصلبة تقلل الاعتماد على إحكام مقعد الصمام. لا يزال الصمام يحتاج إلى التشغيل القويم، والقفل، والترميز، والاختبار، ولكن الحاجز الأساسي لم يعد مجرد سطح إحكام.

أين يثبت ترتيب DBB جدارته

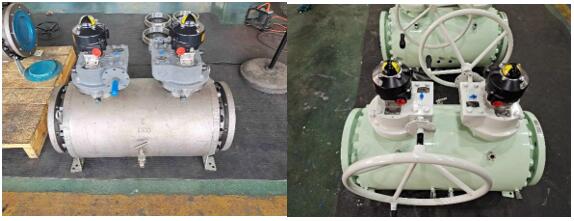

تُعد ترتيبات DBB جذابة لأنها تساهم في تقليل وقت التوقف. يمكن لصمام DBB مدمج أو ترتيب DBB مكون من صمامين إجراء العزل، والتنزيف، والتحقق دون إزالة قطعة أنبوب أو تركيب فلنجة تعمية منفصلة. بالنسبة لوحدات المصافي ذات التوصيلات الصغيرة، والمصارف، والمنافذ، ونقاط أخذ العينات، أو مآخذ أجهزة القياس، فإن هذه السرعة مهمة.

المخاطرة في نظام DBB هي أن حالة السلامة الخاصة به لا تزال اعتمدت على سلامة المقعد، والتوجيه الصحيح للتنزيف، ومراقبة الضغط، وانضباط ممارسات الإغلاق والقفل. إذا لم يُوجه التنزيف إلى مكان آمن، فقد يشكل خطر تسرب. إذا أغلق المشغلون صمامين ولم يثبتوا التنزيف، فقد يظهر النظام معزولاً فقط ظاهريًا. إذا كانت الصمامات تعاني من تلف في المقاعد بسبب الكوك، أو دقيقة العوامل المساعدة، أو الدورات الحرارية، أو التآكل، أو الحطام، فقد تكشف نقطة التنزيف عن تسرب بدلاً من القضاء عليه.

لهذا السبب يجب وصف DBB بوضوح في خطة الإغلاق. هل يعني المشروع صمامي عزل متتاليين منفصلين مع مصرف أو منفذ تنفيس بينهما؟ تجميعة صمام مزدوج مدمجة؟ أم صمام كروي واحد بموجب API 6D بتصميم مقعد DBB أو DIB؟ هذه ليست متماثلة من وجهة نظر عزل العمليات.

أين يصعب استبدال صمام تعمية الأنابيب

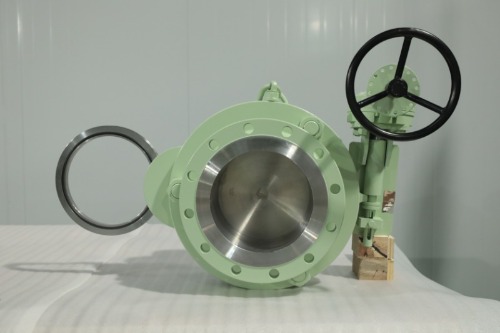

يُختار صمام تعمية الأنابيب عندما يريد الموقع أن تكون حالة العزل واضحة ماديًا. في وضع التعمية، تحجب الصفيحة مجرى الأنبوب؛ وفي وضع الفتح، يتيح الفاصل أو المنفذ المفتوح التدفق. هذا يجعل من السهل على فرق الصيانة والتشغيل التحقق من حالة الخط أثناء تحضيرات الإغلاق.

المفاضلة ميكانيكية ومكانية. يتطلب صمام التعمية من النوع التأرجي مساحة لحركة الصفيحة. ويتطلب صمام التعمية الانزلاقي مسافة حركة جانبية، وموجهات، ووصولاً كافيًا للتشغيل والفحص. المقاسات الأكبر، وفئات الضغط الأعلى، والخدمة الساخنة، أو أوساط الهيدروكربون اللزجة قد تتطلب تشغيلاً بالتروس، أو الهيدروليك، أو النيوماتيك، أو الكهرباء. إن جسم الصمام، وصفيحة التعمية، ومادة الإحكام، والتربيط، وجهاز القفل، ومؤشر الموقع، وسجل الاختبار كلها تصبح جزءًا من قرار العزل.

بالنسبة لعمليات إغلاق المصافي، يمكن تبرير هذه المعدات الإضافية حيث تكون عواقب التسريب عالية: الأعمال الساخنة بالقرب من خطوط الهيدروكربون، ودخول المساحات المحصورة، والعزل عن وحدة حية، وفترات الصيانة الطويلة، وتغيير المنتجات، أو فتح المعدات بعد تخفيف الضغط وتفريغ الغاز. لا يلغي صمام تعمية الأنابيب الحاجة إلى فحص الغاز، أو التحكم في التصاريح، أو التصريف، أو التنفيس، أو الإغلاق والقفل. ولكنه يعطي الإجراء حاجزًا ماديًا أكثر قابلية للدفاع عنه.

مقارنة لاختيار إغلاق المصفاة

لا تخلط بين ميزات الصمام وإجراءات العزل

إن صمام كروي API 6D الذي يُباع بميزات DBB أو DIB ليس هو نفس عنصر الشراء كصمام العزل الأعمى (line blind valve) المثبت للعزل المادي المرئي. هذا سوء الفهم يؤدي إلى طلبات عروض أسعار (RFQs) ضعيفة. قد يطلب المشتري "عزل إيجابي DBB" بينما يتطلب إجراء المصنع في الواقع حاجزاً مادياً، أو قد يطلب صمام عزل أعمى عندما تتطلب المهمة فقط التحقق من DBB لفترة قصيرة.

يجب أن يوضح طلب عرض الأسعار (RFQ) الغرض من العزل، وليس فقط اسم الصمام. تشمل التفاصيل المفيدة الوسط، فئة الضغط، درجة الحرارة، حجم الخط، معيار الفلنجة، مدة الإغلاق، ما إذا كان سيتم فتح المعدات في اتجاه التدفق، ما إذا كان العمل يتضمن أعمالاً ساخنة أو دخولاً إلى أماكن محصورة، ميزات القفل أو التعشيق المطلوبة، ترتيب النزف/التصريف، طريقة التشغيل، معيار الاختبار، متطلبات شهادة اختبار المواد (MTC)، ووثائق التفتيش.

بالنسبة لعمليات إغلاق المصافي، فإن المواصفة الأكثر أماناً هي التي تتوافق مع نطاق العمل. استخدم DBB عندما يكون العزل السريع والمراقب القائم على الصمامات مقبولاً بموجب إجراءات الموقع. استخدم صمام العزل الأعمى عندما تتطلب المهمة حاجزاً مادياً مرئياً بين الأفراد ومصدر عملية خطير أو نشط. إذا كان الإجراء يتطلب كليهما، فلا تسمح لوصف الشراء باختزالهما في عبارة غامضة تسمى "العزل الإيجابي".
