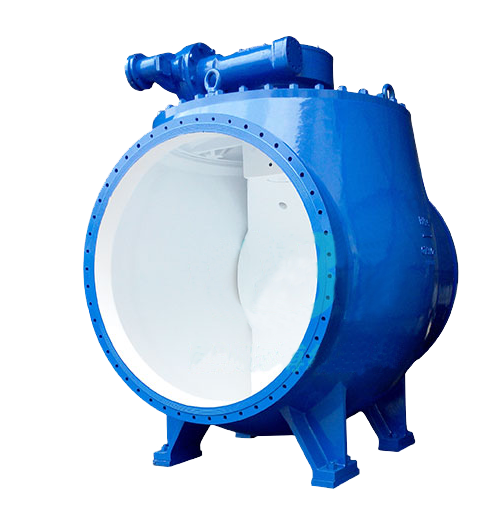

يُعد صمام الكرة عنصر تحكم أساسي في أنظمة التحكم بالسوائل الحديثة. بفضل هيكله المدمج، وسرعة تشغيله، وأدائه الممتاز في منع التسرب، يُستخدم على نطاق واسع في صناعات متنوعة، مثل البترول، والكيماويات، والطاقة، ومعالجة المياه، وأنظمة التدفئة والتهوية وتكييف الهواء.

ستأخذك هذه المقالة داخل صمام الكرة، وتقدم تحليلًا متعمقًا لبنائه وتشغيله وتأثيره على سلوك السوائل.

1. مبدأ عمل صمام الكرة الأساسي

2. تحليل المكونات الرئيسية لصمام الكرة

يُعد فهم المكونات الأساسية لصمام الكرة أساسيًا لاتخاذ القرارات الصحيحة أثناء الاختيار والصيانة واستكشاف الأخطاء وإصلاحها. فيما يلي المكونات الهيكلية النموذجية لصمام الكرة القياسي.

(1) جسم الصمام

ل الجزء الهيكلي الرئيسي لصمام الكرة، يستخدم للاتصال بخط الأنابيب وتحمل ضغط النظام.

ل المواد الشائعة: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، النحاس، البلاستيك، الخ.

ل أنواعها: هياكل من قطعة واحدة، وقطعتين، وثلاث قطع، مما يؤثر على سهولة الصيانة وأداء الختم.

(2) الكرة

ل المكون الأساسي الذي يتحكم في تدفق السوائل.

ل يتم عادةً تصنيع السطح بدقة عالية وطلائه بالكروم لتحسين النعومة ومقاومة التآكل.

ل يمكن تقسيمها إلى هياكل كروية عائمة ومحورية (كرة ثابتة)، مصممة لتناسب تصنيفات الضغط المختلفة وظروف التشغيل.

(3) مقعد

ل المكون الحلقي الذي يشكل الختم عن طريق ملامسته للكرة.

ل المواد الشائعة: PTFE (بولي تترافلوروإيثيلين)، RPTFE (PTFE المقوى)، المعدن (يستخدم للوسائط ذات درجات الحرارة العالية أو الكاشطة).

ل يلعب دورًا حاسمًا في أداء الختم، وجودته تؤثر بشكل مباشر على عمر خدمة الصمام.

(4) الساق

ل العمود الذي يربط المحرك أو المقبض بالكرة، ويتحكم في دوران الكرة.

ل يجب أن تتمتع بقوة شد جيدة ومقاومة للتآكل.

ل تم تجهيز صمامات الكرة المتطورة بتصميم مضاد للانفجار لضمان السلامة أثناء التشغيل.

(5) التعبئة والتغليف

ل تتضمن أختام التعبئة (مثل تعبئة PTFE من النوع V) والحشيات التي تربط جسم الصمام، مما يمنع التسرب الخارجي.

ل بالنسبة للتطبيقات ذات التشغيل المتكرر أو ظروف درجات الحرارة العالية، يجب اختيار مادة الختم بعناية لضمان التوافق.

(6) جهاز التشغيل (المقبض / المحرك)

ل صمامات الكرة اليدوية مزودة بمقبض، مما يسمح بالدوران بزاوية 90 درجة لفتح الصمام أو إغلاقه.

ل يتم تجهيز أنظمة التحكم الأوتوماتيكية بمحركات كهربائية أو هوائية لتمكين التحكم عن بعد أو التحكم الذكي.

3. آلية التحكم في السوائلصمامات الكرة

(1) خصائص التدفق سريع الفتح

تتميز صمامات الكرة بتغيرات سريعة في التدفق أثناء عملية الفتح والإغلاق، مما يجعلها من أنواع الصمامات سريعة الفتح. العلاقة بين فتح الصمام وتدفقه غير خطية. تُستخدم صمامات الكرة عادةً للتحكم الكامل في حالة الفتح أو الإغلاق الكامل في الأنظمة، وهي غير مناسبة لتنظيم التدفق بدقة (إلا في هياكل محددة مثل صمامات الكرة على شكل حرف V).

(2) تصميم قناة مقاومة التدفق المنخفض

ل صمام كروي كامل الفتحة: قطر الممر يساوي قطر الأنبوب، مما يُنتج انخفاضًا شبه معدوم في الضغط. وهو مناسب للأنظمة التي تتطلب معدلات تدفق عالية.

ل صمام كروي ذو منفذ مُخفّض: يُوفّر تكاليف المواد، ولكنه يُحسّن مقاومة التدفق. وهو مُناسب لمعظم التطبيقات القياسية.

(3) الختم ثنائي الاتجاه وأحادي الاتجاه

ل تتميز صمامات الكرة القياسية عمومًا بالإغلاق ثنائي الاتجاه.

ل بعض التصاميم الخاصة، مثل صمامات الكرة المزودة بوظيفة فحص، تسمح بتدفق أحادي الاتجاه. عند التركيب، من المهم الانتباه إلى سهم اتجاه التدفق.

(4) الهياكل الخاصة وتصميمات تحسين الأداء

لتلبية المتطلبات الصارمة لمختلف الصناعات، تطورت صمامات الكرة إلى إصدارات متعددة محسنة استنادًا إلى التصميمات التقليدية:

ل تصميمات الكرة العائمة والكرات المحورية: تعتبر هياكل الكرة العائمة مناسبة للأنظمة ذات الثقوب الصغيرة والضغط المنخفض، في حين تعتبر هياكل الكرة المحورية مثالية للتطبيقات ذات الثقوب الكبيرة والضغط العالي، حيث توفر عزم تشغيل أقل وختمًا أكثر استقرارًا.

ل تصميم مقاوم للحريق: يضمن أنصماميحافظ على وظيفة الختم الخاصة به في درجات الحرارة العالية أو في ظروف الحرائق، مما يضمن السلامة.

ل الأجهزة المضادة للكهرباء الساكنة: تستخدم للمواد القابلة للاشتعال والانفجار لمنع الشرر الناتج عن الكهرباء الساكنة أثناء التشغيل.

ل تصميم ساق مضاد للانفجار: يضمن عدم انفجار ساق الصمام عن طريق الخطأ تحت الضغط، مما يحسن السلامة التشغيلية.
