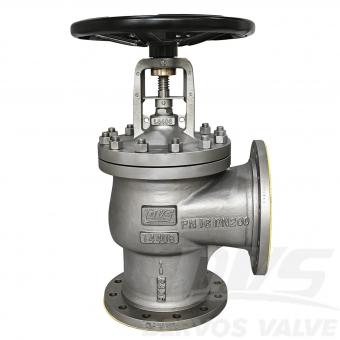

يتم تصنيع الصمام الكروي المختوم ذو الزاوية DN200 PN16 وفقًا لمعيار BS EN 13709. جسم الصمام مصنوع من EN 10213 1.4408. لديها الخصائص الهيكلية لمسمار غطاء الجسم، وقوس القطب المكشوف، ونوع الزاوية، وختم رفع الصوت عاليا. وضع الاتصال الخاص به هو RF. ولها وضع تشغيل عجلة اليد.
دفع:
30% when order confirmed, 70% before shipmentأصل المنتج:
Chinaاللون:
Customizationميناء الشحن:
Shanghai, Chinaالمهلة:
30~60 days Ex Works after order confirmationMaterial:
EN 10213 1.4408Method of Operation:
Hand Wheelوصف المنتج
|
يكتب |
صمام العالم |
|
مقاس |
DN200 |
|
ضغط |
PN16 |
|
اتصال |
الترددات اللاسلكية |
|
عملية |
عجلة اليد |
|
مادة الجسم |
إن 10213 1.4408 |
|
معيار التصميم |
بس إن 13709 |
|
وجها لوجه الأبعاد |
الأمراض المنقولة جنسيا العميل |
|
أبعاد نهايات الفلنجة |
بس إن 1092-1 B1 |
|
رمز الاختبار والفحص |
بس إن 12266 |
|
متوسطة قابلة للتطبيق |
المياه والنفط والغاز |
سمات
1. يساعد هيكل إغلاق المنفاخ على منع التسرب، مما يضمن أن الصمام يمكن أن يكون مغلقًا تمامًا عند إغلاقه، ويمنع تسرب الوسط إلى البيئة المحيطة؛
2. إنها تتبنى تصميمًا مدمجًا وتحتل مساحة صغيرة نسبيًا. وهذا يجعلها مناسبة لبعض المواقف ذات المساحة المحدودة.
رسم تقنى _ رسم عن طريق الكمبيوتر
فحص الأبعاد
اختبار الضغط
لوحة الاسم والتعبئة
تقرير التفتيش
إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.
صمام الكرة الأرضية نوع dn65 pn16 مصنوع من الفولاذ المصبوب 1.0619 جسم ومواد تقليم ss304 ، مع ارتفاع الساق ، عجلة اليد ، شفة الترددات اللاسلكية. تفاصيل سريعة نوع كره ارضيه صمام الحجم المعياري د 65 الضغط المعياري ص 16 اعمال بناء زاوية نمط ب نوع الاتصال ذات حواف عملية عقارب كود التصميم الدين 3356 وجها لوجه en 558 الإتصال en1092 اختبار & أمبير ؛ تفتيش en 12266 مواد الجسم GS-C25 (1.0619) تطبيق -29 ℃ ~ + 425 ℃ تطبيق wog المعرفة ذات الصلة لماذا استخدام الصمامات نوع زاوية العالم؟ يعمل صمام الكرة الأرضية على تحويل اتجاه التدفق بمقدار 90 درجة دون استخدام مرفق أو لحام أنبوب إضافي ، مما يقلل من عدد الوصلات على خط الأنابيب ، ويوفر وقت التثبيت ، ويقلل من انخفاض الضغط & أمبير ؛ مقاومة التدفق. يتم استخدام الصمام الكروي ذو نمط الزاوية للتطبيق مع فترات تدفق النبض ، حيث أنهم قادرون على التعامل مع تأثير القطع. مجموعة منتجاتنا الرئيسية كمورد متمرس وبائع للصمامات الصناعية ، يوفر Dervos صمام فولاذي مصبوب ، صمام فولاذي مزور ، صمام حديد زهر ، صمام فولاذي غير قابل للصدأ ، صمام برونزي ، صمام نحاسي وصمام فولاذي سبيكة وما إلى ذلك ، مناسب لمياه البحر والمياه والنفط ، وتطبيق الغاز.
صمام كروي بزاوية 6 بوصات، وزن 2500 رطل، مصنوع وفقًا لمعيار ASME B16.34. جسم الصمام مصنوع من مادة A182 F347H. يتميز بتصميم مانع تسرب الضغط مع حشوة منخفضة التسرب، ومناسب للاستخدام في درجات حرارة من -34 درجة مئوية إلى +510 درجة مئوية، وتصنيف التسرب: GOST 9544 الفئة أ. وضع التوصيل هو عرض النطاق (t 21.95 مم)، ويعمل بنظام توربيني.
صمام كروي زاوي DN200 PN16 مصنوع وفقًا لمعيار EN 13709. جسم الصمام مصنوع من EN 10213 1.4408. يتميز بالخصائص الهيكلية التالية: غطاء المحرك مثبت بمسامير، للخارج برغي جانبي ونير (OS&Y)، من النوع الزاوي، مانع تسرب منفاخي. طريقة توصيله هي RF. ويحتوي على وضع تشغيل بعجلة يدوية.
يمتلك الصمام الكروي ذو 3 اتجاهات من النوع t وصلة شفة وعلبة تروس وجسم ss304 والكرة والساق. يتميز الصمام الكروي ذو حواف 3 بوصات بمنافذ ثلاثية الاتجاه من النوع t والتي يمكنها توصيل أي زوج من المنافذ أو ثلاثة منافذ معًا. تفاصيل سريعة نوع صمام الكرة بحجم 3 " الضغط انسي 300 اعمال بناء ثلاثي صمام الكرة الإتصال اتصال ذو حواف عملية الوضع ناقل الحركة الجسم مواد a182 f304 صناعة والتصميم واجهة برمجة التطبيقات 6 د الضغط & أمبير ؛ مؤقت اسمي ب 16.34 من النهاية إلى النهاية الشفرة Asme b16.10 النهاية الإتصال Asme b16.5 تفتيش api 6d ، api 598 درجة الحرارة نطاق -29 ℃ ~ + 200 ℃ متوسط wog المعرفة ذات الصلة ما الفرق بين t port و l port 3-way ball valve؟ عادة ، يمكن تقسيم صمام الكرة ثلاثي الاتجاه إلى نوع t ونوع l. يمكن للصمام الكروي ثلاثي المنافذ على شكل t توصيل أي منفذين ، وحتى توصيل جميع المنافذ الثلاثة معًا في نفس الوقت. ومع ذلك ، فإن الصمام الكروي ثلاثي المنافذ l يمكنه فقط توصيل المنفذ المركزي بأي من المنافذ الجانبية أو فصل ثلاثة منافذ. التعليمات 1. هل يمكن تسليم الطلبات في الوقت المحدد؟ يتابع فريق المشتريات لدينا عن كثب مع كل طلب للتأكد من التسليم في الوقت المحدد لمعظم الطلبات. في عام 2018 ، تم تسليم أكثر من 90٪ من الطلبات في الوقت المحدد ، ونحن ملتزمون بتحسين الأداء. 2. ما هي مهلة التسليم العادي؟ بالنسبة للمواد العادية ، عادة ما يكون وقت التسليم حوالي 35 ~ 40 يومًا ، وبالنسبة للمواد المزيفة ، يمكن تقصير التسليم إلى 20 ~ 25 يومًا. نعتقد أن المهلة القصيرة يمكن أن تجعل عرضنا أكثر تنافسية ويساعدك على تأمين المزيد من الطلبات. 3. هل لديك مستويات أسعار مختلفة بالنسبة لنا؟ مع العديد من موردينا ، تتوفر مستويات أسعار مختلفة معنا ، لذلك يمكننا مساعدتك في كسب المزيد من العملاء من الأسواق المختلفة الذين يطلبون أسعارًا عالية ومتوسطة ومنخفضة.
صمام بوابة فولاذي مطروق بقطر 1.5 بوصة ووزن 150 رطلًا، مصنوع وفقًا لمعيار API 602. جسم الصمام مصنوع من الفولاذ ASTM A105N. يتميز بخصائص هيكلية تشمل تجويفًا مخفضًا، ووتدًا صلبًا، وغطاءً مثبتًا بمسامير. يعمل بنظام الترددات اللاسلكية (RF) وبطريقة تشغيل يدوية.
تم تصنيع الصمام الكروي مقاس 6 بوصات 300LB وفقًا لمعيار API 623. جسم الصمام مصنوع من ASTM A352 LCB. ويتميز بالخصائص الهيكلية للغطاء المثبت بمسامير، والساق الصاعد، وOS&Y، والقرص المكافئ، ومقعد الصمام القابل للاستبدال، والطول الهيكلي 680 مم. وضع الاتصال هو RF، وله وضع تشغيل عقارب.
يعتمد صمام الكرة الأرضية السدادة منفاخ على تصميم الختم , الذي يقضي تمامًا على أوجه القصور في تقادم ختم غلاف الصمام العادي وسهل التسرب , لا يحسن فقط من كفاءة الطاقة , ويزيد من سلامة معدات الإنتاج , يقلل من تكلفة الصيانة والصيانة المتكررة . كما أنه يوفر بيئة عمل نظيفة وآمنة . هيكله البسيط والسعر المنخفض يجعله لا يوجد تقريبًا " منافسين " . تفاصيل سريعة اكتب صمام العالم الحجم الطبيعي 1 . 5 بوصة الضغط الطبيعي 150 رطل اعمال بناء غطاء المحرك المُثبت بمسامير , اللولب الخارجي والنير , الجذع الصاعد , مانع التسرب السفلي نوع الاتصال rf شفة عملية عقارب كود التصميم asme B16 . 34 , API 602 وجها لوجه asme b16 . 10 نهاية شفة asme b16 . 5 الاختبار والتفتيش API 598 مادة الجسم astm a105 التطبيق -29 ℃ ~ + 425 ℃ تطبيق الماء , النفط , الغاز ميزة الهيكل 1 . تصميم مزدوج الختم (أنبوب مموج + تعبئة) . في حالة فشل الخوار , سيتم أيضًا تجنب تعبئة الساق ؛ 2 . تسرب خارجي , وبما يتماشى مع معايير الختم الدولية ؛ 3 . عدم فقدان السوائل , تقليل فقد الطاقة , وتحسين سلامة معدات المصنع ؛ 4 . عمر خدمة طويل , يقلل من عدد الصيانة , ويقلل من تكاليف التشغيل ؛ 5 . تصميم منفاخ متين , يضمن عدم وجود أي تسرب في ساق الصمام , مما يوفر ظروفًا لا تحتاج إلى صيانة . رسم تقنى _ رسم عن طريق الكمبيوتر البعد خدمتنا تعد خدمة عملاء dervos واحدة من أكبر المزايا التنافسية . في dervos , التي نقدمها- 1 . الاقتباس في غضون 24 ساعة أو في موعد لا يتجاوز 3 أيام سيتيح لك ذلك الوفاء بالموعد النهائي لتقديم عرض الأسعار وتعزيز كفاءة عملك 2 . تقرير الحالة الأسبوعي لطلبك بهذه الطريقة , سيكون لديك صورة واضحة لطلبك . لن تحتاج إلى إضاعة الوقت في دفعنا لتحديث الحالة 3 . فترة ضمان مدتها 18 شهرًا ستصدر شهادة ضمان بعد الشحن ولن تشعر بأي قلق بعد شراء الصمامات . 4 . حلول للشكاوى خلال 3 أيام ستعمل الإجراءات السريعة والمسؤولة بشأن الشكاوى على حماية سمعتك وتقليل الخسارة المالية قدر الإمكان .
تم تصنيع صمام القابس DN250 PN25 وفقًا لمعيار API599. جسم الصمام مصنوع من A216 WCB. لها الخصائص الهيكلية لصمام سد الختم الناعم. وضع الاتصال الخاص به هو RF. ولها وضع تشغيل التوربينات.
DN25 رقم PN 16 صمام الكرة العائمة المطروقة مُصنَّع وفقًا لمعيار ISO17292. جسم الصمام مصنوع من ASTM A105. يتميز بخصائص هيكلية: كرة عائمة، فتحة كاملة، تصميم مقاوم للحريق والكهرباء الساكنة، ساق مانعة للانفجار. وضع التوصيل هو EN1092-1 B1، ويعمل بعجلة يدوية.
تم تصميم صمام الكرة الأرضية بحجم 1500 رطل 2 بوصة ، والمصنوع من astm216 wcb ، وفقًا للمعايير 1873 BS. يحتوي جسم القرص وقرص الصمام الكروي على 13cr ، وبالتالي يتمتع هذا الصمام بقدرة أفضل على مقاومة التآكل. تفاصيل سريعة نوع صمام العالم القطر الاسمي 2 بوصة الضغط الاسمي 1500 رطل اعمال بناء غطاء محرك السيارة اندفع الإتصال rtj عملية عقارب تصميم & أمبير ؛ صناعة بكالوريوس 1873 من النهاية إلى النهاية Asme b16.10 بعد نهاية شفة Asme b16.5 اختبار & أمبير ؛ تفتيش api 598 نطاق درجة حرارة -29 ℃ ~ + 425 ℃ مواد الجسم astm a216 wcb + 13cr مادة القرص astm a105 wcb + 13cr وسائل الإعلام w.o.g. نظام فحص جودة dervos في dervos ، نتحكم في الجودة طوال عملية التصنيع بأكملها. فحص الصب: يمكننا معرفة مشكلة المواد الخام ، مثل الصب الرديء ، وسمك الجدار غير المؤهل ، والتركيب الكيميائي ، وما إلى ذلك ، مما يضمن عدم تعرضك للغش. التفتيش بالقطع: من ناحية ، يمكننا ضمان دقة المعالجة من خلال هذه العملية. من ناحية أخرى ، يمكننا اكتشاف خطأ بالقطع في أقرب وقت ممكن ، لكسب المزيد من الوقت للإصلاح وإعادة التشكيل الفحص النهائي: تشمل أنشطة الفحص النهائي مراجعة الوثائق والمستندات ومراقبة الجودة والفحص البصري وفحص الأبعاد واختبار الضغط والطلاء وفحص التعبئة. لست بحاجة إلى الحضور والتفتيش شخصيًا ويمكن تقديم جميع المستندات كإثبات.
تم تصنيع الصمام الكروي مقاس 8 بوصات 300 رطل وفقًا لمعيار BS1873. جسم الصمام مصنوع من ASTM A216 WCB + STL. إنه يتميز بالخصائص الهيكلية للنوع المستقيم والساق الصاعد. وضع الاتصال الخاص به هو RF. ولديه وضع تشغيل التروس.
صمام الكرة العائمة المطروق DN15 PN40 مصنوع وفقًا لمعيار ISO17292. جسم الصمام مصنوع من ASTM A105. يتميز بخصائص هيكلية: كرة عائمة، فتحة كاملة، تصميم مقاوم للحريق والكهرباء الساكنة، ساق مانعة للانفجار. وضعية توصيله هي EN1092-1 B1، ويعمل بعجلة يدوية.
