تتمثل القيمة الأساسية لصمام العزل الخطي (صمام العزل / جهاز العزل) في العزل التام، أي تحقيق انعدام التسرب عبر صفيحة العزل الصلبة. وتُعد هذه الوظيفة لا غنى عنها تقريبًا في أنظمة النفط والغاز والبتروكيماويات والتخزين والنقل.
ومع ذلك، فإن المشكلة واضحة: فمع زيادة الحجم وفئة الضغط، تصبح صمامات الخط العمياء ثقيلة للغاية، مما يجعل التشغيل صعبًا، والتحويل بطيئًا، وفي بعض الحالات يشكل مخاطر تتعلق بالسلامة.
إذا بدا صمام الإغلاق الخطي "ثقيلاً للغاية" في الموقع، فنادراً ما يكون السبب عاملاً واحداً. بل هو عادةً نتيجة مشتركة للتصميم والهيكل وطريقة التشغيل. فيما يلي منطق التقييم المباشر والحلول العملية.
إذا كان الوزن يمثل مصدر قلق، فعادةً ما يكون ذلك ناتجًا عن العوامل التالية:
● الحجم (DN): يزداد الوزن بشكل ملحوظ بدءًا من DN200 وما فوق
● فئة الضغط: تزيد الفئات 600 و900 و1500 الوزن بسرعة
● مادة: WCB ضد F22 مقارنة بالدوبلكس - تختلف الكثافة والسماكة المطلوبة اختلافًا كبيرًا
● يكتب: صمام نظارة ذو غطاء (صمام ذو غطاء على شكل الرقم 8) هو بطبيعته الأثقل
هامش التصميم: يضيف بعض المصنّعين سماكة زائدة من أجل "هامش الأمان".
خاتمة:
الوزن لا يعني بالضرورة السلامة. في كثير من الحالات، يشير الوزن الزائد إلى
تصميم غير مُحسَّن
.
إذا كنت تستخدم حاليًا نظامًا تقليديًا صمام ستائر النظارات :
● أقصى وزن (لوحة صلبة + هيكل توصيل)
● يتطلب الأمر إزالة البراغي وقلبها يدويًا

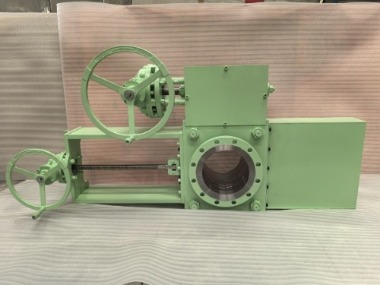

→ يمكن استبداله بـ صمام ستائري منزلق
نتيجة:
● لا حاجة للرفع الكامل
● الحركة الجانبية فقط هي المطلوبة
● يمكن تشغيلها بواسطة شخص واحد أو عدد أقل من المشغلين
● تقليل وقت التبديل بشكل ملحوظ
متى يُستخدم:
في حال الحاجة إلى تبديل العزل بشكل متكرر، يُفضل استخدام صمام انزلاقي مغلق.
إذا كان صمام الإغلاق المنزلق لا يزال ثقيلاً أو يصعب تشغيله:
→ ضع في اعتبارك صمامًا متأرجحًا (صمامًا نظاريًا)
سمات:
● تدور الصفيحة العمياء حول محور بدلاً من إزالتها بالكامل
● يتحمل الهيكل الوزن
● تشغيل أكثر استقرارا
متى يُستخدم:
إذا كان الرقم التعريفي ≥ 300 وأصبحت العملية اليدوية صعبة →
صمام إغلاق القضيب
أكثر ملاءمة
إذا لم يكن استبدال الصمام ممكناً، فيمكن تحسين التشغيل:
الخيارات الشائعة:
● ترس دودي
● عجلة السلسلة
● أجهزة المساعدة الهيدروليكية
التأثير الأساسي:
● يحوّل الرفع المباشر إلى نقل ميكانيكي
● يقلل من عزم الدوران التشغيلي المطلوب
متى يُستخدم:
إذا كان الصمام مثبتًا بالفعل وكانت مساحة التعديل محدودة، فهذا هو الخيار الأول الذي يجب مراعاته.
عندما يبدأ الوزن بالتأثير على السلامة أو الكفاءة:
→ ضع في اعتبارك صمام إغلاق خط أوتوماتيكي / صمام نظارات أوتوماتيكي
طرق التشغيل:
● مشغل كهربائي
● مشغل هيدروليكي
فوائد:
● لا يتطلب الأمر أي مناولة يدوية
● إمكانية التشغيل عن بعد
● يمكن لأنظمة التعشيق أن تمنع التشغيل الخاطئ
متى يُستخدم:
● درجات حرارة عالية أو خطوط أنابيب الضغط العالي
● المواد الخطرة (مثل كبريتيد الهيدروجين، والغازات القابلة للاشتعال)
● متطلبات التبديل المتكرر أو العزل السريع
في كثير من الحالات، يأتي الوزن الزائد من عدم كفاءة التصميم ، وليس متطلبات العملية.
نقاط التحسين:
●
اختيار المواد
يمكن استبدال WCB بسبائك أخف وزناً (إذا سمحت ظروف التشغيل بذلك).
●
التصميم الإنشائي
تقليل السماكة في المناطق غير الحاملة للأحمال
●
الامتثال للمعايير
التصميم بدقة وفقًا لمعيار ASME B16.34 بدلاً من "التصميم المفرط القائم على الخبرة".
خاتمة:
بالنسبة لنفس القطر الاسمي وفئة الضغط، يمكن أن تصل اختلافات الوزن بين الشركات المصنعة إلى
20-40%
متى يُشتبه بوجود مشاكل في التصميم؟
إذا كان الصمام أثقل بكثير من الصمامات الأخرى ذات المواصفات نفسها
●
إذا كانت عملية التشغيل الحالية تتطلب قلبًا يدويًا وتشعر بأنها ثقيلة
→ استبدل بصمام الستارة المنزلق
●
إذا كانت شبكة البيانات كبيرة وكان التبديل متكررًا
→ ضع في اعتبارك صمام التأرجح
●
إذا كانت متطلبات السلامة عالية أو كان التعامل اليدوي محفوفًا بالمخاطر
→ استخدام الأتمتة (الكهربائية / الهيدروليكية)
●
إذا كانت المشكلة متوسطة
→ أضف المساعدة الميكانيكية أولاً
ثقيل صمام خطي مغلق لا يقتصر الأمر على مجرد مشكلة تتعلق بسهولة الاستخدام، بل يعكس ما إذا كان:
→ تتوافق طريقة التشغيل مع ظروف الخدمة الفعلية
عملياً:
● تركز الصمامات العمياء التقليدية على السلامة الهيكلية
● تركز الصمامات العمياء الحديثة على السلامة التشغيلية والكفاءة
إذا كانت الصمامات العمياء DN300+ لا تزال تُعالج يدويًا، فإن المشكلة لم تعد تتعلق بالوزن، بل بـ تصميم نظام قديم .
ليس بشكل مباشر. ومع ذلك، فإنه يزيد من خطر الوضع غير الصحيح أو التركيب غير الكامل، مما قد يؤثر على موثوقية العزل.
لا. كلاهما يعتمد على لوحة عمياء صلبة، مما يحقق عزلاً إيجابياً حقيقياً (انعدام التسرب).
ليس دائماً. ومع ذلك، في ظل ظروف عالية الخطورة (ضغط عالٍ، مواد سامة)، غالباً ما يكون الحل الأكثر موثوقية على المدى الطويل.
ليس دائماً. ومع ذلك، في ظل ظروف عالية الخطورة (ضغط عالٍ، مواد سامة)، غالباً ما يكون الحل الأكثر موثوقية على المدى الطويل.
