دفع:
30% when order confirmed, 70% before shipmentأصل المنتج:
chinaاللون:
Customizationميناء الشحن:
Shanghai, Chinaالمهلة:
30~60 days Ex Works after order confirmationMaterial:
A182 F304Method of Operation:

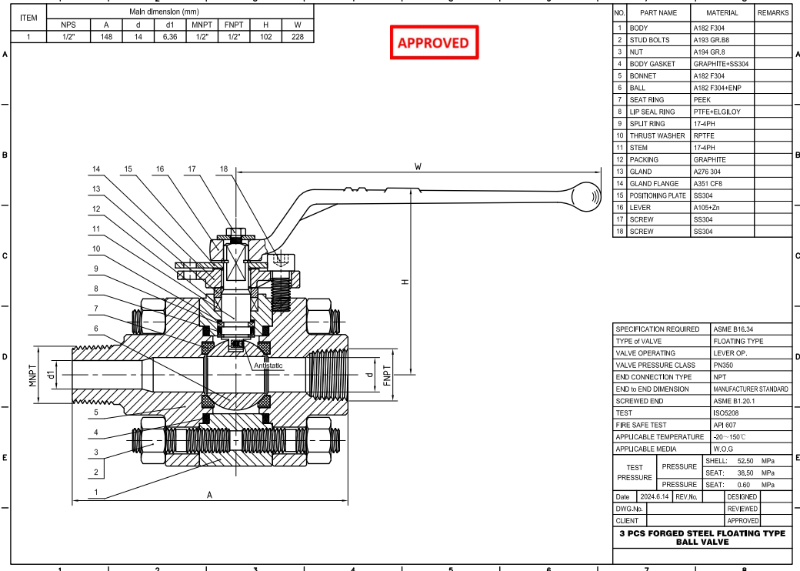

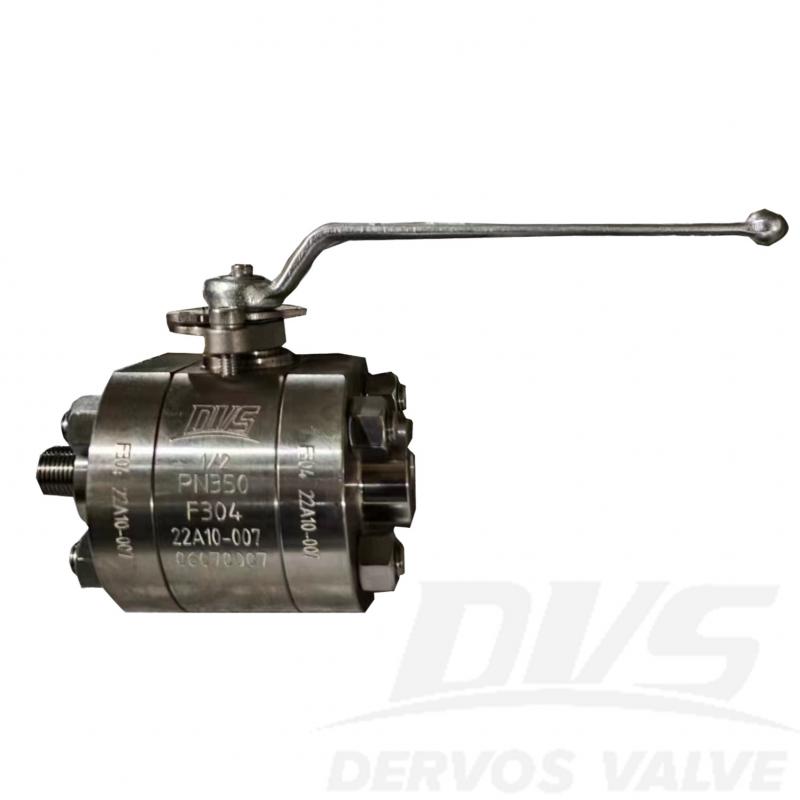

hand wheelصمام كروي عائم PN350 مقاس 1/2 بوصة مصنوع وفقًا لمعيار ASME B16.34. جسم الصمام مصنوع من الفولاذ A182 F304. طريقة توصيله هي ذكر/أنثى NPT. وهو مزود بعجلة يدوية. operation mode.
|
Type |
Floating Ball Valve |
|
Size |
1/2” |
|
Pressure |
PN350 |
|
Connection |
NPT |
|
Operation |
Hand wheel |
|
Body Material |
A182 F304 |
|
Design Norm |
ASME B16.34 |
|
End to End |
MANUFACTURER STANDARD |
|
End connection |
NPT |
|
Test & Inspection Code |
ISO5208 |
|
Temperature |
-29 ~ 150 °C |
|
Applicable Medium |
Water, Oil and Gas |
1.Three-piece floating ball valve structure allows easy disassembly for maintenance and in-line service.
2.F304 stainless steel body with PN350 rating and NPT ends ensures secure sealing under high-pressure conditions.
إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.
صمام الكرة العائمة 1 بوصة مصنوع من الألومنيوم البرونزي c95800. الصمام الكرة المجوفة المخفض لديه ذراع تشغيل ، شفة الترددات اللاسلكية ، الجسم من نوع قطعتين. تفاصيل سريعة نوع صمام الكرة بحجم 1 " الضغط انسي 150 اعمال بناء يطفو على السطح كرة ، 2 قطعة جسم ، دخول جانبي ، تجويف مخفض الإتصال ذات حواف النهاية عملية رافعة عملية الجسم مواد الألومنيوم البرونزية astm b148 c95800 وسائل الإعلام w.o.g التعديلات المتاحة لصمام الكرة - الضغط الاسمي حجم الصمام منفذ مخفض & أمبير ؛ ميناء كامل -مادة الجسم ، الكرة ، الساق ، المقعد ، التعبئة ، الترباس والجوز - تشغيل الصمامات (رافعة ، علبة تروس ، محرك هوائي أو هيدروليكي أو كهربائي) نوع الاتصال النهائي -متوفر الجذعية الموسعة - طلاء و أمبير حسب الطلب. التعبئة والتغليف - تعديل ميناء التصريف تغليف ديرفوس التعبئة الجيدة تعني الانطباع الأول الجيد. تخيل فقط كيف تشعر بشكل مختلف عند رؤية صندوقين أدناه؟ وسوف تعرف السبب الذي يجعلنا نقدر التعبئة والتغليف في Dervos. في dervos ، نتأكد- 1. كل صمام نظيف وجاف. ماذا نفعل؟ تنظيف الصمام قبل التعبئة - إضافة زيت مقاوم للصدأ -إضافة غطاء شفة 2. أي ضرر للصمامات في التسليم. كيف يمكننا تحقيق ذلك؟ -تثبيت الصمام بأسلاك الحديد - فصل الصمام بمادة ناعمة طبقة الصمام مع الخشب الرقائقي 3. مربع قوي وعلامة الشحن واضحة
نوع قطعة 2 صمام الكرة العائمة لديه منفذ كامل ، تصميم آمن من الحرائق ، جذع مضاد للانفجار ، شفة ansi 150 وعملية رافعة. تم تصميم صمام الكرة الكربونية الفولاذية مع جسم a1616 wcb ، f316 الساق والكرة ، مقعد ناعم ptfe. تفاصيل سريعة نوع صمام الكرة بحجم 4 " الضغط 150 رطل اعمال بناء نوع عائم كرة ، قطعتين من الجسم ، تتحمل كامل الإتصال رفع شفة الوجه عملية مفتاح الربط عملية الجسم مواد فولاذ صلب WCB تقليم مواد SS316 & أمبير ؛ ptfe معيار التصميم واجهة برمجة التطبيقات 6 د الضغط & أمبير ؛ كود مؤقت اسمي ب 16.34 وجها لوجه Asme b16.10 النهاية الإتصال Asme b16.5 تفتيش الشفرة واجهة برمجة التطبيقات 6 د درجة الحرارة نطاق -29 ℃ ~ + 125 ℃ وسائل الإعلام الماء والنفط والغاز المواد و أمبير ؛ البعد لا جزء اسم كربون الصلب ل astm غير القابل للصدأ الصلب ل astm WCB lcb راجع 8 CF 8M راجع 3 CF3M 1 الجسم a216 wcb a352 lcb a351 cf8 a351 cf8m a351 cf3 a351 cf3m 2 بونيه الجوز أ 194 2 ساعة أ 194 4 أ 194 8 3 بونيه الترباس أ 193 ب 7 A320 l7 أ 193 ب 8 4 قبعة a216 wcb a352 lcb a351 cf8 a351 cf8m a351 cf3 a351 cf3m 5 طوقا ss دوامة الجرح / الجرافيت أو ss الجرح اللولبي / ptfe 6 كرة a105 / ep.cr أو f6 a182 f6 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 7 حلقة مقعد rptfe أو بوم 8 ربيع صغير الفولاذ المقاوم للصدأ 9 كرة صغيرة a182 f304 a182 f316l 10 إيقاف a182 f6 a182 f6 a182 f304 a182 f316 a182 f304l a182 f316l 11 مقعد الجذعية السليكوون 12 التعبئة الجذعية السليكوون أو الجرافيت 13 السدادة a182 f6 a182 f304 a182 f316 a182 f304l a182 f316l 14 الترباس الغدة أ 193 ب 7 أ 193 ب 8 15 شفة galnd a216 wcb a351 cf8 16 لوحة تحديد المواقع صلب 17 صنم a216 wcb كانت المادة وفقًا لمعيار ASTM الفئة 150 د مم 15 20 25 40 50 65 80 100 150 200 250 NPS في 0.5 0.75 1 1.5 2 2.5 3 4 6 8 10 ل (الترددات اللاسلكية) مم 108 117 127 165 178 191 203 229 394 457 533 في 4.25 4.6 5 6.5 7 7.5 8 9 15.5 18 21 ل 1 (وزن الجسم) مم 140 152 165 190 216 241 283 305 457 521 559 في 5.5 6 6.5 7.48 8.5 9.5 11.13 12 18 20.5 22 ل 2 (رتج) مم 119 129.7 139.7 178 191 203 216 241 406 470 546 في 4.69 5.11 5.5 6.9 7.5 8 8.5 9.5 16 18.5 21.5 ح مم 66 74 87 105 132 152 182 215 250 285 495 في 2.6 2.9 3.48 4.2 5.28 6.08 7.28 8.6 10 11.4 19.5 افعل (ث) مم 130 130 160 230 400 400 600 850 1100 1500 * 350 في 5.1 5.11 6.3 9 15.74 15.74 23.62 33.46 43.3 59 13.8 الترددات اللاسلكية (كلغ) & emsp؛ 2.3 3 4.5 7 15 20 25 40 97 160 240 وزن الجسم (كجم) & emsp؛ 2.0 2.5 3.8 5.8 12 17 21 36 92.8 154 227 * تعمل معدات دودة أو المحرك الكهربائي اختبارات خاصة & أمبير ؛ عمليات التفتيش بالإضافة إلى الاختبار الهيدروليكي المنتظم واختبار الهواء ، يمكن لـ Dervos أيضًا إجراء اختبارات خاصة وفقًا لطلبات العملاء ، مثل اختبار pt ، اختبار rt ، اختبار ut ، اختبار المبردة ، اختبار التسرب المنخفض ، اختبار مقاومة الحرائق ، واختبار الصلابة وما إلى ذلك .
الدين الكرة صمام كامل المسام الترددات اللاسلكية تعويم الكرة النار دليل على مكافحة ساكنة رافعة WCB الجسم A105 + ENP الكرة 17-4ph الجذعية f304 + ni55 مقعد X750 لحام الربيع شفة التدفئة سترة DN100 PN16 تفاصيل سريعة نوع صمام الكرة بحجم dn100 ضغط التصميم pn16 اعمال بناء صمام الكرة العائمة نوع الاتصال شفة الوجه المرفوعة نوع العملية رافعة مواد الجسم WCB مادة الكرة a105 + ni60 المواد الجذعية 17-4 ساعة مواد المقعد f304 + ni55 كود التصميم en12516-1 وجها لوجه البعد en558-1 نهاية الاتصال en1092-1 b1 الضغط & أمبير ؛ مؤقت en 12266 متوسط الماء والنفط والغاز الأصل الصين
تم تصميم صمام الكرة 6i api مع جذع ممتد للاستخدام الخاص ، مثل صمام الكرة تحت الأرض أو درجة حرارة منخفضة تطبيق. يمكن تخصيص طول الساق الممتد حسب العميل طلب. تفاصيل سريعة نوع صمام الكرة بحجم 2 بوصة الضغط الفئة 600 اعمال بناء انشق، مزق الجسم ، دخول جانبي ، نوع عائم ، تصميم آمن من الحرائق ، نظام مضاد للكهرباء الإستاتيكية ، الجذعية المضادة للانفجار ، غطاء المحرك الممتد الإتصال شفة الترددات اللاسلكية وضعية التشغيل رافعة مواد الجسم a105n تقليم المواد ss304 الكرة والساق ، مقعد rptfe تصميم & أمبير ؛ صناعة واجهة برمجة التطبيقات 6 د الضغط & أمبير ؛ كود مؤقت اسمي ب 16.34 من النهاية إلى النهاية Asme b16.10 نهاية الاتصال Asme b16.5 تفتيش api 6d ، api 598 نطاق درجة حرارة -29 ℃ ~ + 200 ℃ متوسط نفط، الماء والغاز عملية مراقبة الجودة في dervos فحص الصب: نحن يمكن معرفة مشكلة المواد الخام ، مثل الصب الرديء ، غير المشروط سمك الجدار ، التركيب الكيميائي وهلم جرا ، مما يضمن أنك لن تفعل ذلك يتم خداعهم. التفتيش بالقطع: -التأكد من دقة بالقطع -تجد من خطأ بالقطع في أقرب وقت ممكن ، لكسب المزيد من الوقت للإصلاح ، إعادة صنع الفحص النهائي: - أنشطة التفتيش النهائي وتشمل الوثيقة وسجل مراقبة الجودة المراجعة ، الفحص البصري ، فحص البعد ، اختبار الضغط ، الطلاء والتعبئة التحقق من - توفير الوقت والتكلفة: لست بحاجة إلى الحضور والتفتيش شخصيًا ويمكن تقديم جميع الوثائق كدليل. سوف تقرير التفتيش تقدم مجاناً بما في ذلك: -شهادة اختبار مطحنة 10204 3.1 -تقرير التفتيش ، يوضح عملية التفتيش بأكملها
dn25 pn100 مزورة الصلب a105 طريقة اتصال npt 2 قطعة البناء كامل المسام رافعة عملية العائمة الكرة سلامة الجسم النار وغطاء المحرك a105 الكرة a182 f304 حلقة مقعد ptfe الجذعية a182 f304 الجذعية o ring viton التعبئة الجرافيت الغدة الفولاذ المقاوم للصدأ تصميم وتصنيع asme b16.34 وجها ل وجه تصميم تصنيع قياسي تصنيع برغي وأبعاد قياسية ansi b1.20.1 فحص واختبار api598 تصميم السلامة من الحرائق api 607 تفاصيل سريعة نوع صمام الكرة بحجم dn25 الضغط pn100 اعمال بناء 2 قطعة الإتصال npt وضعية التشغيل رافعة مواد الجسم أ 105 التغطية أ 105 تصميم & أمبير ؛ صناعة اسمي ب 16.34 من النهاية إلى النهاية Asme b16.10 نهاية الاتصال ansi b1.20.1 تفتيش api 598 نطاق درجة حرارة -29 ℃ ~ + 538 ℃ متوسط النفط والماء والغاز
يحتوي الصمام الكروي العائم المكون من قطعتين ، والمصنوع وفقًا لـ api 6a ، على تصميم منخفض التجويف ، وتصميم آمن للحريق ، وجذع مانع للانفجار. مع مقعد rptfe وخاتم ptfe o ، فإن صمام wcb 4 بوصة هو شهادة لخدمتك.
هذه الكرة صمام تصميم ASME B16.34, ملامح اثنين اتصال مختلفة الطرق-جانب واحد من أجل RF وعلى الجانب الآخر معاهدة عدم انتشار الأسلحة النووية. فإن صمام الكرة العائمة ، PTFE مقعد ، SCS13 الجسم وغيرها من الميزات ممتازة أداء الختم.
مزورة الصلب صمام الكرة مصنوعة من A105 الجسم 17-4PH تقليم مع RTJ شفة نهاية ذراع التشغيل. هذا العائمة الكرة صمام ملامح ختم موثوقة الأداء وسهولة التشغيل.
مصنوعة من F316, العائمة الكرة صمام تصميم بموجب قانون ASME B16.34. صمام يتكون من اثنين من قطعة الجسم ، الكرة العائمة ، رافعة التشغيل مع ختم موثوقة الأداء الصغيرة عزم الدوران.
صمام الكرة العائمة من الفولاذ المطروق DN25 PN16 مصنوع وفقًا لمعيار ISO17292. جسم الصمام مصنوع من مادة ASTM-A105. يتميز بهيكل منقسم، كرة عائمة، تجويف كامل، مقاوم للحريق، مضاد للكهرباء الساكنة، وساق مقاومة للانفجار. طريقة توصيله هي الترددات الراديوية، ويعمل بعجلة يدوية.
مصنوع من CF8M ، تم تصميم الصمام المكون من 2 جهاز كمبيوتر وفقًا لـ ASME B16.34. مختلط مع 15 بالمائة من الألياف الزجاجية ، RPTFE مقعد الصمام أكثر تأهلاً لتحمل درجة حرارة عالية وظروف عمل عالية التآكل
china ذات حواف منتج الصمام الكروي الطرفي ، تقدم Dervos بشفة صمام الكرة الطرفية ، ASTM A350 LF6 ، فئة 600 ، 1 / 2 بوصة ، قطعتان ، تزوير ، API 608 ، BS 5351 ، ASME B16.34.
