1. المقدمة

في نقل وتخزين الوسائط المبردة، مثل الغاز الطبيعي المسال (LNG)، والنيتروجين السائل، والأكسجين السائل، والهيدروجين السائل، تُعد موثوقية الصمامات وسهولة صيانتها أمرًا بالغ الأهمية. لا تقتصر قدرة صمامات الفراشة المبردة على العمل بكفاءة في درجات حرارة منخفضة للغاية فحسب، بل صُممت أيضًا مع مراعاة سهولة الصيانة، مما يُساعد المستخدمين على توفير الكثير من الوقت والتكاليف في الصيانة.

2. ما هو صمام الفراشة المبرد؟

صمام الفراشة المبرد هو نوع من الصمامات مُصمم خصيصًا لأنظمة أنابيب السوائل المبردة، ويُستخدم بشكل رئيسي لفتح وإغلاق وتنظيم تدفق السوائل. بخلاف صمامات الفراشة القياسية، فهو مصنوع من مواد مقاومة للتبريد وله تصميمات هيكلية خاصة، مما يسمح له بالعمل بكفاءة في ظروف قاسية، مثل -196 درجة مئوية، مع الحفاظ على إحكام ممتاز وسلاسة في التشغيل.

3. ميزات التصميم الرئيسية

● الختم الموثوق به والحماية الآمنة

يضمن تصميم ختم الشفاه الخاص صمام يظل مغلقًا بإحكام في ظل الظروف المبردة.

يعزز هيكل الجذع المقاوم للانفجار من السلامة التشغيلية.

● أبرز ما يميزه: تصميم سهل الصيانة

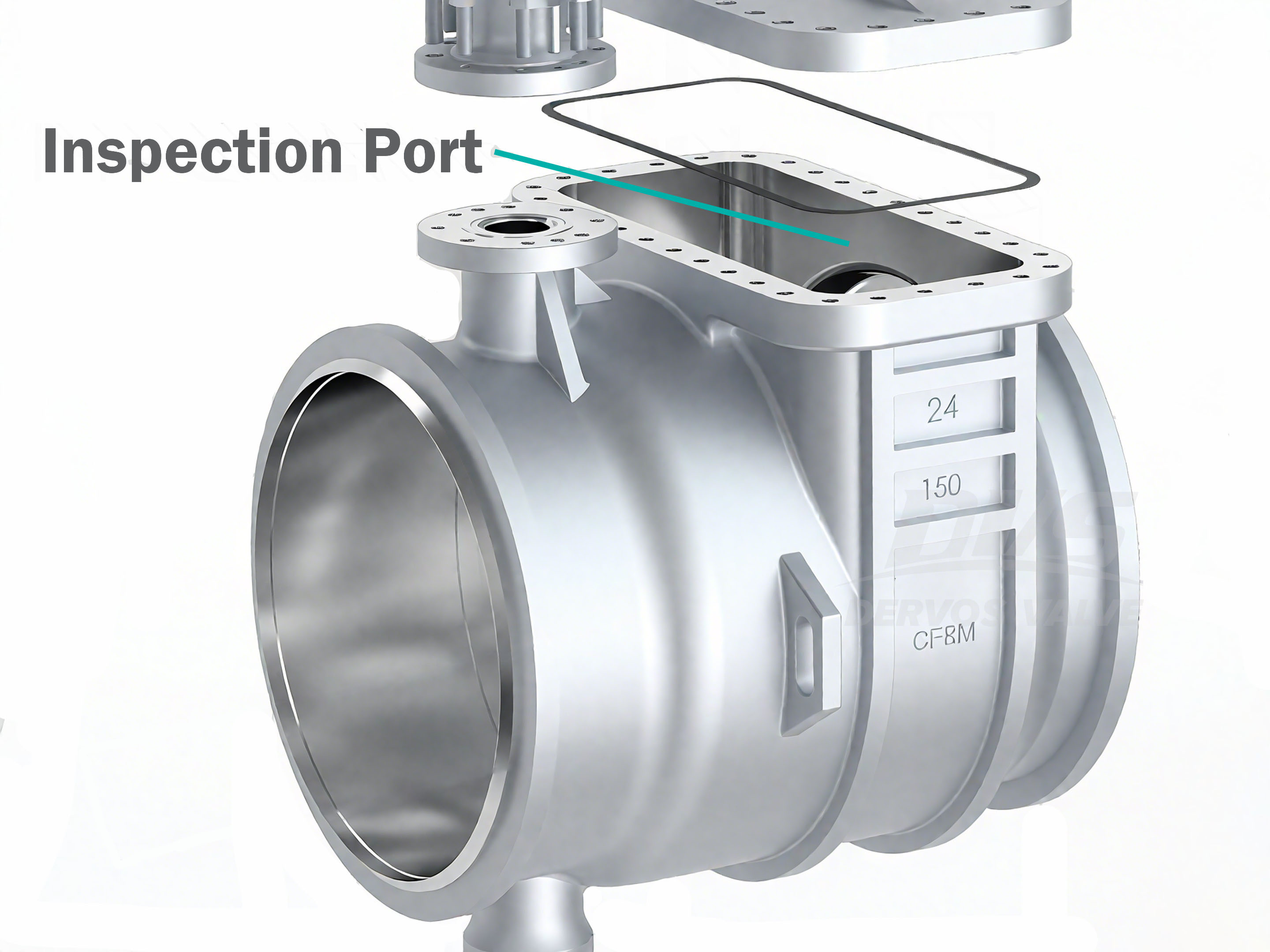

منفذ فحص خطي: من أبرز مزايا صمامات الفراشة المبردة. دون الحاجة إلى تفكيك خط الأنابيب بالكامل، يُمكن فحص الأختام ومواد التغليف والمكونات الأساسية الأخرى واستبدالها مباشرةً من خلال منفذ الفحص.

● تجويف واسع

تم تصميم جسم الصمام بمساحة داخلية واسعة، مما يجعل من السهل على الأدوات والمشغلين إجراء الصيانة، مما يقلل بشكل كبير من وقت التوقف عن العمل.

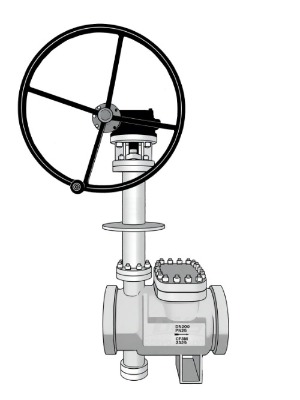

● تصميم الجذع الممتد

تم إطالة الجذع لضمان أن منطقة التعبئة تعمل دائمًا في درجة الحرارة المحيطة، مما يمنع فشل التعبئة الناجم عن الظروف المبردة.

● ختم التعبئة المعياري

يتيح التجميع والتفكيك المرن إمكانية الاستبدال بسهولة، مما يحسن كفاءة الصيانة.

● مقاومة التبريد العميق وعمر الخدمة الطويل

يتم تقوية وتلميع سطح ختم مقعد الصمام بالكامل باستخدام عمليات متخصصة، مما يحقق دقة ختم تبلغ Ra0.2، مما يضمن عمر خدمة أطول.

● جسم من الفولاذ المقاوم للصدأ الأوستنيتي

يعتمد جسم الصمام على الفولاذ المقاوم للصدأ الأوستينيتي مزدوج الدرجة، مما يوفر مقاومة للتآكل ومتانة ممتازة للتأثير في درجات الحرارة المنخفضة.

● مضاد للتكثيف وتشغيل مستقر

تم تصميم ألواح التنقيط ودعامات أخاديد الصرف لمنع المكثفات من الدخول إلى منطقة التعبئة بشكل فعال، مما يقلل من تكرار الصيانة.

● مرونة التكيف

تم تصميم شفة التوصيل وفقًا للمعايير الدولية، مما يسمح بتركيب المحركات اليدوية أو الهوائية أو الكهربائية حسب الحاجة.

4. مزايا المنتج

الصيانة السريعة: إن منفذ التفتيش المدمج مع تصميم تجويف واسع يجعل الصيانة أسهل ويقلل من وقت التوقف.

التشغيل الآمن: يضمن الساق المقاوم للانفجار والهياكل المضادة للتكثيف التشغيل المستقر على المدى الطويل.

متين: تعمل المواد المبردة عالية القوة والأسطح المانعة للتسرب المقواة على إطالة عمر الخدمة.

تطبيق واسع: مناسب لمختلف البيئات المبردة، بما في ذلك الغاز الطبيعي المسال، والنيتروجين السائل، والأكسجين السائل، والبتروكيماويات، والصناعات المتعلقة بالطاقة.

5. التطبيقات النموذجية

أنظمة تخزين ونقل الغاز الطبيعي المسال

إنتاج وتوصيل النيتروجين السائل والأكسجين السائل والهيدروجين السائل

العمليات المبردة في الصناعات البتروكيماوية والطاقة

6. الخاتمة

بالمقارنة مع صمامات الفراشة القياسية، لا تقتصر مزايا صمامات الفراشة المبردة على قدرتها على تحمل درجات الحرارة المنخفضة فحسب، بل تشمل أيضًا تصميمها سهل الصيانة. بفضل منفذ الفحص المباشر، والهيكل المُحسّن، ومنطقة الصيانة الواسعة، يُمكن للمستخدمين إجراء الصيانة بسرعة، وتقليل وقت التوقف، وتحسين الكفاءة التشغيلية الإجمالية. هذا يجعل صمامات الفراشة المبردة خيارًا اقتصاديًا وموثوقًا به لمختلف تطبيقات التبريد.

7. الأسئلة الشائعة (Q&A)

س1: ما هي الميزة الرئيسية لصمامات الفراشة المبردة؟

أ1: بالمقارنة مع صمامات الفراشة القياسية، تكمن الميزة الأساسية لصمامات الفراشة المبردة في سهولة صيانتها. فهي مزودة بفتحة فحص داخلية وتجويف واسع، ما يتيح إجراء الصيانة دون الحاجة إلى تفكيك خط الأنابيب، مما يقلل بشكل كبير من وقت التوقف عن العمل.

س2: لماذا تتطلب صمامات الفراشة المبردة تصميمًا خاصًا؟

أ2: يمكن أن تصل درجات حرارة الوسائط المبردة، مثل الغاز الطبيعي المسال أو النيتروجين السائل، إلى -196 درجة مئوية. الصمامات القياسية معرضة للهشاشة أو فقدان أداء الختم في مثل هذه الظروف. تستخدم صمامات الفراشة المبردة موادًا وتصاميم هيكلية متخصصة لضمان تشغيل آمن وموثوق حتى في درجات الحرارة المنخفضة للغاية.

س3: ما هي مدة الخدمة النموذجية لـ صمام الفراشة المبرد ؟

أ3: بفضل الفولاذ المقاوم للصدأ الأوستنيتي ثنائي الدرجة وأسطح الختم المصقولة والمُصلبة بالكامل، تتميز صمامات الفراشة المبردة بعمر خدمة أطول من صمامات الفراشة القياسية. ويعتمد عمر الخدمة الدقيق على ظروف التشغيل وإجراءات الصيانة.

س4: هل تتطلب صيانة صمامات الفراشة المبردة أدوات متخصصة؟

أ4 لا حاجة لأدوات معقدة. فحص المكونات واستبدالها سهل، ويمكن إجراؤه بواسطة فنيي صيانة دوريين، مما يقلل تكاليف الصيانة بشكل كبير.

س5: ما هي الصناعات التي يمكن تطبيق صمامات الفراشة المبردة عليها؟

أ5: تتضمن التطبيقات النموذجية خزانات تخزين الغاز الطبيعي المسال وخطوط أنابيب النقل ومرافق النيتروجين السائل/الأكسجين السائل/الهيدروجين السائل والعمليات المبردة في الصناعات البتروكيماوية والطاقة.
