أ صمام الفراشة صمام دوار يتميز بهيكله المدمج، وخفة وزنه، وسرعة فتحه وإغلاقه. يُستخدم على نطاق واسع في صناعات مثل معالجة المياه، والمعالجة الكيميائية، والنفط والغاز، وتوليد الطاقة، لإيقاف أو تنظيم تدفق السوائل.

ما هو صمام الفراشة ؟ [إذا لم يكن هناك دعم لكسر السطر الجديد]

صمام الفراشة هو نوع من الصمامات يستخدم قرصًا دائريًا (يُعرف أيضًا باسم "الفراشة") يدور بزاوية 90 درجة حول محوره لفتح أو إغلاق مسار التدفق. بفضل بنيته البسيطة وحجمه الصغير ومرونته في التشغيل، فهو مناسب بشكل خاص لأنظمة الأنابيب ذات القطر الكبير والضغط المنخفض.

[نهاية]

يتكون صمام الفراشة النموذجي من جسم صمام، وساق، وقرص، وحلقة مانعة للتسرب، ومشغل. تشمل طرق التشغيل الشائعة التشغيل اليدوي، والترس الدودي، والهوائي، والكهربائي.

كيفية التعرف على صمام الفراشة

مظهر مميز

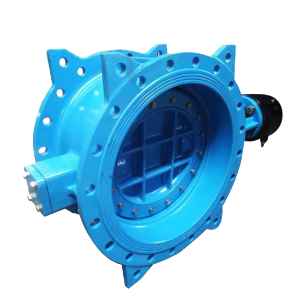

يُميّز صمام الفراشة بسهولة من خلال قرصه الدائري المركزي (فراشة) المُثبّت على عمود مركزي، والذي يدور لفتح الصمام أو إغلاقه. يكون شكله العام عادةً مسطحًا ومستديرًا، مما يجعله مميزًا بصريًا عن صمامات الكرة أو صمامات البوابة.

زاوية دوران قصيرة

يدور القرص عادةً بزاوية 90 درجة فقط لفتح الصمام أو إغلاقه بالكامل. تُعد آلية الفتح والإغلاق السريعة هذه ميزةً مميزةً.

أنماط التركيب المختلفة

تُركَّب صمامات الفراشة عادةً على شكل رقاقة، أو شفة، أو وصلة. يسهل تمييز أنواع التوصيل هذه، وغالبًا ما تتوافق مع أبعاد الشفة القياسية.

مجموعة واسعة من التطبيقات

تُستخدم صمامات الفراشة على نطاق واسع في أنظمة نقل الماء والهواء والغاز والبخار والطين. وهي شائعة بشكل خاص في خطوط الأنابيب ذات الضغط المنخفض والمتوسط والقطر الكبير.

أنواع شائعة من صمامات الفراشة

صمام الفراشة ذو المقعد الناعم

يوفر أداء ختم ممتازًا؛ مناسب للوسائط منخفضة الضغط ودرجة حرارة الغرفة.

صمام الفراشة ذو المقعد المعدني

مقاوم لدرجات الحرارة العالية والضغط، مثالي للتطبيقات الصناعية.

صمام الفراشة ثلاثي الإزاحة

توفر قدرات إغلاق فائقة؛ مصممة للبيئات ذات الضغط العالي ودرجة الحرارة العالية.

خاتمة

بالنسبة للمهندسين أو مسؤولي المشتريات أو مديري المشاريع، فإن التعرف السريع على صمام الفراشة وفهم بنيته ووظيفته يمكن أن يؤدي إلى اتخاذ قرارات أكثر كفاءة وأمانًا أثناء اختيار الصمام.

بفضل تصميمها المدمج وسهولة صيانتها وفعاليتها من حيث التكلفة، تلعب صمامات الفراشة دورًا حاسمًا في العديد من التطبيقات الصناعية.
