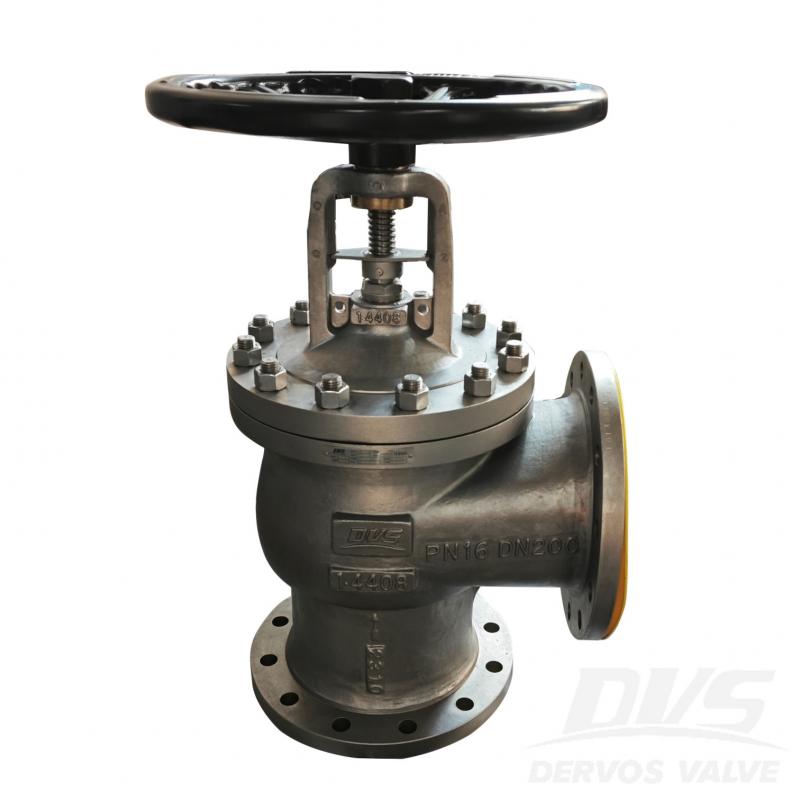

صمام كروي بختم منفوخ DN200 PN16 مُصنَّع وفقًا للمعيار BS EN 13709. جسم الصمام مصنوع وفقًا للمعيار EN 10213 1.4408. يتميز بخصائص هيكلية تشمل برغي غطاء الجسم، وحامل عمود صاعد، ونوع زاوية، وختم أنبوب مموج، وطول هيكلي يبلغ 255 مم. وضع التوصيل هو RF، ويعمل بعجلة يدوية.
دفع:
30% when order confirmed, 70% before shipmentأصل المنتج:
Chinaاللون:
Customizationميناء الشحن:
Shanghai, Chinaالمهلة:
30~60 days Ex Works after order confirmationMaterial:
EN 10213 1.4408Method of Operation:
Hand Wheel
|

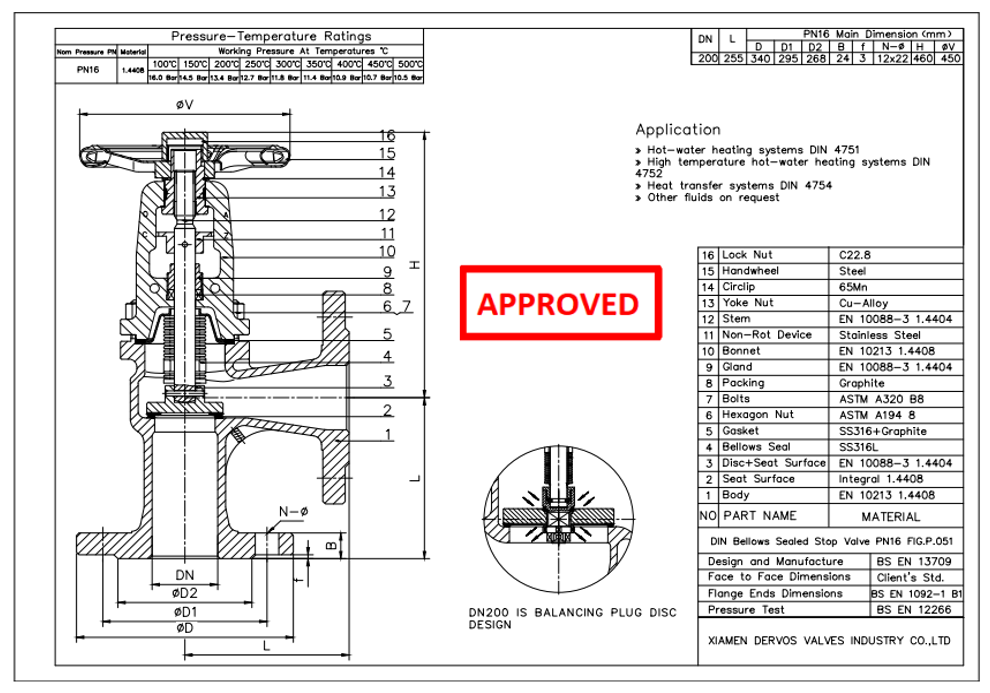

يكتب |
صمام كروي بختم منفوخ |
|
مقاس |
DN200 |
|
ضغط |
PN16 |
|
اتصال |
التردد اللاسلكي |
|
عملية |
عجلة يدوية |
|
مادة الجسم |
EN 10213 1.4408 |
|
معيار التصميم |
BS EN 13709 |
|
أبعاد وجهاً لوجه |
معيار العميل |
|
أبعاد نهايات الشفة |
BS EN 1092-1 B1 |
|
رمز الاختبار والتفتيش |
BS EN 12266 |
|
الوسيلة المناسبة |
المياه والنفط والغاز |
1. اعتماد ختم مزدوج للأنبوب المموج والتعبئة لمنع تسرب الوسائط وضمان عدم وجود تسرب؛
2. تم تصميم هيكل التوجيه لتجنب التوسع والانكماش المفرط للأنبوب المموج، مما يطيل عمره الافتراضي.
