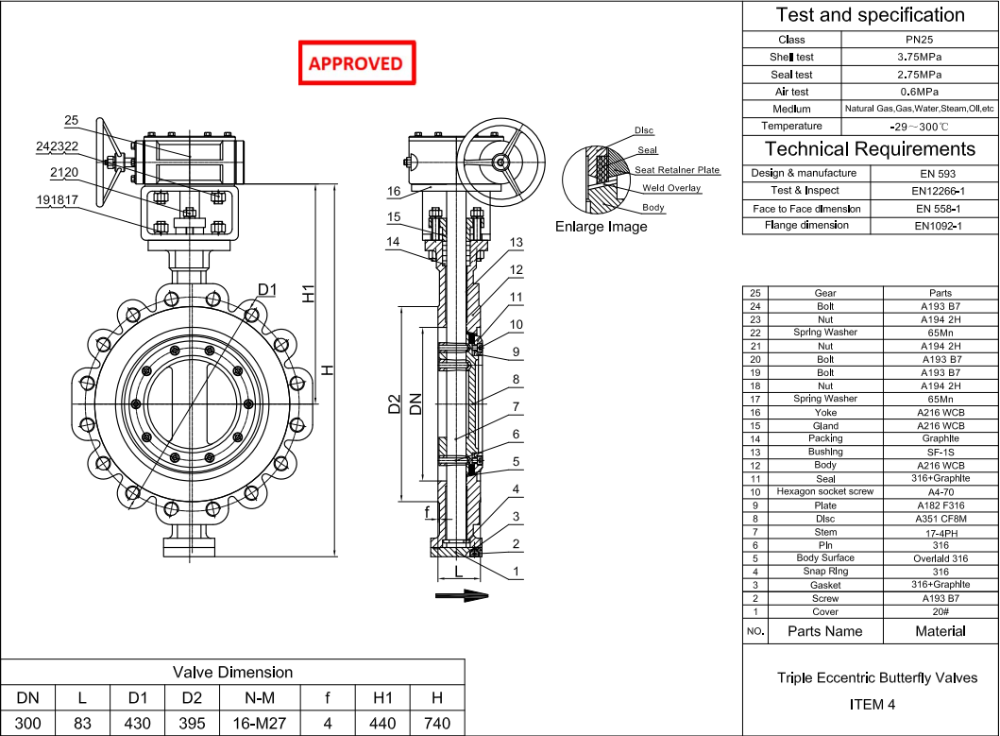

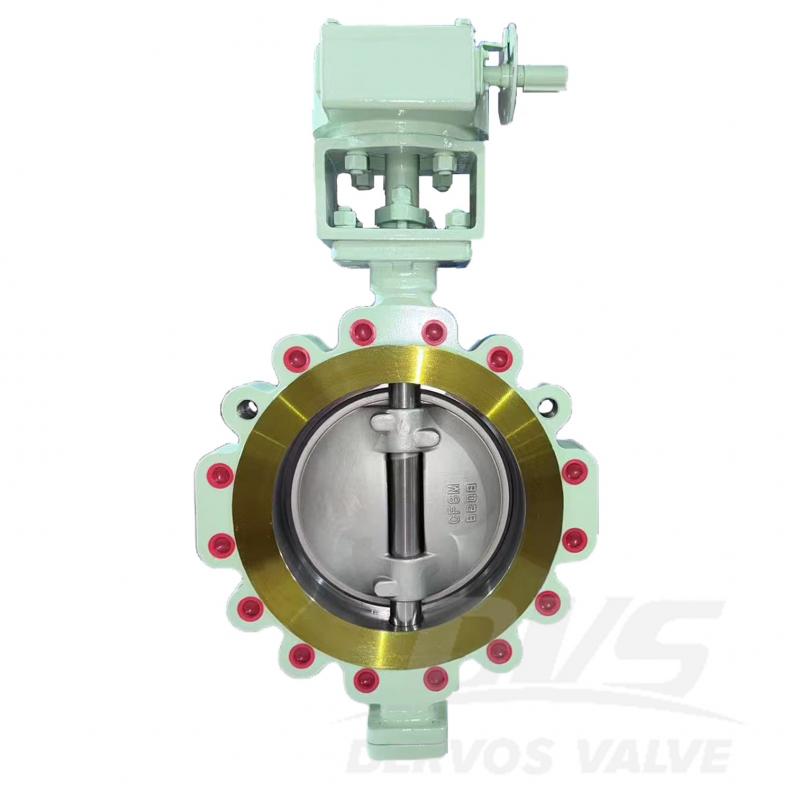

صمام الفراشة الثلاثي اللامركزي DN300 PN25 مصنوع وفقًا للمعيار EN 593. جسم الصمام مصنوع من مادة A216 WCB. يتميز بخصائص هيكلية تتمثل في إزاحة ثلاثية، وعزل متعدد الطبقات، وطول هيكلي يبلغ 83 مم. وضع توصيله هو LUG، ويعمل بنظام توربيني.
دفع:
30% when order confirmed, 70% before shipmentأصل المنتج:
chinaاللون:
Customizationميناء الشحن:
Shanghai, Chinaالمهلة:
30~60 days Ex Works after order confirmationMaterial:
A216 WCBMethod of Operation:
turbine
|
يكتب |
صمام الفراشة الثلاثي اللامركزي |
|
مقاس |
DN300 |
|
ضغط |
بي إن 25 |
|
اتصال |
لوج |
|
عملية |
توربين |
|
مادة الجسم |
A216 WCB |
|
معيار التصميم |
EN 593 |
|
وجها لوجه |
EN 558-1 |
|
أبعاد الشفة |
EN 1092-1 |
|
رمز الاختبار والتفتيش |
EN12266-1 |
|
درجة حرارة |
-29 ~ 300 درجة مئوية |
|
الوسيلة المناسبة |
الماء والنفط والبخار |
1. يضمن التصميم الثلاثي اللامركزي عدم وجود احتكاك وعمر خدمة طويل في ظل ظروف الضغط العالي.
2. جسم من الفولاذ المصبوب WCB مع مشغل توربيني، يوفر تشغيلًا سلسًا وأداءً موثوقًا به في أنظمة خطوط الأنابيب الصناعية.
إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.
