يتم تصنيع صمام البوابة الحديدي الدكتايل DN450 PN16 وفقًا لمعيار DIN. جسم الصمام مصنوع من GGG50. إنه يتميز بالخصائص الهيكلية للصمام الناعم لمياه الشرب F4، والطول الهيكلي330 ملم. وضع الاتصال الخاص به هو RF. ولهاوضع تشغيل عجلة اليد.
دفع:
30% when order confirmed, 70% before shipmentأصل المنتج:
Chinaاللون:
Customizationميناء الشحن:
Shanghai, Chinaالمهلة:
30~60 days Ex Works after order confirmationMaterial:
Ductile IronMethod of Operation:
Hand Wheelوصف المنتج
يكتب |
صمام بوابة حديد الدكتايل |
مقاس |
DN450 |
ضغط |
PN16 |
اتصال |
الترددات اللاسلكية |
عملية |
عجلة اليد |
مادة الجسم |
الدكتايل الحديد |
معيار التصميم |
الدين |
متوسطة قابلة للتطبيق |
المياه والنفط والغاز |
سمات
1. إن صمامات البوابة المصنوعة من حديد الدكتايل معروفة بقوة الشد العالية والمتانة، مما يجعلها مناسبة للتطبيقات الصعبة.
2. تعتبر صمامات البوابة الحديدية القابلة للسحب مثالية للاستخدام في البيئات القاسية حيث قد تتعرض للمواد المسببة للتآكل.
رسم تقنى _ رسم عن طريق الكمبيوتر
فحص الأبعاد
اختبار الضغط
لوحة الاسم والتعبئة
تقرير التفتيش
إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.
تم تصميم صمام الكرة الأرضية بحجم 1500 رطل 2 بوصة ، والمصنوع من astm216 wcb ، وفقًا للمعايير 1873 BS. يحتوي جسم القرص وقرص الصمام الكروي على 13cr ، وبالتالي يتمتع هذا الصمام بقدرة أفضل على مقاومة التآكل. تفاصيل سريعة نوع صمام العالم القطر الاسمي 2 بوصة الضغط الاسمي 1500 رطل اعمال بناء غطاء محرك السيارة اندفع الإتصال rtj عملية عقارب تصميم & أمبير ؛ صناعة بكالوريوس 1873 من النهاية إلى النهاية Asme b16.10 بعد نهاية شفة Asme b16.5 اختبار & أمبير ؛ تفتيش api 598 نطاق درجة حرارة -29 ℃ ~ + 425 ℃ مواد الجسم astm a216 wcb + 13cr مادة القرص astm a105 wcb + 13cr وسائل الإعلام w.o.g. نظام فحص جودة dervos في dervos ، نتحكم في الجودة طوال عملية التصنيع بأكملها. فحص الصب: يمكننا معرفة مشكلة المواد الخام ، مثل الصب الرديء ، وسمك الجدار غير المؤهل ، والتركيب الكيميائي ، وما إلى ذلك ، مما يضمن عدم تعرضك للغش. التفتيش بالقطع: من ناحية ، يمكننا ضمان دقة المعالجة من خلال هذه العملية. من ناحية أخرى ، يمكننا اكتشاف خطأ بالقطع في أقرب وقت ممكن ، لكسب المزيد من الوقت للإصلاح وإعادة التشكيل الفحص النهائي: تشمل أنشطة الفحص النهائي مراجعة الوثائق والمستندات ومراقبة الجودة والفحص البصري وفحص الأبعاد واختبار الضغط والطلاء وفحص التعبئة. لست بحاجة إلى الحضور والتفتيش شخصيًا ويمكن تقديم جميع المستندات كإثبات.
مصفاة من النوع Y مقاس 6 بوصات 150 رطل مصنوعة وفقًا لمعيار ASME B16.34. جسم الصمام مصنوع من ASTM B148 C95800. إنه يتميز بالخصائص الهيكلية لغطاء المحرك مع قابس FNPT مقاس 1/2 بوصة. وضع الاتصال الخاص به هو RF.
صمام فحص ثنائي اللوحة من نوع الرقاقة، مقاس 10 بوصات ووزن 300 رطل، مصنوع وفقًا لمعيار API594. جسم الصمام مصنوع من فولاذ ASTM A216 WCB. يتميز بخصائص هيكلية ثنائية اللوحة. طريقة توصيله هي RF . Product Parameters Type Wafer Type Check Valve Size 10” Pressure 300LB Connection RF Body Material ASTM A216 WCB Design Norm API594 Face to Face API 594 Flange Dimension ASME B16.5 Test & Inspection Code API 598 Temperature -29 ~ 120 °C Applicable Medium Water, Oil and Gas Features 1.Constructed from WCB cast steel, providing high strength and durability for 300LB pressure class applications. 2.Dual plate wafer-type check valve with RF ends, compliant with API 594, ensures compact installation and reliable backflow prevention. Technical Drawing Dimension Checking Pressure Testing Nameplate & Packing Inspection Report
الموديل DN150 PN10 صمام بوابة سكين أحادي الاتجاه يتميز بتصميم جسم من قطعة واحدة من الفولاذ المقاوم للصدأ يوفر أداءً تم اختباره في تطبيقات تتراوح من الأغراض العامة إلى الوسائط القاسية.
يتكون صمام الاختيار البديل من 1.0619، وهو نوع من الصلب الكربوني، على النحو التاليDIN قياسي.تحقق صمام هو DN80 و pn40، أو 3 بوصة و 300lb. و الصمام قادر في درجة حرارة العمل بين -19 إلى 425 درجة مئوية.
2 بوصة × 3 بوصة 600 رطل × 150 رطل أمان محمل بنابض يتم تصنيع الصمام وفقًا لمعيار API 520 / ASME VIII. يتكون جسم الصمام من WCB. لديها الخصائص الهيكلية مفتوحة بالكامل، محملة بنابض، مناسبة للوسائط: الهيدروكربونات، رمز قطر القناة H. وضع الاتصال الخاص بها هو RFï¼ASME B16.5).
1 "800LB بوابة صمام مصنوع وفقًا لمعيار API 602. جسم الصمام مصنوع من A182-F5. له الخصائص الهيكلية للبوابة الصلبة ، وغطاء المحرك الملحوم وجسم الصمام الممتد 100 مم. وضع الاتصال هو BW * NPT. وهو لديه وضع تشغيل عجلة اليد.

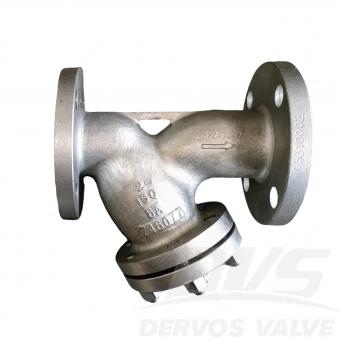

تم تصنيع المصفاة من النوع Y مقاس 6 بوصات سعة 150 رطلًا وفقًا لمعيار ASME B16.34. جسم الصمام مصنوع من ASTM A995 4A. ويتميز بالخصائص الهيكلية للغطاء المثبت بمسامير على شكل Y، MESH 40، مع قابس تصريف متكامل. وضع الاتصال الخاص به هو الترددات اللاسلكية.
