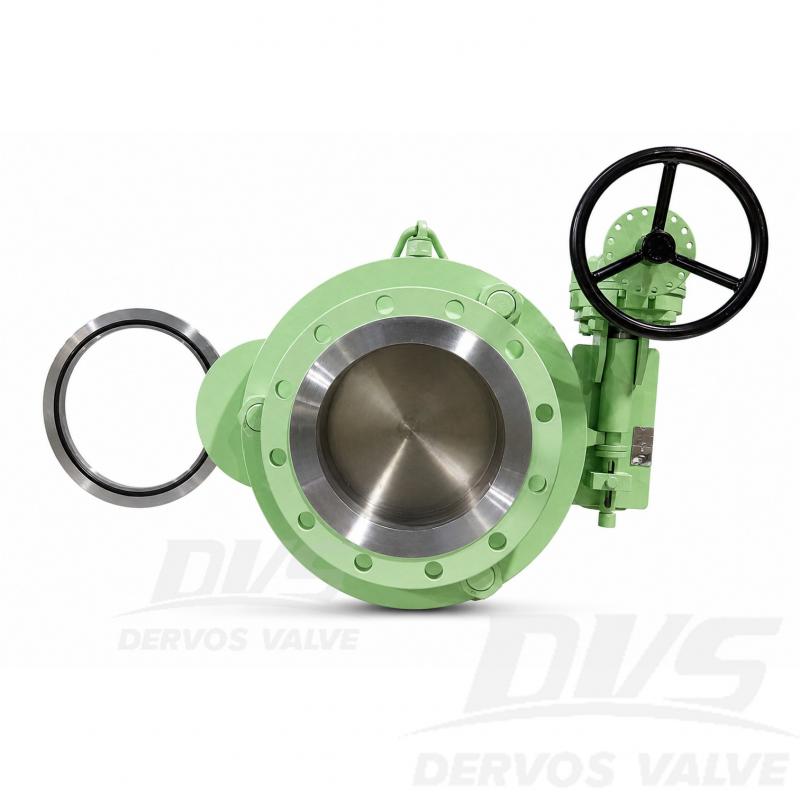

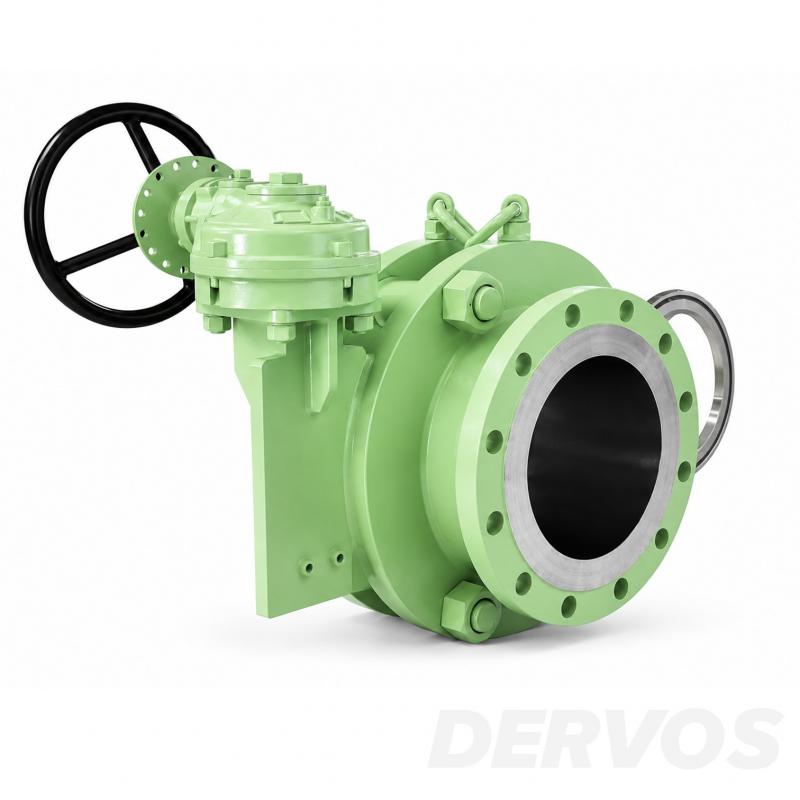

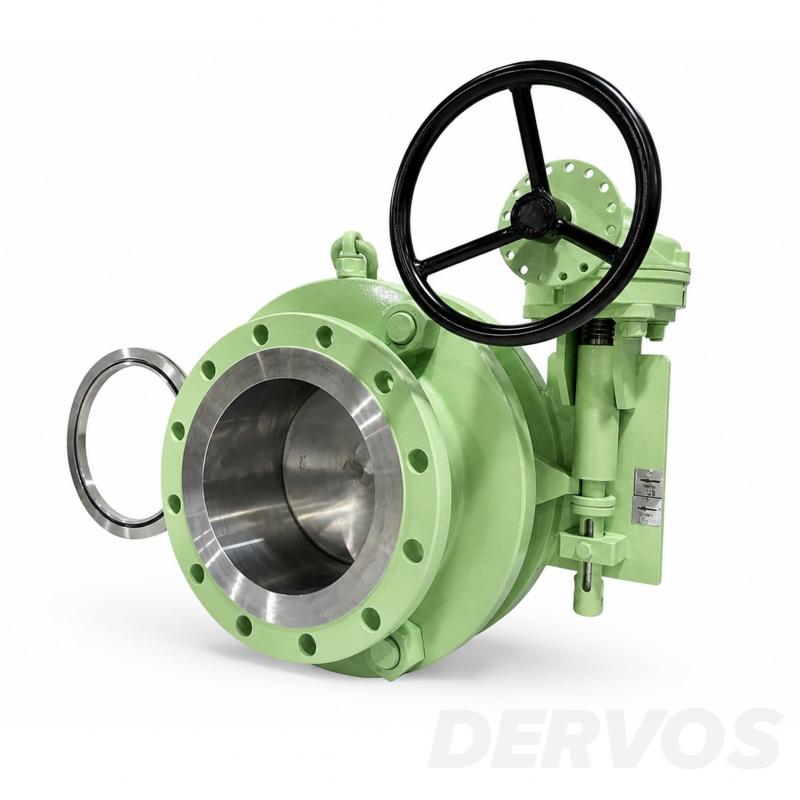

صمام عزل خطي أعمى من النوع المتأرجح 10" بتصنيف 150LB، RF، A105N، يعمل بالتروس

  • دفع:

    30% when order confirmed, 70% before shipment
  • أصل المنتج:

    china
  • اللون:

    Customization
  • ميناء الشحن:

    Shanghai, China
  • المهلة:

    30~60 days Ex Works after order confirmation
  • Material:

    ASTM A105N body
  • Method of Operation:

    Gear Operation
الاستفسار الآن
تفاصيل المنتج

وصف منتج صمام العمى الخطي 10 بوصة 150LB

تم تصميم صمام العمى الخطي من نوع التأرجح مقاس 10 بوصة 150LB هذا للعزل الإيجابي المرئي في خدمات خطوط أنابيب المياه والنفط والغاز. تم تصنيعه بأطراف ذات حواف RF، وجسم من ASTM A105N، ولوحة عمياء من A182 F304، وساق من 17-4PH، ومانع تسرب من HNBR، وهو مُصنّع وفقًا لـ ASME B16.34، ومزوّد بحواف وفقًا لـ ASME B16.5، وتم اختباره وفقًا لـ API 598.

يسمح الهيكل من نوع التأرجح للمشغلين بتحريك اللوحة العمياء بين وضعي الفتح والعزل مع تأكيد واضح للحالة. وهو مناسب لأنظمة خطوط أنابيب البترول والمواد الكيميائية والمحطات والأنظمة الصناعية التي تتطلب حاجزًا ماديًا قبل الصيانة أو عزل العمليات.



معلمات منتج صمام العمى الخطي 10 بوصة 150LB

النوع

صمام العمى الخطي من نوع التأرجح

المقاس

10 بوصة / DN250

الضغط

150LB / الفئة 150

التوصيل

ذو حواف RF

التشغيل

تشغيل بالتروس

مادة الجسم

ASTM A105N

اللوحة العمياء

A182 F304 / SS304

الساق

17-4PH

مانع التسرب

HNBR

معيار التصميم

ASME B16.34

البعد من وجه إلى وجه

معيار الشركة المصنعة

أبعاد الحافة

ASME B16.5

رمز الاختبار والفحص

API 598

درجة الحرارة

-29 ~ 150 درجة مئوية

الوسط القابل للتطبيق

الماء والنفط والغاز



اختبار الضغط وفقًا لـ API 598

اختبار الغلاف

3.0 ميجا باسكال

اختبار المقعد

2.2 ميجا باسكال

اختبار الهواء

0.6 ميجا باسكال



ميزات صمام العمى الخطي من النوع المتأرجح

العزل الإيجابي المرئي:توفر لوحة العمى المتأرجحة حاجزًا ماديًا واضحًا في خط الأنابيب، مما يساعد المشغلين على تأكيد العزل قبل الصيانة.

وصلة RF من الفئة ASME Class 150:تجعل الأطراف ذات الشفاه RF وفقًا للمعيار ASME B16.5 الصمام مناسبًا لتركيبات خطوط الأنابيب الصناعية الشائعة من الفئة Class 150.

جسم مصنوع من A105N المطروق:يوفر جسم ASTM A105N قوة موثوقة لخدمات المياه والنفط والغاز ضمن نطاق الضغط ودرجة الحرارة المحدد.

تحكم مُشغَّل بالتروس:يدعم تشغيل التروس حركة سلسة ومتحكمًا بها للوحة العمياء لخدمة خطوط الأنابيب مقاس 10 بوصات.

تهيئة المواد القائمة على المشروع:يتم اختيار لوحة عمياء من A182 F304، وساق من 17-4PH، وأجزاء تشذيب من SS304، ومانع تسرب HNBR وفقًا لمتطلبات الرسم والطلب.

اختبار الضغط وفقًا لـ API 598:يمكن إجراء اختبارات الغلاف والمقعد والهواء قبل الشحن للتأكد من أداء الإحكام والضغط.

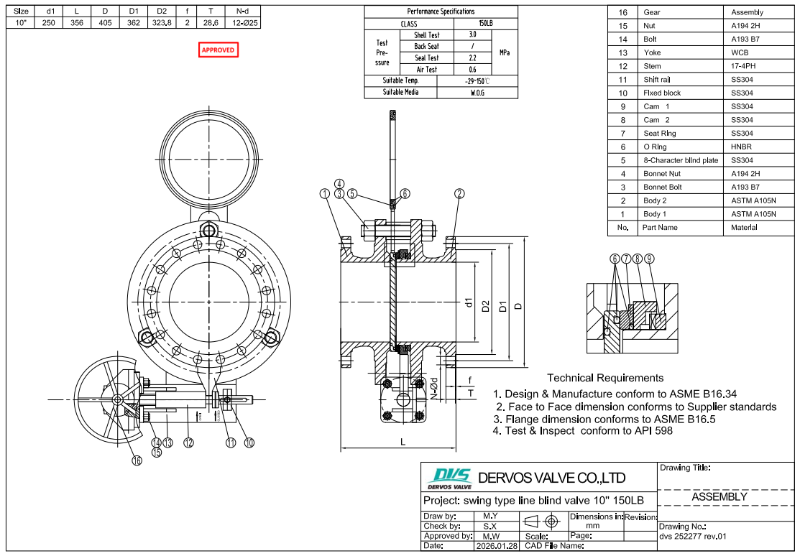

الرسم الفني لصمام العمى الخطي مقاس 10 بوصات

10" 150LB swing type line blind valve technical drawing

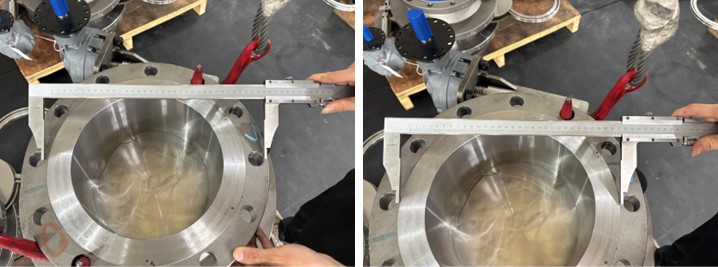

فحص أبعاد صمام العمى الخطي RF مقاس 10 بوصات

10" RF line blind valve dimension checking

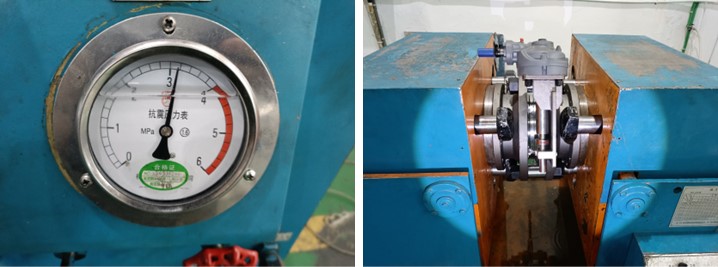

اختبار الضغط وفقًا لـ API 598 لصمام العمى الخطي من الفئة 150

API 598 pressure testing for Class 150 line blind valve

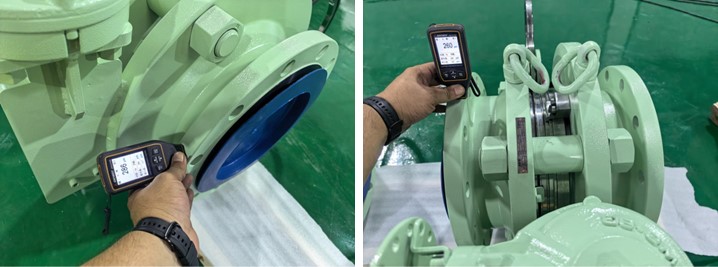

طلاء صمام العمى الخطي A105N

A105N line blind valve painting inspection

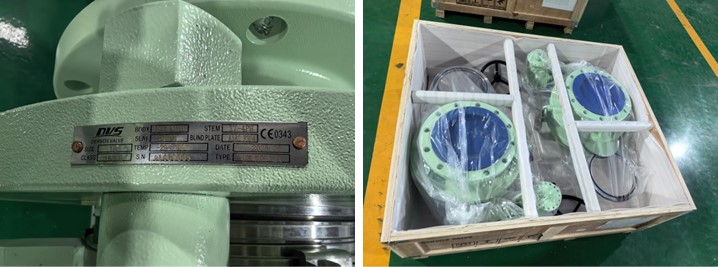

لوحة اسم صمام العمى الخطي والتغليف

Line blind valve nameplate and export packing
