A Line Blind (also referred to as a spade/blind plate isolation device) is a mechanical device used to achieve positive isolation in pipeline systems. It is widely applied in oil, gas, petrochemical, refining, and maintenance isolation systems. Its primary function is not flow regulation, but to ensure zero fluid passage during maintenance conditions.   However, improper installation or operation can lead to leakage, seal failure, flange distortion, and even safety risks.   The following sections summarize common installation mistakes based on engineering logic, along with their consequences.   1. Failure to Confirm Complete Depressurization Before Installation   If residual pressure remains in the pipeline, inserting or switching the blind plate may cause mechanical impact or damage to sealing surfaces.   If Line Blind operation is performed without full depressurization, it may result in:    ● Scoring or deformation of sealing faces    ● Abnormally high operating torque    ● Incomplete insertion of the blind plate    ● In extreme cases, fluid release risk Therefore, the standard procedure requires: full depressurization, complete venting of residual media, and confirmation of zero-pressure conditions before isolation operation.   2. Installing Line Blind with Poor Flange Alignment   Line Blind systems depend on accurate flange alignment. If flange misalignment or eccentricity exists:    ● Uneven loading on the blind plate    ● Localized sealing stress concentration    ● Permanent leakage paths after operation    ● Sticking or jamming of the operating mechanism If significant misalignment is present, the Line Blind should not be forced into installation. Pipe supports or alignment conditions must be corrected first.   3. Neglecting Sealing Surface Cleanliness   Line Blind sealing performance typically relies on metal-to-metal sealing or soft sealing structures. If sealing surfaces contain:    ● Weld slag    ● Rust    ● Debris or particles    ● Residual gasket material Then effective sealing cannot be achieved even if the design torque is applied. From an engineering perspective: if the sealing surface is not clean, micro-leakage is inevitable.   4. Incorrect Orientation of the Blind Plate   Some Line Blind designs have specific flow direction or installation orientation requirements. If installed in the wrong direction:    ● Incomplete insertion of the blind plate    ● Incorrect sealing load direction    ● Insufficient actuator travel    ● Failure of mechanical locking Installation must strictly follow manufacturer markings (flow arrow or structural orientation), not field experience assumptions.   5. Improper Torque Control During Operation   Line Blind systems typically require axial clamping force via bolts or handwh...

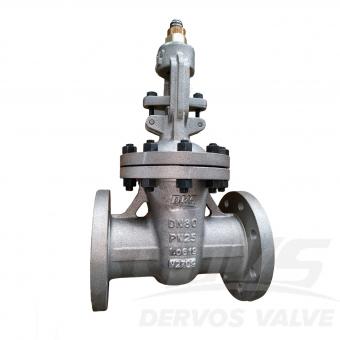

قام أحد كبار عملاء النفط في جنوب أفريقيا بنشر صمام الستارة المنزلق DVS في نظام أنابيب متعدد الوسائط يتطلب تبديلًا متكررًا بين المنتجات النفطية والغاز الطبيعي والمذيبات الكيميائية. منذ تركيبه، حقق النظام تشغيلًا مستقرًا دون أي تسريب. وقد أدى تشغيل الصمام أثناء التشغيل تحت الضغط إلى إلغاء الحاجة تمامًا إلى إيقاف التشغيل وتخفيض الضغط، مع تحسين سلامة الصيانة في الموقع بشكل ملحوظ. تحدي العميل: فشل الختم وعدم وجود عزل إيجابي أثناء التبديل المتكرر بين الوسائط المتعددة العميل شركة كبيرة لمعالجة وتخزين النفط في جنوب أفريقيا. وتشهد شبكة خطوط الأنابيب التابعة لها تحولاً متكرراً بين وسائط متعددة، تشمل المنتجات النفطية والغاز الطبيعي والمذيبات الكيميائية. ونظراً للاختلافات الكبيرة في خصائص هذه الوسائط، يفرض النظام متطلبات بالغة الأهمية على أداء إحكام صمامات منع التسرب، ومقاومة التآكل، والسلامة التشغيلية. أثناء استخدام الأساليب التقليدية صمام بوابة فيما يتعلق بصمامات الكرة، واجه العميل المشكلات التشغيلية الحرجة التالية على المدى الطويل: نوع الإصدار أداء صمامات البوابة / الكروية التقليدية الأثر التشغيلي الفعلي فشل في منع التسرب وتسريب داخلي تتدهور موانع التسرب بمرور الوقت ولا يمكنها ضمان عدم التسرب على الإطلاق. يُشكل تسريب المعلومات الإعلامية مخاطر جسيمة على السلامة والبيئة. يلزم إيقاف التشغيل وخفض الضغط لأغراض الصيانة يجب تفريغ خطوط الأنابيب بالكامل من الضغط قبل إجراء الصيانة. فترات توقف طويلة وخسائر إنتاجية كبيرة عدم القدرة على تحقيق عزلة إيجابية حقيقية يعتمد العزل على مكونات مانعة للتسرب ذات موثوقية محدودة خطر التلوث المتبادل أثناء تبديل الوسائط طلب العميل تحديداً حلاً للصمامات يمكنه: ● التشغيل دون الاعتماد على موانع التسرب ● دعم العمليات تحت الضغط ● توفير عزلة جسدية مطلقة حلول صمامات DVS المنزلقة العمياء: عزل مادي + تشغيل عبر الإنترنت + منع التسرب يستخدم صمام DVS المنزلق ذو الغطاء المانع للتسرب صفيحة صلبة لسد ممر السائل فعليًا. هذا التصميم يزيل بشكل جذري المخاطر المرتبطة بالصمامات التقليدية التي تعتمد على مانع التسرب. وقد لعبت المزايا التقنية الأربع التالية دورًا رئيسيًا في حل التحديات التشغيلية التي واجهها العميل: عزل مادي مطلق بدون أي تسريب تعمل الصفيحة الصلبة العمياء على منع تدفق الوسائط بشكل مباشر، مما يمنع مشاكل تلف مانع التسرب وتلفه. وهذا يضمن أداءً خالياً من التسرب تماماً في جميع ظروف التشغيل. التشغيل عبر الإنترنت تحت الضغط دون توقف يمكن للصمام التبديل بين وضعيتي الفتح والإغلاق مع بقاء النظام مضغوطًا. لا يتطلب الأمر تخفيف الضغط أو إيقاف الإنتاج، مما يقلل بشكل كبير من وقت التوقف ومخاطر السلامة التشغيلية. مؤشر الوضع الخارجي يمنع التشغيل الخاطئ يُظهر مؤشر الوضع الخارجي بوضوح ما إذا كان الصمام مفتوحًا أم مغلقًا. ويمكن للمشغلين التحقق من حالة الصمام على الفور، مما يقلل بشكل كبير من مخاطر الأخطاء التشغيلية. هيكل صغير الحجم وسهل التشغيل حتى في الأحجام الكبيرة يأتي الصمام مزودًا بعجلة يدوية أو محرك تروس دودي كمعيار أساسي. حتى في التطبيقات ذات الأحجام الكبيرة والضغط العالي، يظل التشغيل سلسًا وسهل التحكم. كما تعمل آلية منع التشغيل الخاطئ المدمجة على تحسين سلامة التشغيل. مقارنة الأداء الرئيسية بين الصمام المنزلق ذي الغطاء المغلق والصمام البوابي/الصمام الكروي في تطبيقات الوسائط المتعددة عنصر المقارنة صمام بوابة / صمام كروي تقليدي صمام DVS المنزلق المغلق طريقة ال...

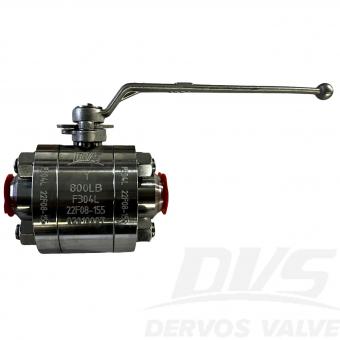

المعيار ISO 15761 هو معيار لصمامات الصلب ذات التجويف الصغير المستخدمة في صناعة النفط والغاز، ويغطي أحجامًا من DN 15 إلى DN 100 وفئات ضغط من الفئة 150 إلى الفئة 2500. وهو ينطبق على صمام بوابة صمامات كروية وصمامات فحص. لا تُصنّع هذه الصمامات في خطوة واحدة، بل عبر سلسلة تصنيع متتابعة. وتؤثر جودة كل مرحلة بشكل مباشر على المرحلة التي تليها. ويساعد فهم هذه السلسلة على تحديد المشكلات الحرجة بكفاءة أكبر أثناء اختيار الصمامات، ومراجعة الامتثال، وتقييم الموردين. عملية التصنيع الكاملة الخطوة الأولى: اختيار المواد تحدد المادة شروط الخدمة المطبقة، وهي نقطة البداية للعملية بأكملها. تشمل المواد الشائعة بموجب معيار ISO 15761 ما يلي: ● الفولاذ الكربوني للاستخدامات العامة في قطاع النفط والغاز ● فولاذ كربوني منخفض الحرارة للاستخدام في ظروف التبريد الشديد أو درجات الحرارة المنخفضة (مثل تطبيقات الغاز الطبيعي المسال). ● الفولاذ المقاوم للصدأ للوسائط المسببة للتآكل إذا كانت الخدمة تحتوي على كبريتيد الهيدروجين (H₂S)، فيجب أن تتوافق المواد أيضًا مع معيار NACE MR0175 / ISO 15156 لمنع تشقق الإجهاد الناتج عن الكبريتيد. يُطبق هذا الشرط بشكل مستقل عن معيار ISO 15761. لا يمكن تعويض اختيار المواد غير الصحيح من خلال التحكم اللاحق في العملية. الخطوة الثانية: التشكيل تحدد هذه الخطوة الجودة الداخلية لجسم الصمام. تتضمن عملية التشكيل بالدق تشكيل المعدن المسخن تحت الضغط، مما ينتج عنه بنية داخلية كثيفة ذات احتمالية أقل للعيوب. وهي تُفضل عادةً للتطبيقات التي تتطلب ضغطًا عاليًا أو موثوقية عالية. بالنسبة للفئة 800 وما فوق، أجسام مزورة يتم اختيارها بشكل شائع في الممارسة الهندسية لتقليل مخاطر العيوب الداخلية وتحسين الموثوقية الهيكلية، على الرغم من أن الاختيار النهائي يعتمد على مواصفات المشروع. الخطوة 3: التشغيل الآلي بعد التشكيل، يتم إجراء عمليات تشغيل دقيقة لتلبية متطلبات الأبعاد والختم. تُعدّ معالجة سطح منع التسرب نقطة تحكم حاسمة. يجب أن تخضع أسطح التلامس بين المقعد والقرص لعمليات معالجة وصقل متعددة لتحقيق مستوى التسطيح والخشونة السطحية المطلوبين، مما يؤثر بشكل مباشر على أداء الإغلاق. يجب أن يستوفي سطح ساق الصمام متطلبات الخشونة المنخفضة لضمان استقرار إحكام الحشوة على المدى الطويل. فالخشونة المفرطة تُسرّع من تآكل الحشوة وقد تؤدي إلى تسرب خارجي أثناء التشغيل. الخطوة الرابعة: اللحام (التغطية السطحية الصلبة لأسطح منع التسرب) تُستخدم هذه العملية لتحسين أداء سطح الختم. بالنسبة للتطبيقات المقاومة للتآكل أو الصدأ، يتم عادةً تغطية أسطح منع التسرب بسبائك صلبة مثل الستيليت لتحسين المقاومة. أثناء اللحام، يجب التحكم في كمية الحرارة المُدخلة ومعدل التخفيف لمنع الخلط المفرط للمادة الأساسية، مما قد يقلل من صلابة السطح. عادةً ما يُشترط أن تُلبي طبقة التصليد السطحي نطاق صلابة مُحدد (على سبيل المثال، عادةً ما تكون صلابة ستلايت ≥ 35-45 HRC). يجب أن تتم هذه العملية بواسطة لحامين مؤهلين، مع مواصفات إجراءات اللحام (WPS) وسجلات تأهيل الإجراءات (PQR) والوثائق القابلة للتتبع. الخطوة 5: المعالجة الحرارية تُحسّن المعالجة الحرارية خصائص المواد وتُخفف الإجهاد المتبقي. إنها عملية إلزامية. تضمن المعالجة الحرارية بعد التشكيل أن تستوفي المادة الخصائص الميكانيكية المطلوبة وتزيل الإجهاد الداخلي. وبدونها، تبقى القوة والمتانة غير مؤكدتين. تُعدّ المعالجة الحرارية بعد اللحام (PWHT) ضرورية عادةً لتخفيف الإجهاد المتبقي الناتج عن...
