دفع:
30% when order confirmed, 70% before shipmentأصل المنتج:
chinaاللون:
Customizationميناء الشحن:
Shanghai, Chinaالمهلة:
30~60 days Ex Works after order confirmationMaterial:
F22Method of Operation:

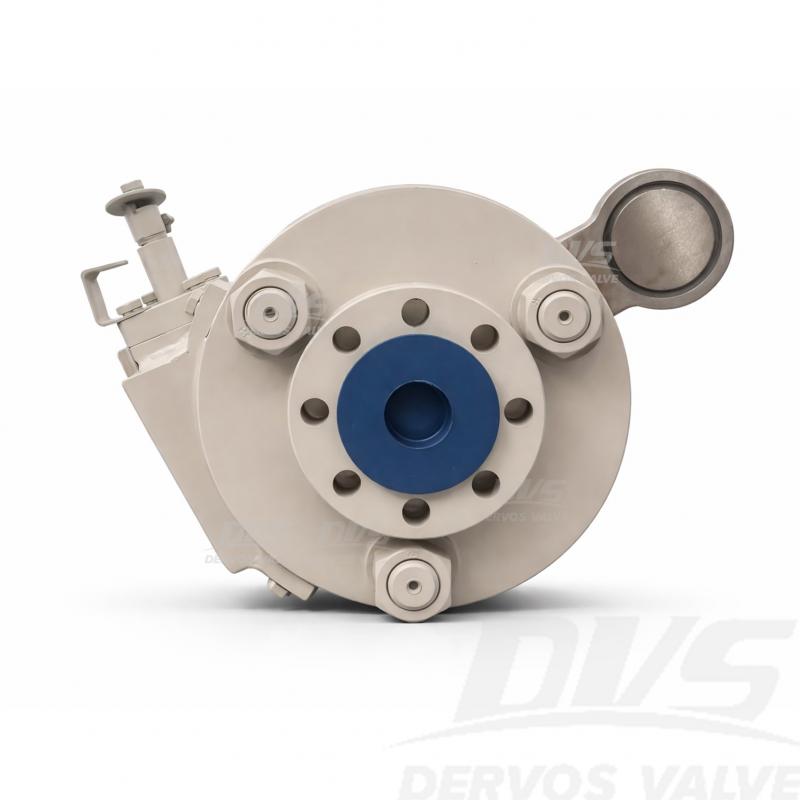

Hand wheelصمام أعمى متأرجح بقطر 2 بوصة ووزن 600 رطل، مصنوع وفقًا لمعيار ASME B16.34. جسم الصمام مصنوع من الفولاذ F22. يتميز بخصائص هيكلية متأرجحة. طريقة توصيله هي RF، ويحتوي على عجلة يدوية. وضع التشغيل.
|
يكتب |
صمام ستائري من النوع المتأرجح |
|
مقاس |
2 بوصة |
|
ضغط |
600 رطل |
|
اتصال |
الترددات اللاسلكية |
|
عملية |
عجلة يدوية |
|
مادة الجسم |
F22 |
|
معيار التصميم |
ASME B16.34 |
|
وجهاً لوجه |
معايير الموردين |
|
إنهاء الاتصال |
شفة ASME B16.5 RF |
|
قانون الاختبار والتفتيش |
API 598 |
|
درجة حرارة |
-29 ~ 530 درجة مئوية |
|
الوسيلة المناسبة |
ماء، غاز |
1. تتيح آلية الحجب من النوع المتأرجح عزلًا سريعًا وصيانة آمنة لأنظمة خطوط الأنابيب.
2. يضمن هيكل الفولاذ المصنوع من سبيكة F22 مع شفة RF قوة عالية في درجات الحرارة العالية وأداء إحكام موثوق به.
