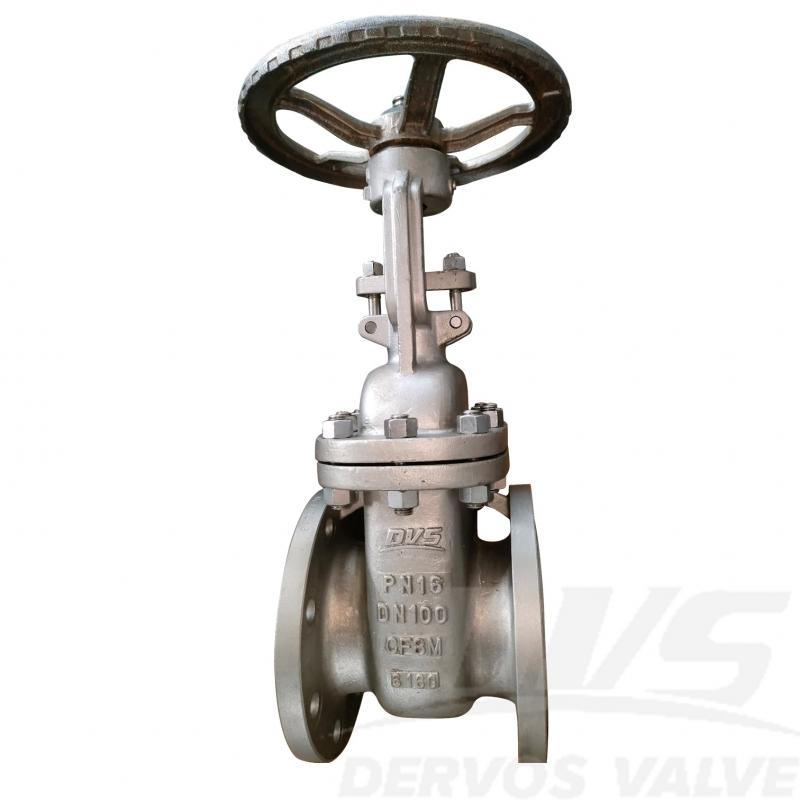

صمام بوابة من الفولاذ المقاوم للصدأ DN100 PN16 بمقبض RF DIN 3352

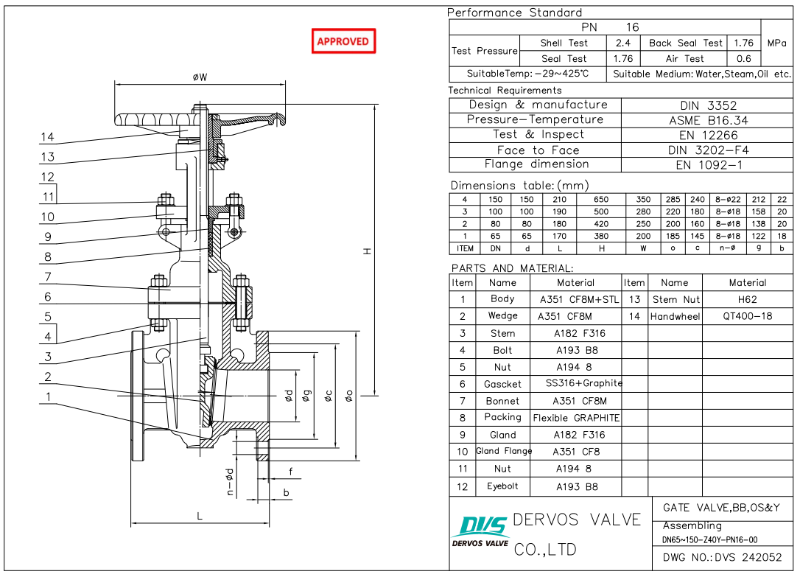

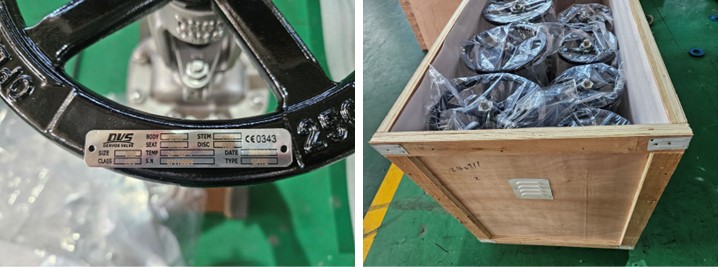

تم تصميم صمام البوابة CF8M المصنوع من الفولاذ المقاوم للصدأ مع وصلة شفة وتشغيل عجلة يدوية وفقًا لمعايير DIN 3352. يتميز صمام البوابة ذو المنفذ الكامل PN16 DN200 بهيكل OS&Y وإسفين مرن ومقعد قابل للاستبدال. مواصفات التصميم التصميم والتصنيع: DIN 3352 البعد من النهاية إلى النهاية: DIN3202 نهاية الشفة: EN1092-1 الاختبار والفحص: EN12266-1/2 ميزة التصميم -تصميم تتحمل كامل - معدلات تدفق فائقة وفقدان احتكاك صغير - انخفاض قيمة عزم الدوران عند إغلاق وفتح الصمام - إسفين مرن لجلوس أفضل وسهولة التشغيل - لمسة نهائية ناعمة وختم فائق لوجه المقعد - يتم تصنيع كل صمام برقم محدد على الجسم لسهولة التتبع تفاصيل سريعة يكتب بوابة صمام مقاس الاسم المميز 200 ضغط ب.ن 16 بناء انسحب غطاء محرك السيارة، الجذع الصاعد، المسمار الخارجي والنير اتصال شفة اتصال عملية عقارب مادة الجسم غير القابل للصدأ الصلب CF8M TrimMaterial الفولاذ المقاوم للصدأ نطاق درجة الحرارة -268 ″~+648 ″ واسطة المياه والنفط والغاز أصل الصين تغليف ديرفوس يعد التغليف جزءًا مهمًا لا يمكننا إهماله أبدًا. لدى Dervos عملية تغليف لكل طلب لضمان تسليم الطلب بشكل آمن وواضح.

صمام البوابة 4 بوصة 150LB مصنوع وفقًا لـ API 603 معيار. جسم الصمام مصنوع من ASTM A351 CF8M+STL. لديها الخصائص الهيكلية لغطاء الترباس والإسفين المرن والساق المرتفعة. إنه يتوافق الاختبار والفحص مع API 598 و وضع التشغيل الخاص به هو تشغيل عقارب.

صمام البوابة DN200 PN40 مصنوع وفقًا لـ EN1984 معيار. جسم الصمام مصنوع من 1.4571+STL. لديها الهيكلية خصائص غطاء الترباس، البوابة المرنة، الجذع المرتفع والقوس. اتصالها الوضع هو EN1092-1/B. ولها وضع تشغيل عجلة اليد.

يتم تصنيع صمام البوابة DN125 PN16 وفقًا لـ DIN 3352 معيار. جسم الصمام مصنوع من 1.4408. لديها الهيكلية خصائص غطاء الترباس، ارتفاع الجذع، إسفين مرن، مع SS316 سترة عازلة وطول هيكلي 325 ملم. وضع الاتصال الخاص به هو RF EN1092-1 B1. ولها وضع تشغيل عجلة اليد.

صمام البوابة 2 بوصة 150LB مصنوع وفقًا لـ API 600 معيار. جسم الصمام مصنوع من A351 CF3. لديها الهيكلية خصائص غطاء الترباس، وارتفاع قوس الجذعية. وضع الاتصال الخاص به هو RF. ولها وضع تشغيل عقارب.

صمام البوابة المزدوج DN100 PN40 5A مصنوع من الفولاذ المقاوم للصدأ، ومصنوع وفقًا لمعيار EN 1984. جسم الصمام مصنوع من مادة ASTM A995 5A+STL. يتميز بخصائص هيكلية: تجويف كامل، غطاء مُثبت بمسامير، ساق صاعدة مع نير، وتد مرن. وضعية التوصيل هي EN1092-1 B1، ويعمل بعجلة يدوية.

صمام البوابة المصنوع من الفولاذ المقاوم للصدأ DN100 PN40 مُصنّع وفقًا لمعيار EN 1984. جسم الصمام مصنوع من سبيكة X6CrNiMoTi17-12-2. يُستخدم الفولاذ المقاوم للصدأ EN 1.4571 (AISI 316Ti) على نطاق واسع في التطبيقات ذات درجات الحرارة المتوسطة إلى العالية، حيث تكون مقاومة التآكل بين الحبيبات والتآكل الكلوريدي المعتدل مطلوبة، وخاصة في الأنظمة الملحومة التي لا تخضع لمعالجة حرارية بعد اللحام. طريقة توصيله هي EN558، وهو مزود بعجلة يدوية. operation mode. Product Parameters Type Stainless Steel Gate Valve Size DN100 Pressure PN40 Connection EN 558 Operation Hand Wheel Body Material X6CrNiMoTi17-12-2 Design Norm EN 1984 Face to Face dimension EN 1092 End connection EN 558 Test & Inspection Code EN 12266-1,2 Temperature -29 ~ 425°C Applicable Medium Water, Oil and Gas Features 1.Made from EN 1.4571 stainless steel, offering excellent corrosion resistance and high-temperature stability for PN40 pressure applications. 2.Gate valve design compliant with EN 1984 ensures reliable shutoff and long service life in industrial piping systems. Technical Drawing Dimension Checking Pressure Testing Spectrum Nameplate & Packing

صمام البوابة المصنوع من الفولاذ المقاوم للصدأ DN150 PN40 مُصنّع وفقًا لمعيار EN 1984. جسم الصمام مصنوع من سبيكة X6CrNiMoTi17-12-2. يُستخدم الفولاذ المقاوم للصدأ EN 1.4571 (AISI 316Ti) على نطاق واسع في التطبيقات ذات درجات الحرارة المتوسطة إلى العالية، حيث تكون مقاومة التآكل بين الحبيبات والتآكل الكلوريدي المعتدل مطلوبة، وخاصة في الأنظمة الملحومة التي لا تخضع لمعالجة حرارية بعد اللحام. طريقة توصيله هي EN558، وهو مزود بعجلة يدوية. operation mode. Product Parameters Type Stainless Steel Gate Valve Size DN150 Pressure PN40 Connection EN 558 Operation Hand Wheel Body Material X6CrNiMoTi17-12-2 Design Norm EN 1984 Face to Face dimension EN 1092 End connection EN 558 Test & Inspection Code EN 12266-1,2 Temperature -29 ~ 425 °C Applicable Medium Water, Oil and Gas Features 1.EN 1.4571 stainless steel construction provides strong resistance to pitting and stress corrosion in aggressive media. 2.DN150 PN40 configuration designed to EN 1984 standard ensures stable operation and tight isolation in medium-pressure pipelines. Technical Drawing Dimension Checking Pressure Testing Spectrum Nameplate & Packing

صمام بوابة ذو حافة DN25 PN40 مصنوع وفقًا لمعيار API602. جسم الصمام مصنوع من سبيكة الألومنيوم A182-F316Ti. طريقة توصيله هي EN1092-1 B1. وهو مزود بعجلة يدوية. وضع التشغيل. معايير المنتج يكتب صمام بوابة من الفولاذ المقاوم للصدأ مقاس DN25 ضغط PN40 اتصال EN1092-1 B1 عملية عجلة يدوية مادة الجسم A182-F316Ti معيار التصميم API 602 أبعاد الشفة EN 1092 المادة مطابقة AISI/ASTM قانون الاختبار والتفتيش EN 12266 درجة حرارة -29 ~ 120 درجة مئوية الوسيلة المناسبة الماء والنفط والغاز سمات 1. يوفر الهيكل المصنوع من الفولاذ المقاوم للصدأ F316Ti مقاومة معززة للتآكل بين الحبيبات والخدمة في درجات الحرارة المرتفعة. 2. صمام البوابة DN25 PN40 المصمم وفقًا لمعيار API 602 مع شفة EN1092-1 B1 يضمن التشغيل المستقر والعزل المحكم في خطوط أنابيب العمليات. الرسم الفني فحص الأبعاد اختبار الضغط نطاق تقرير التفتيش

على 150A JIS 5K صمام الكرة الأرضية مناسبة للتطبيقات البحرية. الحديد الزهر صمام الكرة الأرضية يتم عقارب تعمل مع FF شفة.

صمام الفراشة ثلاثي اللامركزية DN600 PN16 مصنوع وفقًا لمعيار EN 593. جسم الصمام مصنوع من فولاذ A216 WCB . معايير المنتج يكتب صمام فراشة ثلاثي اللامركزية مقاس DN600 ضغط PN16 مادة الجسم A216 WCB معيار التصميم EN 593. من البداية إلى النهاية EN 558-1. أبعاد الشفة EN1092-1 قانون الاختبار والتفتيش EN12266-1. درجة حرارة -29 ~ 200 درجة مئوية الوسيلة المناسبة الغاز الطبيعي، الغاز، الماء، البخار، النفط، إلخ. سمات 1. يوفر التصميم اللامركزي الثلاثي إحكامًا معدنيًا إلى معدني لمنع التسرب تمامًا وإطالة عمر الخدمة. 2. جسم WCB مصنف PN16، مصنّع وفقًا للمعيار EN593، مما يضمن أداءً موثوقًا به في التطبيقات الصناعية. الرسم الفني فحص الأبعاد اختبار الضغط لوحة الاسم والتغليف

تم تصميم صمام البوابة المصنوعة من الصلب المصبوب مقاس 16 بوصة مع علبة التروس وشفة RF بسعة 600 رطل وفقًا للواجهة api 600. يتميز صمام بوابة غطاء المحرك المثبت في الجذع المرتفع ، إسفين مرن ومقعد معدني. تفاصيل سريعة نوع بوابة   صمام بحجم 16 " الضغط class600 اعمال بناء انسحب   بونيه ، الجذع المرتفع ، نظام التشغيل ، إسفين مرن ، مقعد معدني الإتصال الترددات اللاسلكية   شفة عملية ناقل الحركة كود التصميم api 600 وجها لوجه Asme b16.10 نهاية شفة Asme b16.5 الضغط & أمبير ؛   مؤقت اسمي ب 16.34 اختبار & أمبير ؛   تفتيش api 598 مواد الجسم أ 216   WCB مواد تقليم تقليم 5 نطاق درجة حرارة -29 ℃ ~ + 425 ℃ متوسط الماء والنفط والغاز الأصل الصين البعد & أمبير ؛ مواد الفئة 600 NPS في 2 2 1/2 3 4 6 8 10 12 14 16 18 20 24 د مم 50 65 80 100 150 200 250 300 350 400 450 500 600 L-L1(rf-bw) في 11.5 13 14 17 22 26 31 33 35 39 43 47 55 مم 292 330 356 432 559 660 787 838 889 991 1092 1194 1397 ل 2(رتج) في 11.625 13.125 14.125 17.125 22.125 26.125 31.125 33.125 35.125 39.125 43.125 47.25 55.375 مم 295 333 359 435 562 664 791 841 892 994 1095 1200 1407 ح(افتح) في 18.625 21.75 23.375 28 1/16 38 3/16 44 3/16 52.375 59 13/16 68.125 72.25 90.125 98 13/16 119 مم 474 553 593 713 970 1122 1330 1519 1730 1835 2290 2510 3022 ث في 9.875 9.875 11 13/16 13.75 19 11/16 22 1/16 28.375 24 24 24 24 30 30 مم 250 250 300 350 500 560 720 610 * 610 * 610 * 610 * 760 * 760 * بالوزن(كلغ) الترددات اللاسلكية 41 58 88 131 253 413 623 784 1288 1820 2150 2540 4080 من وزن الجسم 35 50 68 104 208 328 496 637 1120 1448 1828 2201 3360 * يوصى باستخدام مشغل التروس اليدوي لا جزء اسم كربون   الصلب ل astm أشابة   الصلب ل astm غير القابل للصدأ   الصلب ل astm WCB lcb wc6 wc9 ج 5 راجع 8 CF 8M راجع 3 CF3M 1 الجسم a216 wcb A350 lcb a217 w6 a217 wc9 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 2 حلقة مقعد أ 105 A350 lf2 a182 f11 a182 f22 a182 f5 a182 f304 a182 f316 a182 f304l a182 f316l 3 وتد a216 wcb A350 lcb a217 w6 a217 wc9 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 4 إيقاف a182 f6 a182 f6 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 5 بونيه الجوز أ 194 2 ساعة أ 194 4 أ 194 7 أ 194 8 6 بونيه الترباس أ 193 ب 7 A320 l7 أ 193 ب 16 أ 193 ب 8 7 طوقا ss الجرح الجرح الحلزوني أو   ss دوامة الجرح ptfe 8 غطاء محرك السيارة a216 wcb a352 lcb a217 w6 a217 wc9 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 9 جلبة المقعد الخلفي a182 f6 a182 f6 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 10 التعبئة الجذعية الجرافيت أو ptfe 11 فانوس a182 f6 a182 f6 a182 f304 a182 f304 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 12 الجوز الغدة أ 194 2 ساعة أ 194 8 13 ييبولت الغدة أ 193 ب 7 أ 193 ب 8 14 دبوس الكربون الصلب أو غير القابل للصدأ   صلب 15 السدادة a182 f6 a182 f304 a182 f316 a182 f304l a182 f316l 16 شفة الغدة a216 wcb a351 cf8 17 الجوز الجذعية a439 d2 أو b148-952a 18 حلمة الثدي الكربون الصلب أو غير القابل للصدأ   صلب 19 الاحتفاظ الجوز الكربون الصلب 20 عجلة اليد حديد الدكتايل أو الكربون   صلب 21 لوحة الاسم الفولاذ المقاوم للصدأ أو الألومنيوم 22 h.w.lock الجوز مسام الكربونl
