3 "600LB الفولاذ المقاوم للصدأ غلوب صمام BB RTJ CF8 عجلة اليد BS1873

تم تصنيع الصمام الكروي مقاس 3 بوصات سعة 600 رطل وفقًا للمواصفة BS1873 معيار. جسم الصمام مصنوع من ASTM A351 CF8+STL. لديها الهيكلية خصائص غطاء الترباس ومباشرة من خلال النوع. وضع الاتصال الخاص به هو آر تي جيه. ولها وضع تشغيل عجلة اليد.

  • دفع:

    30% when order confirmed, 70% before shipment
  • أصل المنتج:

    China
  • اللون:

    Customization
  • ميناء الشحن:

    Shanghai, China
  • المهلة:

    30~60 days Ex Works after order confirmation
  • Material:

    ASTM A351 CF8+STL
  • Method of Operation:

    Hand Wheel
الاستفسار الآن
تفاصيل المنتج

وصف المنتج

يكتب

الكرة الأرضية صمام

مقاس

3"

ضغط

600 رطل

اتصال

آر تي جيه

عملية

يُسلِّم عجلة

جسم مادة

أستم A351 CF8+STL

تصميم نورم

BS1873

وجه لوجه البعد

ASME ب16.10

شفة البعد

ASME ب16.5

امتحان ورمز التفتيش

واجهة برمجة التطبيقات 598

درجة حرارة

-29 ~ 425 درجة مئوية

ملائم واسطة

ماء، النفط والغاز

الميزات

1. عملية التصنيع جيدة نسبيا وسهلة الصيانة.

2. صغير السكتة الدماغية العمل وقصيرة فتح وإغلاق الوقت؛

3. أداء الختم الجيد، الاحتكاك المنخفض بين الختم الأسطح وعمر الخدمة الطويل.

الرسم الفني

3" 600LB Stainless Steel Globe Valve BB RTJ CF8 Hand Wheel BS1873

فحص الأبعاد

3" 600LB Stainless Steel Globe Valve BB RTJ CF8 Hand Wheel BS1873

اختبار الضغط

3" 600LB Stainless Steel Globe Valve BB RTJ CF8 Hand Wheel BS1873

التعبئة

3" 600LB Stainless Steel Globe Valve BB RTJ CF8 Hand Wheel BS1873

تقرير التفتيش

3" 600LB Stainless Steel Globe Valve BB RTJ CF8 Hand Wheel BS18733" 600LB Stainless Steel Globe Valve BB RTJ CF8 Hand Wheel BS18733" 600LB Stainless Steel Globe Valve BB RTJ CF8 Hand Wheel BS18733" 600LB Stainless Steel Globe Valve BB RTJ CF8 Hand Wheel BS18733" 600LB Stainless Steel Globe Valve BB RTJ CF8 Hand Wheel BS1873

اترك رسالة

إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.

منتجات ذات صله
صمام كروي ذو حواف من الفولاذ المقاوم للصدأ OS&Y
صمام كروي من الفولاذ المقاوم للصدأ PN16 DN50 عجلة عقارب ذات حواف

يتميز الصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ PN16 DN50 بهيكل نمط مستقيم، وغطاء محرك مثبت بمسامير، وتشغيل العجلة اليدوية. تم تصميم الصمام الكروي OS&Y وفقًا للمعيار DIN 3356. تفاصيل سريعة يكتب الكرة الأرضية صمام الحجم الطبيعي DN50 الضغط الطبيعي PN16 بناء ب، ارتفاع الجذع، قرص التوصيل، مقعد متكامل نوع الاتصال شفة نوع العملية علبة التروس كود التصميم الدين 3356 وجها لوجه الدين 3202 نهاية شفة الدين 2543 امتحان & تقتيش الدين 3230 مادة الجسم غير القابل للصدأ فُولاَذ TrimMaterial غير القابل للصدأ فُولاَذ نطاق درجة الحرارة -196 درجة ~ +800 درجة واسطة المياه والنفط والغاز أصل الصين ميزة التصميم 1. هيكل الجسم ذو النمط المستقيم 2.OS&Y، الجذع الصاعد 3. غطاء محرك السيارة بمسامير 4. متوفر مع عملية الترس المخروطي 5. قم بتوصيل القرص من النوع 6. تآكل بسيط على وجه الختم أثناء تشغيل الصمام 7. مطلوب مساحة تركيب أصغر مجموعة منتجات Dervos الرئيسية مع مجموعة منتجات كاملة، تغطي قوائم منتجات Dervos البوابة، والكرة الأرضية، والفحص، والكرة، والفراشة، والفحص، وصمام التوصيل والمصافي. يمكننا أيضًا توفير الصمام البحري، وصمام تخفيض الضغط، والصمام الكروي للتحكم، وصمام رأس البئر، وما إلى ذلك

خمسة آلاف ومائتان واحد
CF8M API623 2 "600LB الفولاذ المقاوم للصدأ صمام الكرة الأرضية RF عقارب

تم تصنيع الصمام الكروي مقاس 2 بوصة سعة 600 رطل وفقًا لـ API 623 معيار. جسم الصمام مصنوع من ASTM A351 CF8M. لديها الهيكلية خصائص مقعد الصمام المنخفض والعالي للخارج والملحوم. اتصالها الوضع هو الترددات اللاسلكية. ولها وضع تشغيل عجلة اليد.

خمسة آلاف ومائتان واحد
صمام كروي من الفولاذ المقاوم للصدأ مقاس 3 بوصات سعة 300 رطل، اتصال RF، هيكل CF8M، عجلة يدوية، BS1873

تم تصنيع الصمام الكروي الفولاذي المقاوم للصدأ مقاس 3 بوصة 300LB وفقًا لمعيار BS1873. جسم الصمام مصنوع من A351 CF8M. إنه يتميز بالخصائص الهيكلية لصمام إغلاق الأمونيا. وضع الاتصال الخاص به هو RF. وله وضع تشغيل عجلة عقارب.

مصفاة من النوع Y
مصفاة من النوع Y مقاس 2 بوصة ووزن 150 رطلاً، متوافقة مع معايير ASTM ASME B16.34

مصفاة من النوع Y، مقاس 2 بوصة، سعة 150 رطلاً، مصنوعة وفقًا لمعيار ASME B16.34. جسم الصمام مصنوع من مادة ASTM A352 LCB. يتميز بخصائص هيكلية من BB وOS وY. طريقة توصيله هي RF.

مصفاة
اتصال RF، مصفاة من النوع Y مقاس 8 بوصات سعة 150 رطلًا، هيكل WCB، ASME B16.34

مصفاة من النوع Y مقاس 8 بوصات 150 رطل مصنوعة وفقًا لمعيار ASME B16.34. جسم الصمام مصنوع من ASTM A216 WCB. ويتميز بخصائص هيكلية مجهزة بقابس تصريف وطول هيكلي 495 مم. وضع الاتصال الخاص به هو RF.

مصفاة
مصفاة سلة 8 بوصة 150 رطل RF WCB ASME B16.34

مصفاة السلة 8 بوصة 150 رطل مصنوعة وفقًا لمعيار ASME B16.34. جسم الصمام مصنوع من ASTM A216 WCB. إنه يتميز بالخصائص الهيكلية لنوع السلة، الأسطوانة المفردة. وضع الاتصال الخاص به هو RF.

خمسة آلاف ومائتان واحد
dn250 10k صمام فحص بسكويت ويفر مزدوج اللوحة 594

يتميز صمام فحص القرص المزدوج ، المصنوع من a395 d1 ، بمقاومة ممتازة للتآكل. مصمم وفقًا للمواصفة api594 ، يتم توصيل صمام الفحص بالأنابيب ذات الرقاقة. هذا الصمام مؤهل ليتم وضعه في ظروف العمل البحرية.

مصفاة
DN250 PN40 DIN Y نوع مصفاة RF 1.0619 EN13709

مصفاة من النوع Y DN250 PN40 مصنوعة وفقًا لمعيار EN13709. جسم الصمام مصنوع من EN 10213 1.0619. لها الخصائص الهيكلية من النوع Y. وضع الاتصال هو RF.

خمسة آلاف ومائتان واحد
وصلة RF، صمام تغيير 2 بوصة سعة 300 رطل، هيكل WCB، عجلة يدوية، ASME B16.34

يتم إجراء تغيير على صمام 2 "300LB وفقًا لمعيار ASME B16.34. جسم الصمام مصنوع من ASTM A216 WCB. هو - هي لديه الخصائص الهيكلية لغطاء المكونات، والمواد الداخلية الشاملة هو F316L. وضع الاتصال الخاص به هو RF. ولها وضع تشغيل عقارب.

خمسة آلاف ومائتان واحد
DN50 PN25 صمام بوابة مغلف مزدوج للتدفئة مع OSY

هذا DN50 صمام البوابة هو أحد الدُفعات الحديثة من صمامات البوابة المغلفة بالتدفئة المزدوجة التي نطاقات القطر من DN50 إلى DN250. الغلاف المزدوج يمنع جسم الصمام من يجري تكويد عن طريق العزل

خمسة آلاف ومائتان واحد

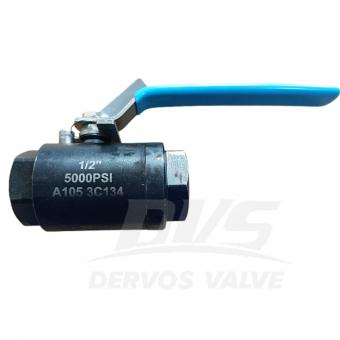

صمام الكرة الصلبة العائم A105 1/2”500PSI بمقبض رافعة NPT
