صمام إيقاف محكم الإغلاق من الفولاذ المقاوم للصدأ DN250 PN25 1.0619

  • دفع:

    30% when order confirmed, 70% before shipment
  • أصل المنتج:

    china
  • اللون:

    Customization
  • ميناء الشحن:

    Shanghai, China
  • المهلة:

    30~60 days Ex Works after order confirmation
  • Material:

    EN 10213 1.0619
الاستفسار الآن
تفاصيل المنتج

صمام الإيقاف المحكم DN250 PN25 مصنوع وفقًا لمعيار BS EN 13709. جسم الصمام مصنوع من EN 10213 1.0619. يتميز بخصائص هيكلية BB، OS&Y، وقرص تحكم مكافئ، ودرجة حرارة تشغيل 40 درجة مئوية، وضغط تشغيل 2.5 ميجا باسكال. طريقة توصيله هي EN1092-1 B1.

مواصفات صمام الإيقاف المحكم

يكتب

صمام كروي

مقاس

DN250

ضغط

PN25

اتصال

EN1092-1 B1

مادة الجسم

EN 10213 1.0619

معيار التصميم

BS EN 13709

وجهاً لوجه

BS EN 558-1 S.1

أطراف الفلنجة

BS EN 1092-B1

قانون الاختبار والتفتيش

BS EN 12266

الوسيلة المناسبة

الماء والنفط والغاز

الميزات الرئيسية لصمام الإيقاف المحكم

1. صمام إيقاف محكم الإغلاق من الفولاذ المقاوم للصدأ يوفر صمام DN250 PN25 1.0619 إغلاقًا موثوقًا به وتحكمًا مستقرًا في التدفق، وهو مثالي لأنظمة خطوط الأنابيب الصناعية ذات القطر الكبير (صمام إيقاف مغلق DN250 PN25).

2. صمام إيقاف DN250 PN25 1.0619 يضمن أداءً متينًا وإحكامًا آمنًا في ظل ظروف الضغط المتوسط، وهو مناسب لمحطات الطاقة والتطبيقات الصناعية العامة (صمام إيقاف من الفولاذ المقاوم للصدأ DN250).

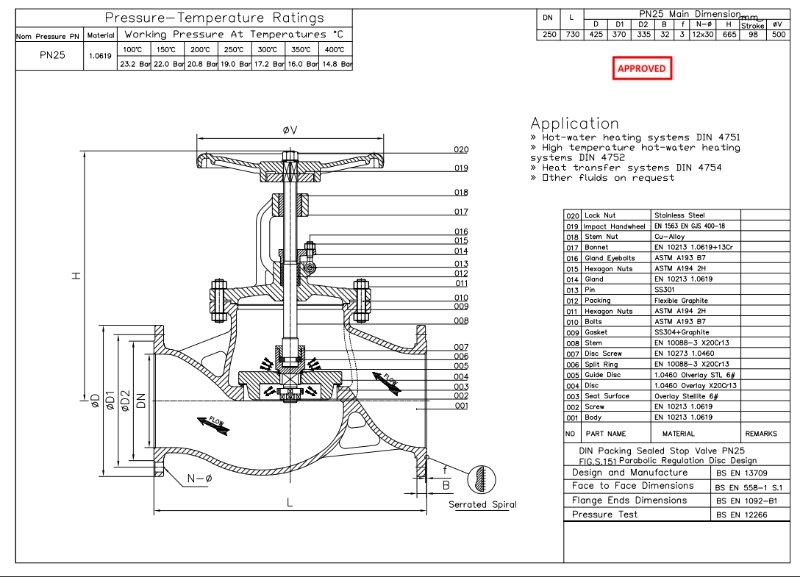

رسم فني لصمام إيقاف محكم الإغلاق

Sealed Stop Valve Technical Drawing

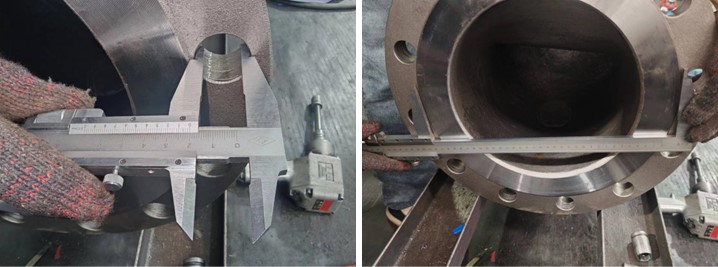

فحص أبعاد صمام الإيقاف المحكم

Sealed Stop Valve Dimension Inspection

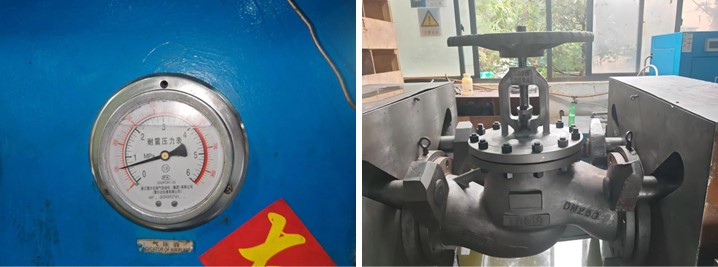

اختبار ضغط صمام الإيقاف المحكم

Sealed Stop Valve Pressure Testing

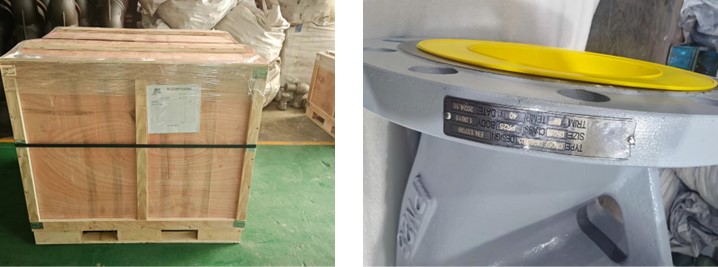

لوحة الاسم، ووضع العلامات، والتعبئة

Nameplate, Marking and Packing

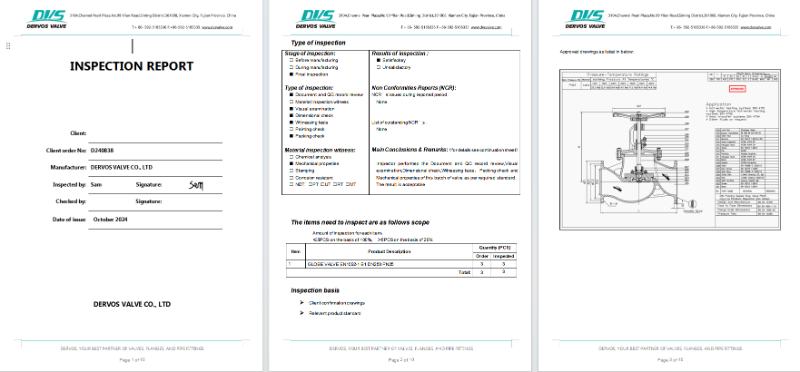

تقرير الفحص والوثائق
Nameplate, Marking and Packing
