تم تصنيع الصمام الكروي DN100 PN25 وفقًا لمعيار ISO 17292. جسم الصمام مصنوع من A351-CF8M. تتميز بالخصائص الهيكلية للكرة العائمة على شكل حرف T، ومضادة للحريق، ومضادة للكهرباء الساكنة، وجذع الصمام المضاد للطيران، ثنائي الاتجاه. وضع الاتصال الخاص به هو RF. ولها رافعة مع وضع تشغيل القرص.
دفع:
30% when order confirmed, 70% before shipmentأصل المنتج:
Chinaاللون:
Customizationميناء الشحن:
Shanghai, Chinaالمهلة:
30~60 days Ex Works after order confirmationMaterial:
A351-CF8MMethod of Operation:
Lever with dialوصف المنتج
|
يكتب |
صمام الكرة |
|
مقاس |
DN100 |
|
ضغط |
PN25 |
|
اتصال |
الترددات اللاسلكية |
|
عملية |
رافعة مع الاتصال الهاتفي |
|
مادة الجسم |
A351-CF8M |
|
معيار التصميم |
ايزو 17292 |
|
وجها لوجه الأبعاد |
معيار الشركة المصنعة |
|
أبعاد نهايات الفلنجة |
بس إن 1092-1 |
|
آمنة النار |
أبي 607 |
|
رمز الاختبار والفحص |
أبي 598 |
|
درجة حرارة |
-29 ~ 120 درجة مئوية |
|
متوسطة قابلة للتطبيق |
المياه والنفط والغاز |
سمات
1. مقاومة منخفضة للسوائل، هيكل بسيط، حجم صغير، ووزن خفيف؛
2. محكم وموثوق، مع ختم جيد، تشغيل وصيانة مريحة.
رسم تقنى _ رسم عن طريق الكمبيوتر
فحص الأبعاد
اختبار الضغط
لوحة الاسم والتعبئة
تقرير التفتيش
إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.
يمتلك الصمام الكروي ذو 3 اتجاهات من النوع t وصلة شفة وعلبة تروس وجسم ss304 والكرة والساق. يتميز الصمام الكروي ذو حواف 3 بوصات بمنافذ ثلاثية الاتجاه من النوع t والتي يمكنها توصيل أي زوج من المنافذ أو ثلاثة منافذ معًا. تفاصيل سريعة نوع صمام الكرة بحجم 3 " الضغط انسي 300 اعمال بناء ثلاثي صمام الكرة الإتصال اتصال ذو حواف عملية الوضع ناقل الحركة الجسم مواد a182 f304 صناعة والتصميم واجهة برمجة التطبيقات 6 د الضغط & أمبير ؛ مؤقت اسمي ب 16.34 من النهاية إلى النهاية الشفرة Asme b16.10 النهاية الإتصال Asme b16.5 تفتيش api 6d ، api 598 درجة الحرارة نطاق -29 ℃ ~ + 200 ℃ متوسط wog المعرفة ذات الصلة ما الفرق بين t port و l port 3-way ball valve؟ عادة ، يمكن تقسيم صمام الكرة ثلاثي الاتجاه إلى نوع t ونوع l. يمكن للصمام الكروي ثلاثي المنافذ على شكل t توصيل أي منفذين ، وحتى توصيل جميع المنافذ الثلاثة معًا في نفس الوقت. ومع ذلك ، فإن الصمام الكروي ثلاثي المنافذ l يمكنه فقط توصيل المنفذ المركزي بأي من المنافذ الجانبية أو فصل ثلاثة منافذ. التعليمات 1. هل يمكن تسليم الطلبات في الوقت المحدد؟ يتابع فريق المشتريات لدينا عن كثب مع كل طلب للتأكد من التسليم في الوقت المحدد لمعظم الطلبات. في عام 2018 ، تم تسليم أكثر من 90٪ من الطلبات في الوقت المحدد ، ونحن ملتزمون بتحسين الأداء. 2. ما هي مهلة التسليم العادي؟ بالنسبة للمواد العادية ، عادة ما يكون وقت التسليم حوالي 35 ~ 40 يومًا ، وبالنسبة للمواد المزيفة ، يمكن تقصير التسليم إلى 20 ~ 25 يومًا. نعتقد أن المهلة القصيرة يمكن أن تجعل عرضنا أكثر تنافسية ويساعدك على تأمين المزيد من الطلبات. 3. هل لديك مستويات أسعار مختلفة بالنسبة لنا؟ مع العديد من موردينا ، تتوفر مستويات أسعار مختلفة معنا ، لذلك يمكننا مساعدتك في كسب المزيد من العملاء من الأسواق المختلفة الذين يطلبون أسعارًا عالية ومتوسطة ومنخفضة.
DN100 3. Way Ball Valve هو عزل صمام مصمم لإعادة توجيه تدفق سيرفو الخدمةبدلا من اختناق أو تنظيم أغراض. مناسبة للمياه والبخار والغاز والزيت والنفط الخام والحمض والقلويات وغيرها من السوائل والغازات دون ميكانيكية الشوائب.
صمام كروي ثلاثي الاتجاهات له ثلاثة منافذ أو فتحات متصلة بأنابيب أو أنابيب لتدفق الغاز أو السوائل (وسائط) بالمرور من خلال.
هذا تراوحت جزمة صمامات البوابة من 3 بوصات إلى 32 بوصة. مع غير صاعد صمامات البوابة والإسفين الصلب ، والتي لا توجد بانتظام في مثل هذه الصمامات كبيرة الحجم ، هذه تعتبر صمامات البوابة خاصة تمامًا وموثوقة.
صمام كروي مثبت على مرتكز الدوران مقاس 16 بوصة × 12 بوصة سعة 600 رطل تم تصنيعه وفقًا لمعيار API6D. جسم الصمام مصنوع من A105. لديها الخصائص الهيكلية للنوع المنفصل، المثبتة على الجانب، الكرة الثابتة، المخفضة القطر. وضع الاتصال الخاص به هو RF. ولها وضع التشغيل الهوائي.
china ذات حواف منتج الصمام الكروي الطرفي ، تقدم Dervos بشفة صمام الكرة الطرفية ، ASTM A350 LF6 ، فئة 600 ، 1 / 2 بوصة ، قطعتان ، تزوير ، API 608 ، BS 5351 ، ASME B16.34.
تم تصميم صمام البوابة المصنوعة من الصلب المصبوب مقاس 16 بوصة مع علبة التروس وشفة RF بسعة 600 رطل وفقًا للواجهة api 600. يتميز صمام بوابة غطاء المحرك المثبت في الجذع المرتفع ، إسفين مرن ومقعد معدني. تفاصيل سريعة نوع بوابة صمام بحجم 16 " الضغط class600 اعمال بناء انسحب بونيه ، الجذع المرتفع ، نظام التشغيل ، إسفين مرن ، مقعد معدني الإتصال الترددات اللاسلكية شفة عملية ناقل الحركة كود التصميم api 600 وجها لوجه Asme b16.10 نهاية شفة Asme b16.5 الضغط & أمبير ؛ مؤقت اسمي ب 16.34 اختبار & أمبير ؛ تفتيش api 598 مواد الجسم أ 216 WCB مواد تقليم تقليم 5 نطاق درجة حرارة -29 ℃ ~ + 425 ℃ متوسط الماء والنفط والغاز الأصل الصين البعد & أمبير ؛ مواد الفئة 600 NPS في 2 2 1/2 3 4 6 8 10 12 14 16 18 20 24 د مم 50 65 80 100 150 200 250 300 350 400 450 500 600 L-L1(rf-bw) في 11.5 13 14 17 22 26 31 33 35 39 43 47 55 مم 292 330 356 432 559 660 787 838 889 991 1092 1194 1397 ل 2(رتج) في 11.625 13.125 14.125 17.125 22.125 26.125 31.125 33.125 35.125 39.125 43.125 47.25 55.375 مم 295 333 359 435 562 664 791 841 892 994 1095 1200 1407 ح(افتح) في 18.625 21.75 23.375 28 1/16 38 3/16 44 3/16 52.375 59 13/16 68.125 72.25 90.125 98 13/16 119 مم 474 553 593 713 970 1122 1330 1519 1730 1835 2290 2510 3022 ث في 9.875 9.875 11 13/16 13.75 19 11/16 22 1/16 28.375 24 24 24 24 30 30 مم 250 250 300 350 500 560 720 610 * 610 * 610 * 610 * 760 * 760 * بالوزن(كلغ) الترددات اللاسلكية 41 58 88 131 253 413 623 784 1288 1820 2150 2540 4080 من وزن الجسم 35 50 68 104 208 328 496 637 1120 1448 1828 2201 3360 * يوصى باستخدام مشغل التروس اليدوي لا جزء اسم كربون الصلب ل astm أشابة الصلب ل astm غير القابل للصدأ الصلب ل astm WCB lcb wc6 wc9 ج 5 راجع 8 CF 8M راجع 3 CF3M 1 الجسم a216 wcb A350 lcb a217 w6 a217 wc9 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 2 حلقة مقعد أ 105 A350 lf2 a182 f11 a182 f22 a182 f5 a182 f304 a182 f316 a182 f304l a182 f316l 3 وتد a216 wcb A350 lcb a217 w6 a217 wc9 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 4 إيقاف a182 f6 a182 f6 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 5 بونيه الجوز أ 194 2 ساعة أ 194 4 أ 194 7 أ 194 8 6 بونيه الترباس أ 193 ب 7 A320 l7 أ 193 ب 16 أ 193 ب 8 7 طوقا ss الجرح الجرح الحلزوني أو ss دوامة الجرح ptfe 8 غطاء محرك السيارة a216 wcb a352 lcb a217 w6 a217 wc9 a217 c5 a351 cf8 a351 cf8m a351 cf3 a351 cf3m 9 جلبة المقعد الخلفي a182 f6 a182 f6 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 10 التعبئة الجذعية الجرافيت أو ptfe 11 فانوس a182 f6 a182 f6 a182 f304 a182 f304 a182 f304 a182 f304 a182 f316 a182 f304l a182 f316l 12 الجوز الغدة أ 194 2 ساعة أ 194 8 13 ييبولت الغدة أ 193 ب 7 أ 193 ب 8 14 دبوس الكربون الصلب أو غير القابل للصدأ صلب 15 السدادة a182 f6 a182 f304 a182 f316 a182 f304l a182 f316l 16 شفة الغدة a216 wcb a351 cf8 17 الجوز الجذعية a439 d2 أو b148-952a 18 حلمة الثدي الكربون الصلب أو غير القابل للصدأ صلب 19 الاحتفاظ الجوز الكربون الصلب 20 عجلة اليد حديد الدكتايل أو الكربون صلب 21 لوحة الاسم الفولاذ المقاوم للصدأ أو الألومنيوم 22 h.w.lock الجوز مسام الكربونl

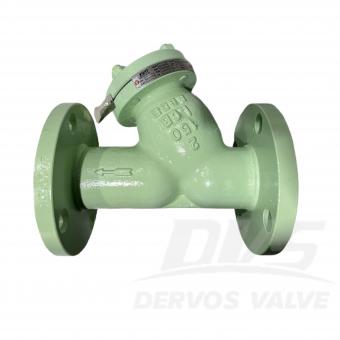

صُنعت مصفاة من النوع Y من الفولاذ المصبوب بقطر 2 بوصة ووزن 150 رطلًا وفقًا لمعيار ASME B16.34. جسم الصمام مصنوع من الفولاذ المقاوم للصدأ ASTM A216 WCB. يتميز بخصائص هيكلية من النوع Y، وطريقة توصيله هي RF. معايير المنتج يكتب مصفاة من الفولاذ المصبوب على شكل حرف Y مقاس 2 بوصة ضغط 150 رطل اتصال الترددات اللاسلكية مادة الجسم ASTM A216 WCB معيار التصميم ASME B16.34 وجهاً لوجه ASME B16.10 أبعاد الشفة معيار ASME B16.5 قانون الاختبار والتفتيش API 598 درجة حرارة -29 ~ 425 درجة مئوية الوسيلة المناسبة الماء والنفط والغاز سمات 1. هيكل من الفولاذ المصبوب مصمم وفقًا لمعيار ASME B16.34، مما يضمن القوة والموثوقية في ظل ظروف الخدمة من الفئة 150. 2. يوفر التكوين من النوع Y مع نهايات ذات حواف RF ترشيحًا فعالًا للحطام وسهولة الصيانة في أنظمة خطوط الأنابيب. الرسم الفني فحص الأبعاد اختبار الضغط تلوين لوحة الاسم والتغليف تقرير التفتيش
