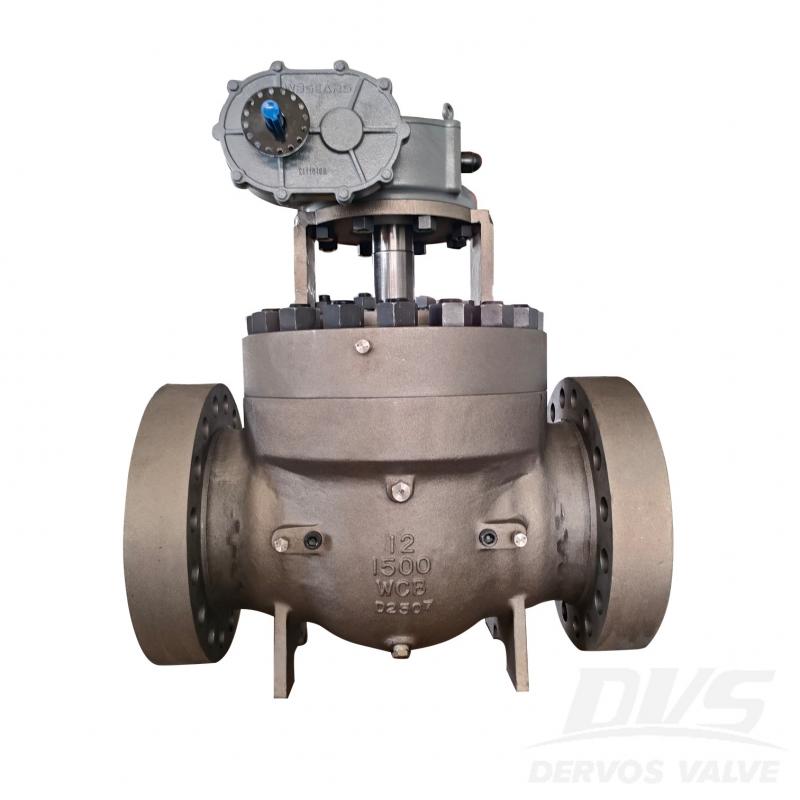

API6D، صمام كروي علوي للدخول مقاس 12 بوصة سعة 1500 رطل، وصلة RTJ، هيكل WCB، توربين

تم تصنيع الصمام الكروي العلوي مقاس 12 بوصة 1500 رطل وفقًا لمعيار API 6D. جسم الصمام مصنوع من ASTM A216 WCB. إنه يتميز بالخصائص الهيكلية للكرة المثبتة بالأعلى، والكرة الثابتة، والتجويف الكامل، والتصميم الآمن للحريق، ومضاد للكهرباء الساكنة، والانفجار. - ساق مقاوم، القطر الداخلي: 295 مم، وضع الاتصال الخاص به هو RTJ وله وضع تشغيل التوربين.

  • دفع:

    30% when order confirmed, 70% before shipment
  • أصل المنتج:

    China
  • اللون:

    Customization
  • ميناء الشحن:

    Shanghai, China
  • المهلة:

    30~60 days Ex Works after order confirmation
  • Material:

    ASTM A216 WCB
  • Method of Operation:

    Turbine Operation
الاستفسار الآن
تفاصيل المنتج

وصف المنتج

اكتب

صمام الكرة العلوي للدخول

الحجم

12"

الضغط

1500 رطل

الاتصال

رتج

العملية

تشغيل التوربينات

مادة الجسم

ASTM A216 WCB

معيار التصميم

واجهة برمجة التطبيقات 6D

الرئيس. ودرجة الحرارة.

أسم B16.34

وجها لوجه

أسم B16.10

نهاية الدايم.

أسم B16.5

رمز الاختبار والفحص

واجهة برمجة التطبيقات 6D

درجة الحرارة

-20 ~ 120درجة مئوية

الوسيط المطبق

المياه والنفط والغاز

المميزات

1. يعتمد الصمام الكروي ذو الإدخال العلوي هيكلًا مثبتًا في الأعلى، مما يسمح بالصيانة المضمنة المباشرة أو استبدال قلب الصمام والأختام دون إزالة خط الأنابيب، مما يقلل بشكل كبير من عبء أعمال الصيانة ووقت التوقف عن العمل؛

2. إنها تعتمد تصميم مقعد ثابت مع مواد مانعة للتسرب عالية الجودة لضمان أداء ختم ثنائي الاتجاه موثوق به، مما يمنع بشكل فعال تسرب الوسائط.

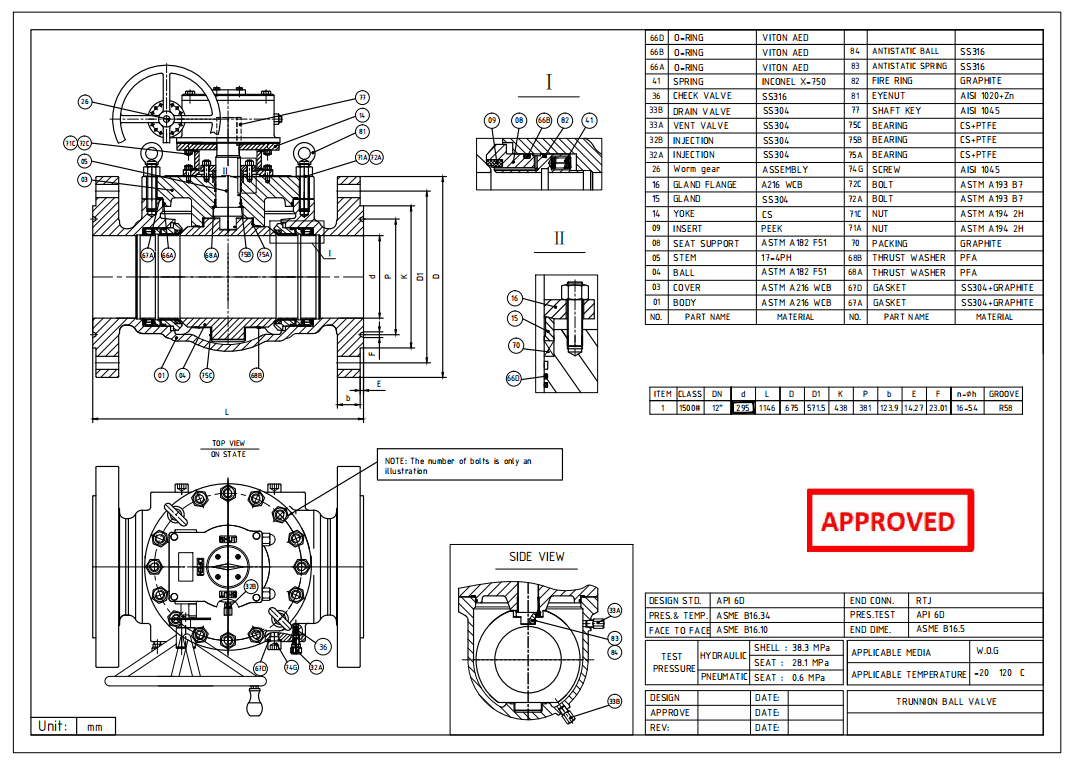

الرسم الفني

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

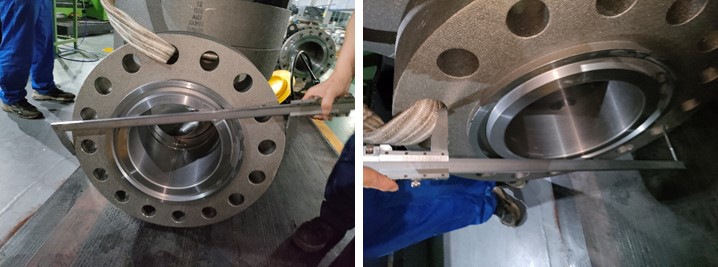

فحص الأبعاد

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

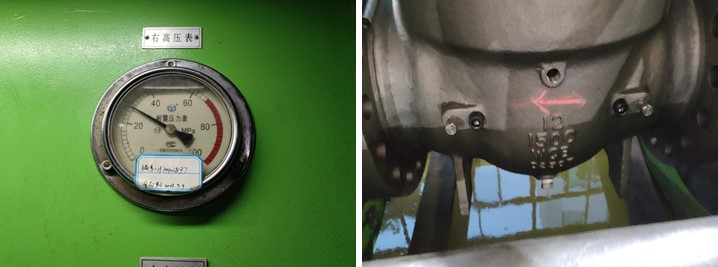

اختبار الضغط

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

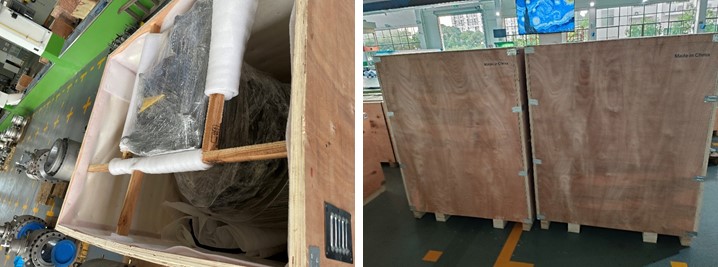

التعبئة

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

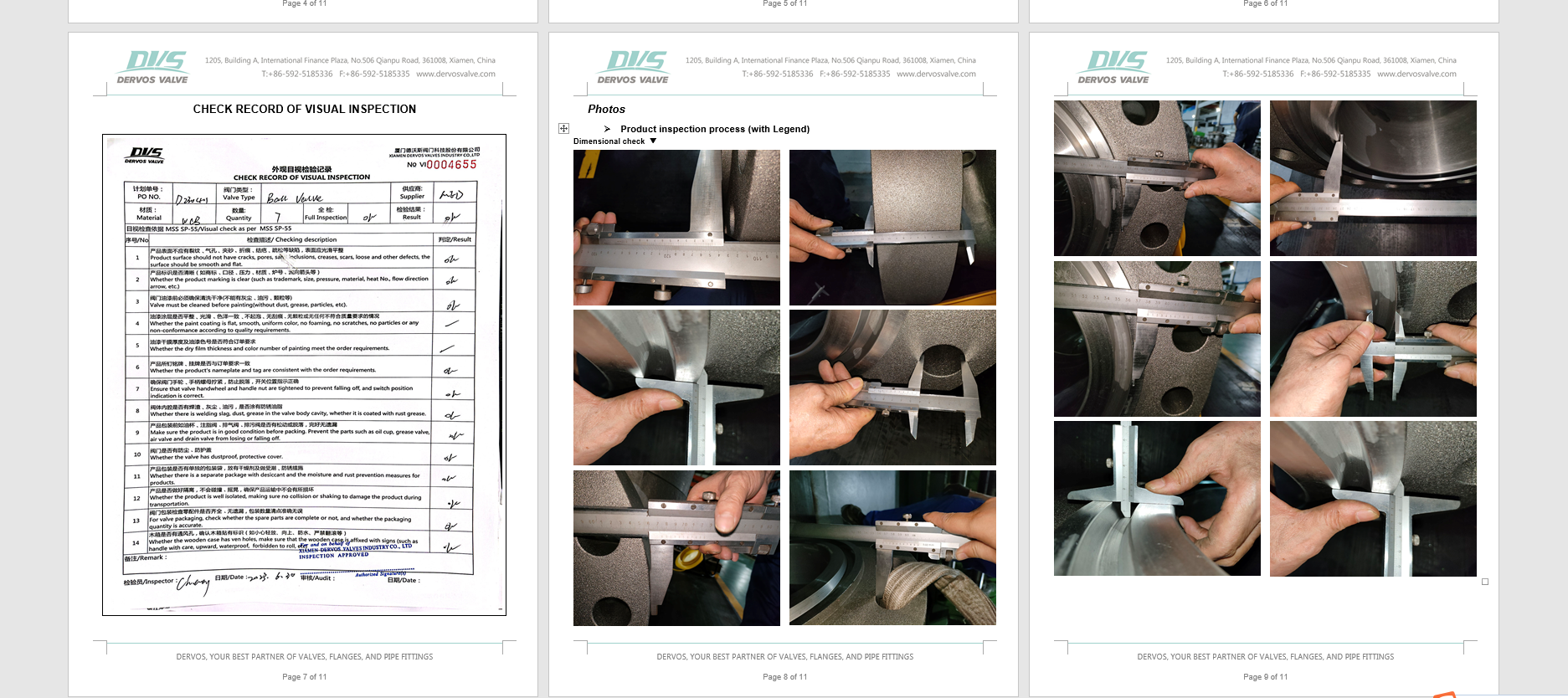

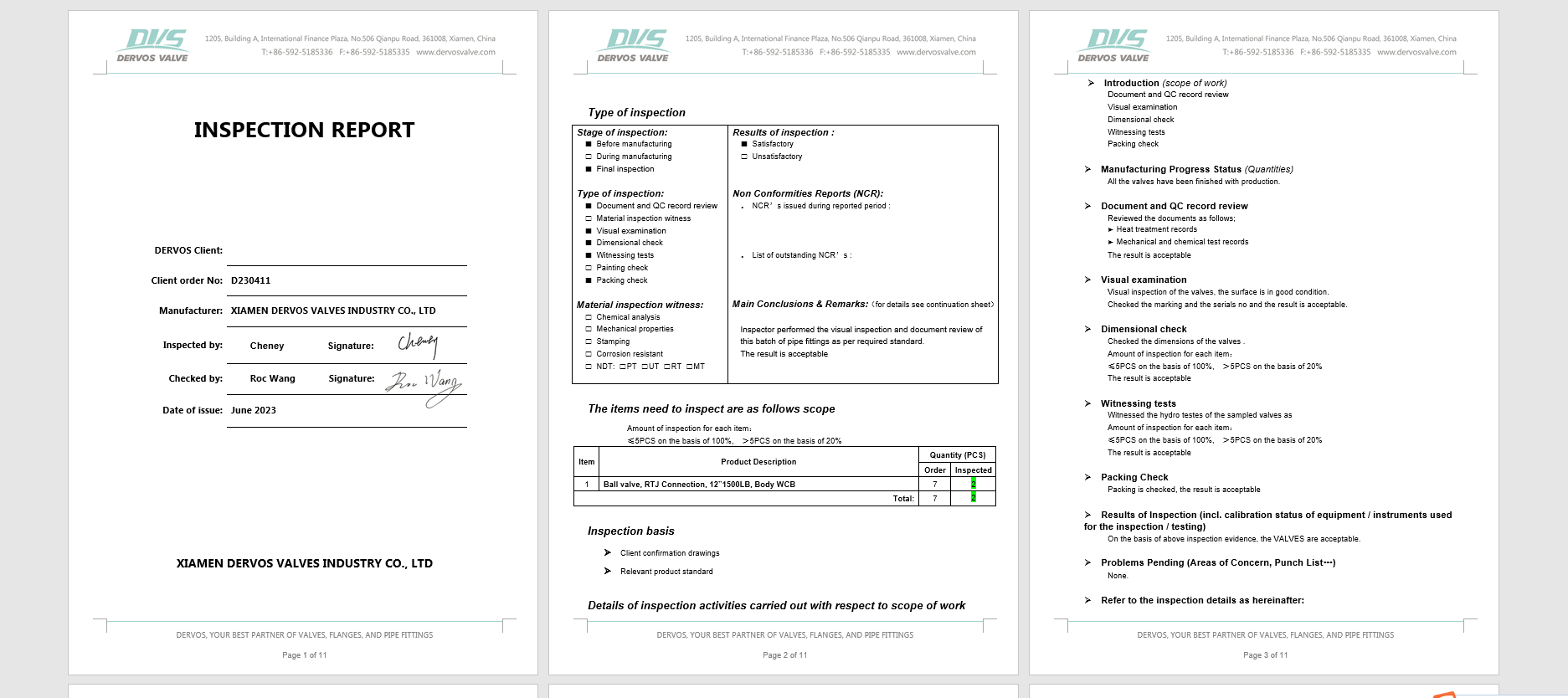

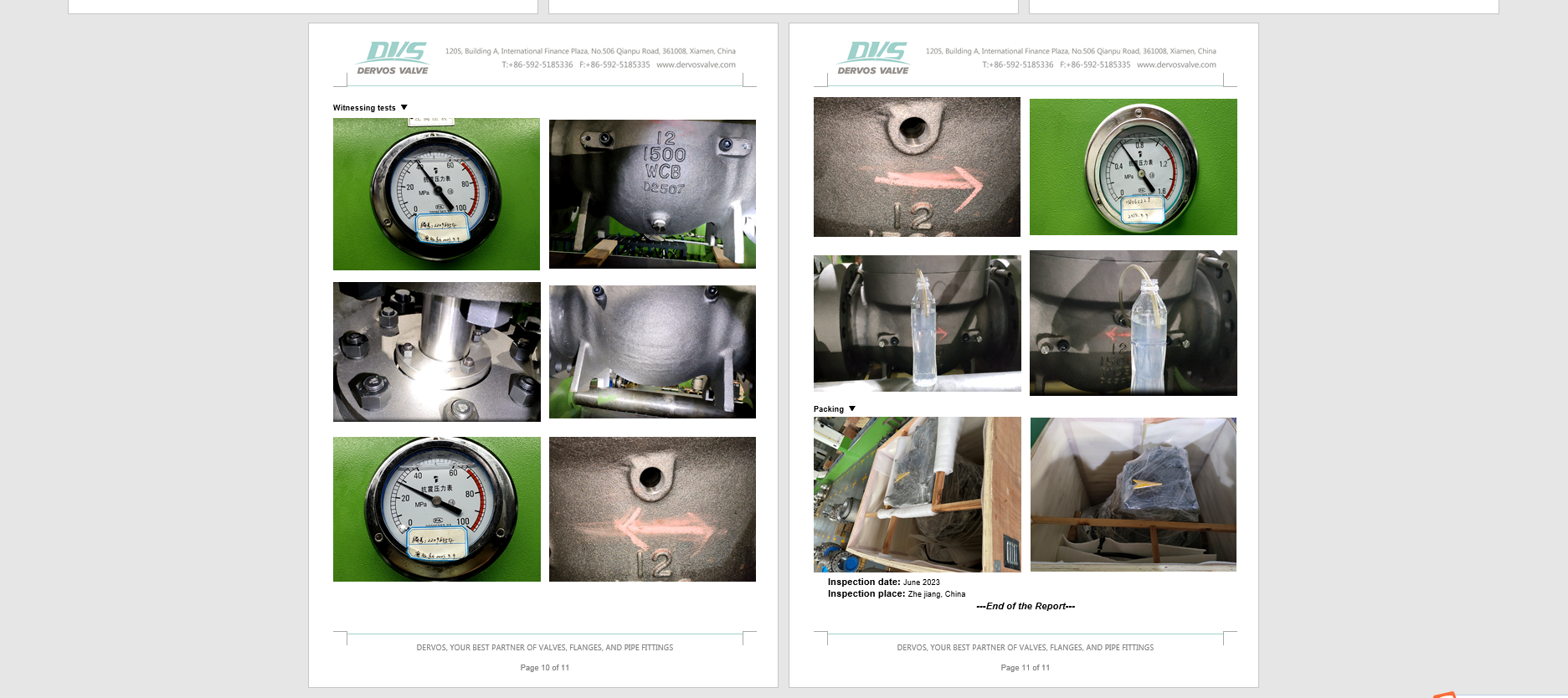

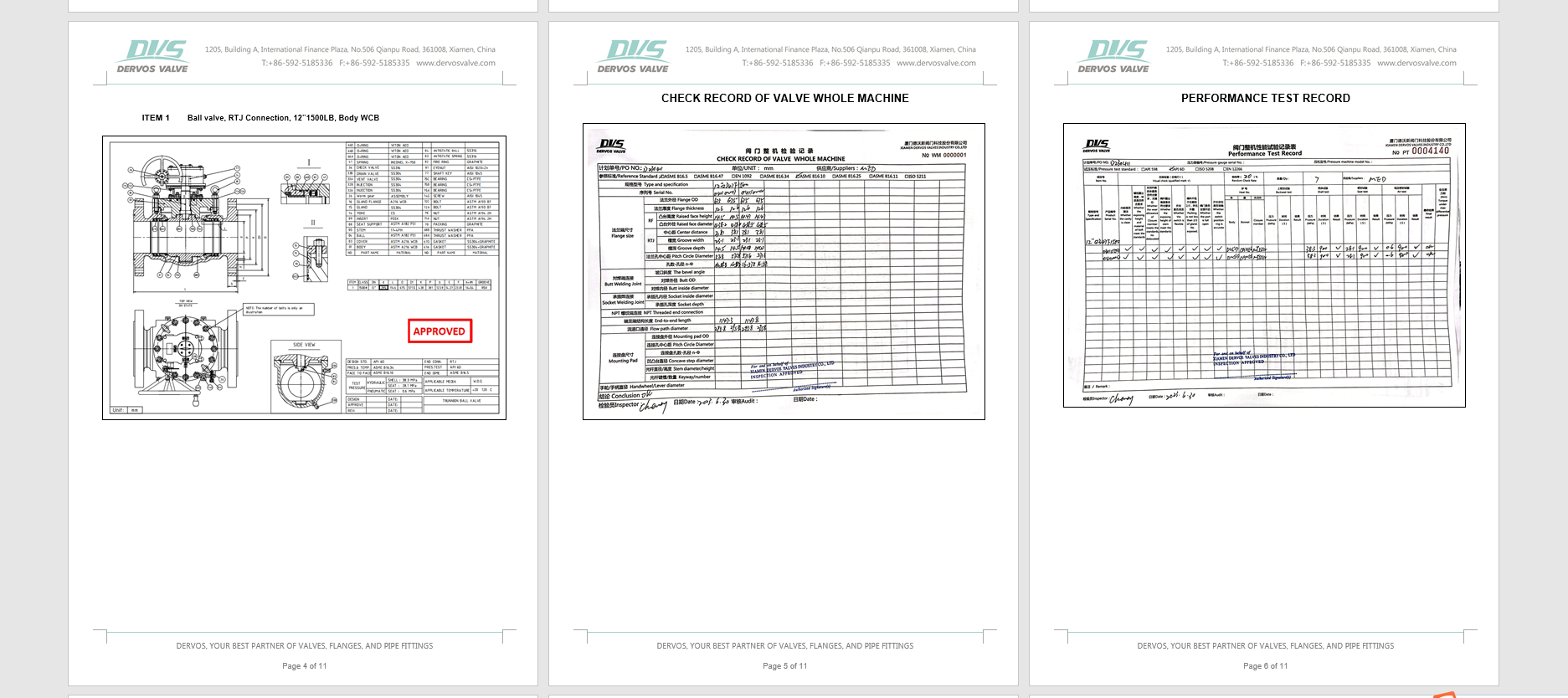

تقرير التفتيش

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine

API6D, 12" 1500LB Top Entry Ball Valve, RTJ Connection, Body WCB, Turbine
