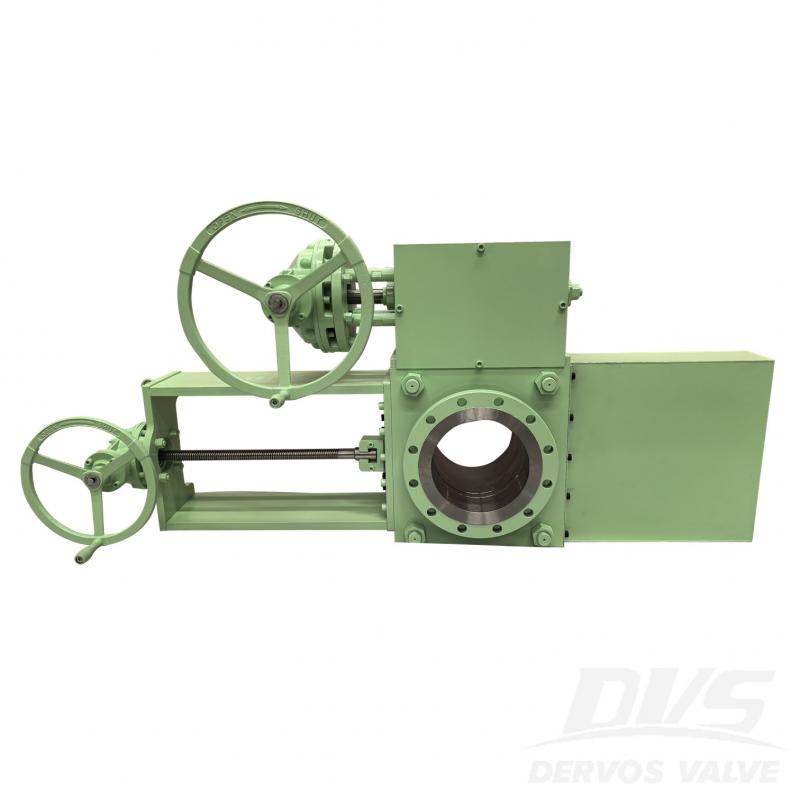

تم تصنيع الصمام الأعمى ذو الخط 10 بوصة 150LB وفقًا لمعيار ASME B16.34. جسم الصمام مصنوع من A105. له الخصائص الهيكلية المضادة للتنقيط. وضع الاتصال الخاص به هو RF. وله وضع تشغيل التوربين.
دفع:
30% when order confirmed, 70% before shipmentأصل المنتج:
Chinaاللون:
Customizationميناء الشحن:
Shanghai, Chinaالمهلة:
30~60 days Ex Works after order confirmationMaterial:
A105Method of Operation:
Turbine Operation
|
اكتب |
صمام الخط الأعمى |
|
الحجم |
10" |
|
الضغط |
150 رطل |
|
اتصال |
الترددات اللاسلكية |
|
العملية |
تشغيل التوربينات |
|
مادة الجسم |
A105 |
|
معيار التصميم |
أسم B16.34 |
|
البعد وجهًا لوجه |
معيار الشركة المصنعة |
|
بعد الشفة |
أسم B16.5 |
|
رمز الاختبار والفحص |
واجهة برمجة التطبيقات 598 |
|
درجة الحرارة |
-29 ~ 150درجة مئوية |
|
الوسيط المطبق |
المياه والنفط والغاز |
1. مجهزة بوظيفة الفتح والإغلاق السريع، لا يلزم تفكيك أو تركيب إضافي لتجهيزات الأنابيب، مما يقلل من وقت التشغيل وعبء العمل على العامل؛
2. مناسبة لمختلف الوسائط، بما في ذلك الغازات والسوائل والملاط والجسيمات، وتستخدم على نطاق واسع في صناعات مثل البتروكيماويات والمعادن والطاقة.
إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.
الصمام الأعمى الخطي (صمام النظارات) هو نوع من صمام البوابة الذي يقطع وسيط الغاز يدويًا أو كهربائيًا أو هوائيًا أو هيدروليكيًا. وهي مقسمة عمومًا إلى صمام كهربائي أعمى ، وصمام أعمى هيدروليكي ، وصمام مغلق بسدادة ، وصمام أعمى كهربائي مفتوح.
الصمام الأعمى الخطي هو نوع من صمام البوابة الذي يقطع وسط الغاز يدويًا أو كهربائيًا أو هوائيًا أو هيدروليكيًا. وهي مقسمة عمومًا إلى صمام كهربائي أعمى ، وصمام أعمى هيدروليكي ، وصمام مغلق بسدادة ، وصمام أعمى كهربائي مفتوح.
يتم استخدام الستائر الخطية في أنظمة خطوط الأنابيب عندما تكون هناك حاجة إما للإغلاق الكامل أو انتقال التدفق دون عوائق دون انخفاض كبير في الضغط. يتيح تصميم THD (التصميم من خلال الفتحة) إجراء تعديلات سريعة وسلسة في الموضع. يتميز متغير شريحة THD بتكوين متعدد البراغي، مما يجعل من السهل التشغيل بأبعاد منخفضة وجهاً لوجه. إن تضمين مسامير الجسم الإضافية يجعل هذا النمط مناسبًا بشكل خاص لتطبيقات الضغط العالي.
