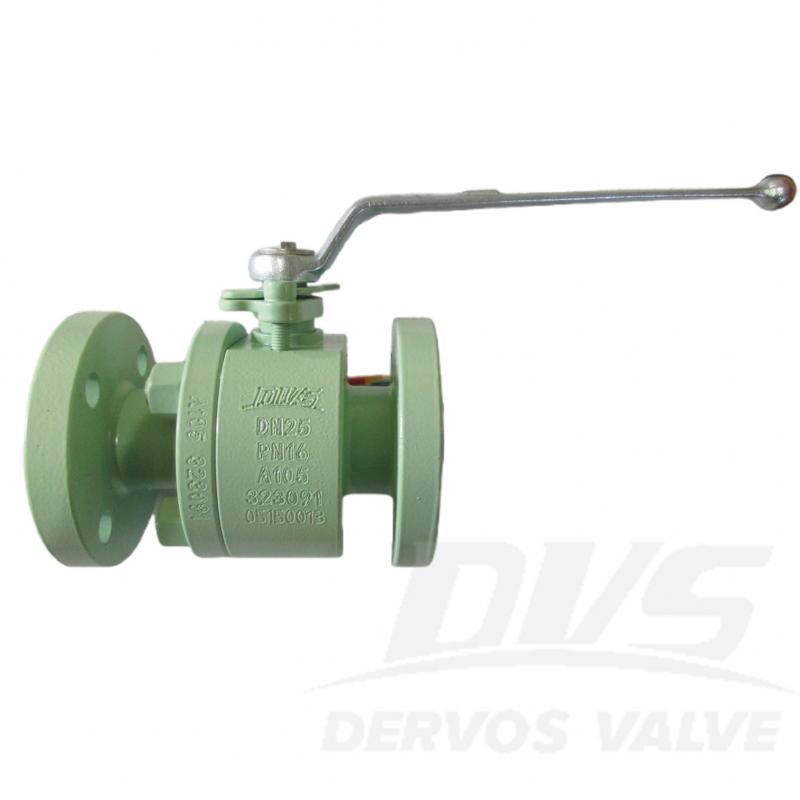

DN25 رقم PN 16 صمام الكرة العائمة المطروقة مُصنَّع وفقًا لمعيار ISO17292. جسم الصمام مصنوع من ASTM A105. يتميز بخصائص هيكلية: كرة عائمة، فتحة كاملة، تصميم مقاوم للحريق والكهرباء الساكنة، ساق مانعة للانفجار. وضع التوصيل هو EN1092-1 B1، ويعمل بعجلة يدوية.
دفع:
30% when order confirmed, 70% before shipmentأصل المنتج:
chinaاللون:
Customizationميناء الشحن:
Shanghai, Chinaالمهلة:
30~60 days Ex Works after order confirmation|

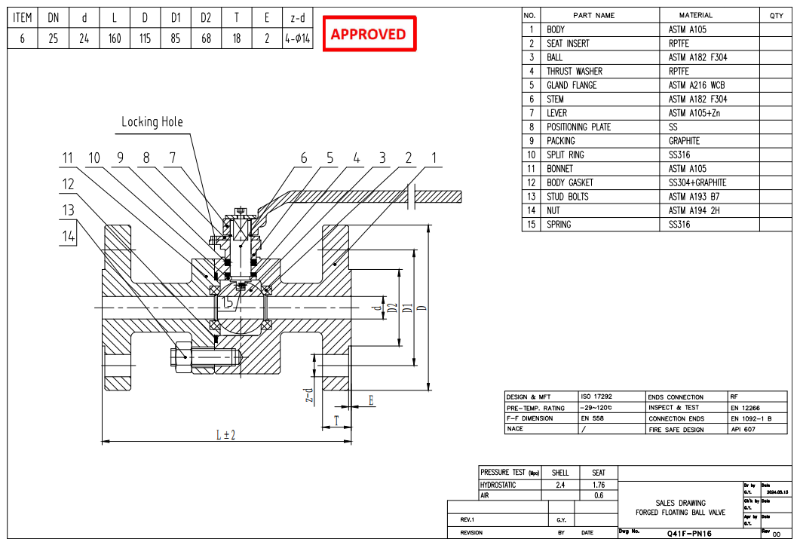

يكتب |
صمام الكرة العائمة المطروقة |
|
مقاس |
DN25 |
|
ضغط |
بي إن 16 |
|
اتصال |
EN1092-1 B1 |
|
عملية |
واجب منزلي |
|
مادة الجسم |
ASTM A105 |
|
معيار التصميم |
ايزو 17292 |
|
وجها لوجه |
EN 558 |
|
إنهاء الاتصال |
ترددات الراديو |
|
رمز الاختبار والتفتيش |
EN 12266 |
|
تصميم آمن من الحرائق |
API 607 |
|
درجة حرارة |
-29 ~ 120 درجة مئوية |
|
الوسيلة المناسبة |
المياه والنفط والغاز |
1. مصنوع من الفولاذ الكربوني ASTM A105، مما يضمن قوة عالية وأداء ختم موثوق به تحت PN16 ضغط.
2. تصميم الكرة العائمة المتوافق مع ISO 17292 يوفر تشغيلًا سلسًا وتحكمًا فعالًا في التدفق.
إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.
