مشروع مجمع خزانات شركة البنية التحتية النفطية الوطنية في زيمبابوي (NOIC)
تستند هذه المقالة إلى مشروع مجمع خزانات تابع لشركة البنية التحتية النفطية الوطنية في زيمبابوي (NOIC)، مع التركيز على التحديات العملية في عزل خط الأنابيب والصيانة والتحويل، بما في ذلك الوسائط القابلة للاشتعال، ومتطلبات التشغيل تحت الضغط، والموثوقية العالية في الظروف الخارجية.
يتضمن الحل صمامًا مغلقًا من نوع التأرجح بقطر 10 بوصات ووزن 150 رطلاً، مصممًا وفقًا لـ ASME B16.34 يتميز هذا الصمام بهيكل من الفولاذ المصبوب WCB ومانع تسرب معدني تم اختباره وفقًا لمعايير API 598 الخاصة بانعدام التسرب. وبفضل آلية التشغيل بالتروس الدودية وآلية منع التشغيل الخاطئ، يتيح الصمام إمكانية التبديل الآمن للعزل دون الحاجة إلى تخفيف الضغط أو إيقاف التشغيل.
1) مادة قابلة للاشتعال ذات متطلبات أمان عالية
المادة المنقولة هي البترول. أي تسرب قد يؤدي إلى حوادث خطيرة تتعلق بالسلامة. لذلك، يلزم ضمان سلامة عالية للإحكام وموثوقية تشغيلية فائقة.
2) متطلبات العزل تحت الضغط
لا تستطيع الصمامات التقليدية توفير عزل تام دون تخفيف الضغط أثناء الصيانة. ويؤدي تخفيف الضغط إلى توقف العمليات، وفقدان المنتج، وتكاليف إضافية لإعادة التشغيل.
3) التركيب الخارجي مع متطلبات موثوقية عالية
يتم تركيب الصمام في محطة خارجية. يجب أن يتحمل الظروف البيئية للموقع وأن يضمن تشغيلاً مستقراً مع التحكم في مخاطر التشغيل الخاطئ على المدى الطويل.
لمعالجة الشروط المذكورة أعلاه، قامت شركة Dervos Valve بتوريد صمام بقطر 10 بوصات وقوة 150 رطلاً صمام خطي متأرجح مع الميزات التصميمية الرئيسية التالية:
1) معيار التصميم والمواد
تم تصميم وتصنيع الصمام وفقًا لمعيار ASME B16.34. مادة جسم الصمام هي فولاذ كربوني مصبوب WCB، مناسب لظروف خدمة البترول، مع نطاق درجة حرارة من -29 درجة مئوية إلى 150 درجة مئوية، مما يوفر مقاومة كافية للتآكل وقوة ميكانيكية.
2) أداء منع التسرب
يعتمد زوج الختم على هيكل ختم ناعم مصنع بدقة، تم اختباره وفقًا لمعيار API 598. وهو يحقق عدم تسرب موثوق به في ظل ظروف خدمة البترول، مما يضمن عزل خط الأنابيب بشكل آمن.
3) هيكل ستائر متأرجحة
تتيح الصفيحة المتأرجحة للإغلاق التبديل بين وضعيتي التدفق والإغلاق دون الحاجة إلى تفكيك الأنابيب أو تخفيض الضغط. وهذا يُمكّن من الانتقال السريع ويحل مشكلة الصمامات التقليدية في تحقيق عزل إيجابي فوري.

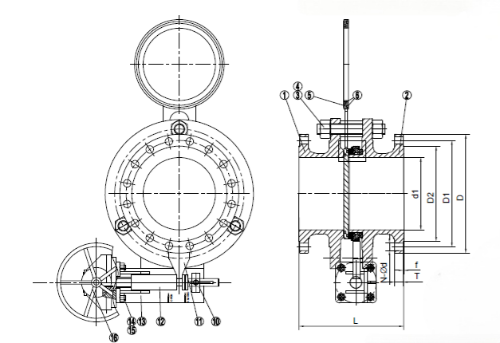

رسم فني للستائر المتأرجحة
4) تصميم التشغيل والسلامة
بفضل تجهيزها بمشغل تروس دودي وجهاز مضاد للتشغيل الخاطئ، تضمن الصمامات التشغيل اليدوي السلس مع مؤشر واضح للموضع، مما يقلل من خطر التشغيل غير الصحيح في ظروف الحقل.
بعد التشغيل، حقق الحل الفوائد التالية:
1) أداء عزل موثوق
يتوافق الصمام مع متطلبات معيار API 598 الخاصة بالتسريب. لم يُلاحظ أي تسريب أثناء التشغيل، مما يضمن أداءً آمناً لخط الأنابيب.
2) تحسين كفاءة الصيانة
يُتيح التصميم المتأرجح إمكانية العزل أثناء التشغيل دون الحاجة إلى تخفيف الضغط. كما يُقلل وقت الصيانة بشكل ملحوظ، مما يُقلل من انقطاع الإنتاج.
3) السلامة التشغيلية الخاضعة للرقابة
يقلل مؤشر الوضع الأعمى الواضح والتصميم المضاد للتشغيل الخاطئ من المخاطر التي يتعرض لها مشغلو الحقول، بما يتماشى مع ممارسات إدارة السلامة في منشآت النفط والغاز.
في هذا المشروع، قدمت شركة ديرفوس فالف حلاً لصمامات خطية مغلقة من النوع المتأرجح، يحقق عزلاً آمناً أثناء التشغيل المستمر في قطاع النفط. يضمن هذا الحل موثوقية إحكام طويلة الأمد، ويلبي متطلبات المشروع المتعلقة بالسلامة والموثوقية والكفاءة التشغيلية في تطبيقات البنية التحتية النفطية الوطنية.
