تُستخدم صمامات البوابة والصمامات العمياء لعزل خطوط الأنابيب، لكنها تعمل وفق مبادئ مختلفة بشكل أساسي. في أنظمة الأنابيب الصناعية، إذا كان الهدف هو عزلة جسدية حقيقية (في حالة العزل الإيجابي)، فإن الصمام الأعمى (صمام أعمى / صمام خط أعمى) يكون عمومًا أكثر موثوقية من الصمامات التقليدية. فبدلاً من الاعتماد على إحكام إغلاق المقعد، فإنه يعزل الوسط من خلال لوحة عمياء صلبة وهذا ما يحدد نطاق تطبيقه وقيمته الهندسية. يمكن فهم الخصائص الرئيسية للصمام الأعمى من منظور هندسي على النحو التالي: 1. العزلة الجسدية المطلقة لو انعدام التسرب إذا كان ذلك مطلوبًا، فإن الصمامات التقليدية (مثل صمامات البوابة أو صمامات الكرة) تشكل خطرًا، لأن أدائها يعتمد على سلامة الختم. تتبع الصمامات العمياء منطقًا مختلفًا: ▶ إذا تم إدخال صفيحة صلبة، فسيتم حجب التدفق تمامًا ▶ إذا تم وضع اللوحة العمياء بشكل صحيح، فلن يكون فشل الإحكام مصدر قلق بعد الآن وهذا يجعل الصمامات العمياء أكثر ملاءمة لـ: ● عزل خطوط أنابيب النفط والغاز ● مواد قابلة للاشتعال (البترول، الغاز الطبيعي المسال، المواد الكيميائية) ● نظام بخار عالي الحرارة s الخلاصة الهندسية: إذا كان المشروع يتطلب عزلاً يمكن التحقق منه، فيجب إعطاء الأولوية للصمام الأعمى على الصمامات الصناعية التي تعتمد على منع التسرب. 2. إمكانية التشغيل المباشر تتطلب الستائر التقليدية ذات المجرفات والفواصل عادةً تفكيك الحافة، مما يزيد من تعقيد التشغيل ويؤدي إلى مخاطر تتعلق بالسلامة. الصمامات العمياء (مثل صمام ستائري منزلق تم تصميم صمامات التأرجح والستائر ذات الأغطية المتحركة بنهج مختلف: ▶ إذا تطلب الأمر التبديل المتكرر بين التشغيل والصيانة، فيجب تقليل التدخل اليدوي إلى الحد الأدنى. ▶ إذا لم يُسمح بالإغلاق، فيجب إجراء عملية التحويل في ظل ظروف خط الأنابيب المضغوط (رهناً بالتصميم المحدد). لذلك: ● صمام انزلاقي مغلق: مناسب للمساحات المحدودة ومتطلبات التشغيل الآلي العالية ● صمام الستارة المتأرجح: بنية بسيطة، مناسبة لتردد التبديل المتوسط إلى المنخفض ● صمام حجب الرؤية على شكل نظارة : مناسب للتشغيل بتردد منخفض والمشاريع الحساسة للتكلفة الخلاصة الهندسية: إذا كانت الصيانة متكررة أو كان الإيقاف غير ممكن، فيجب إعطاء الأولوية لصمام مغلق مزود بإمكانية التشغيل المباشر. 3. الموثوقية الميكانيكية لا تعتمد موثوقية الصمام الأعمى على أنظمة منع التسرب المعقدة، بل على: ● الاستقرار الهيكلي الميكانيكي ● قوة المادة (مثل A105، WCB، F22، LF2) ● طريقة التشغيل (يدوي، أو يعمل بالتروس، أو هيدروليكي) ▶ إذا كانت ظروف التشغيل تتضمن درجة حرارة عالية أو ضغطًا عاليًا أو مواد أكالة، فإن الصمامات التي تعتمد على منع التسرب تكون أكثر عرضة للفشل ▶ في حال استخدام صمام مغلق، فإن الخطر الأساسي يتحول إلى التصميم الهيكلي وآليات التشغيل تشمل التطبيقات النموذجية ما يلي: ● أنظمة عزل المصافي ● مصانع البتروكيماويات ● خطوط البخار في محطة توليد الطاقة الخلاصة الهندسية: إذا كانت عواقب فشل النظام بالغة الأهمية، فيجب إعطاء الأولوية للحلول الموثوقة هيكليًا على تصميمات الصمامات التي تعتمد على منع التسرب. 4. تصميم نظام التعشيق الآمن في المشاريع العملية، يُعد الخطأ التشغيلي أحد المخاطر الرئيسية. تُجهز الصمامات العمياء عادةً بما يلي: ● قفل الوضع الميكانيكي ● أجهزة التعشيق لمنع التشغيل الخاطئ ● مؤشر واضح لوضع الفتح/الإغلاق ▶ إذا كانت مادة العملية قابلة للاشتعال أو سامة، فيجب تقليل خطر سوء التشغيل إلى أدنى حد. ▶ في حال استخدا...
يُعد اختيار نوع الصمام الصناعي المناسب أحد أهم القرارات في تصميم النظام. فالاختيار غير المناسب، حتى مع استخدام صمامات عالية الجودة، قد يؤدي إلى التسرب، وفقدان الضغط، والاهتزاز، والحاجة إلى صيانة متكررة، وانخفاض كفاءة التشغيل على المدى الطويل. يغطي هذا الدليل أنواع الصمامات الصناعية الرئيسية ، وتطبيقاتها ومزاياها وقيودها، إلى جانب رؤى عملية لمساعدتك في اختيار الصمام المناسب لمشروعك في عام 2026. ما هي أنواع الصمامات الصناعية؟ تشير أنواع الصمامات الصناعية إلى تصاميم الصمامات المختلفة المستخدمة للتحكم في تدفق السوائل في أنظمة الأنابيب أو تنظيمه أو عزله. كل نوع مصمم لوظيفة محددة، مثل الإغلاق أو الخنق أو منع التدفق العكسي، ويُعد اختيار النوع الصحيح أمرًا بالغ الأهمية لسلامة النظام وكفاءته. خمسة أنواع رئيسية من الصمامات الصناعية وتطبيقاتها 1. صمام كروي الأفضل لـ: الإغلاق السريع وانخفاض الضغط تستخدم صمامات الكرة كرة دوارة ذات تجويف مستقيم. وعند فتحها بالكامل، فإنها توفر مقاومة ضئيلة، مما يجعلها واحدة من أكثر الخيارات كفاءة لنقل السوائل. التطبيقات الشائعة: ● خطوط أنابيب النفط والغاز ● أنظمة الضغط العالي ● عمليات تشغيل/إيقاف متكررة ملاحظات الاختيار: ● تصميمات الفتحة الكاملة تقلل من فقد الطاقة ● تتميز صمامات الكرة ذات المقعد المعدني بأداء أفضل في الظروف الكاشطة أو ذات دورات التشغيل العالية تجنبه في الحالات التالية: يلزم التحكم الدقيق في التدفق. قد يؤدي الخنق باستخدام صمام كروي إلى تلف أسطح منع التسرب بمرور الوقت. 2. صمام البوابة الأفضل لـ: خدمة العزل ذات مقاومة التدفق المنخفضة تعمل صمامات البوابة عن طريق رفع البوابة من مسار التدفق. وهي تُستخدم على نطاق واسع في خطوط الأنابيب ذات الأقطار الكبيرة حيث يكون التشغيل الكامل أو الإغلاق الكامل مطلوبًا. التطبيقات الشائعة: ● خطوط أنابيب نقل الطاقة لمسافات طويلة ● أنظمة معالجة المياه ● خطوط البخار ذات درجة الحرارة العالية ملاحظات الاختيار: ● انخفاض الضغط شبه معدوم عند الفتح الكامل ● توفر صمامات البوابة الإسفينية إحكامًا أفضل في ظروف درجات الحرارة العالية تجنبه في الحالات التالية: يتطلب الأمر تشغيلًا أو تحكمًا متكررًا. صمامات البوابة غير مصممة للتشغيل المتكرر. 3. صمام كروي الأفضل لـ: تنظيم التدفق بدقة تقوم صمامات الكرة الأرضية بدفع السائل عبر مسار تدفق متحكم فيه، مما يسمح بالتحكم الدقيق في التدفق وثباته. التطبيقات الشائعة: ● أنظمة البخار ● العمليات ذات درجات الحرارة العالية ● تطبيقات تنظيم التدفق ملاحظات الاختيار: ● أداء ممتاز في التحكم في السرعة ● تشغيل مستقر في ظل ظروف تدفق متقلبة تجنبه في الحالات التالية: يجب تقليل انخفاض الضغط إلى أدنى حد. صمامات الكرة الأرضية بطبيعتها تخلق مقاومة تدفق أعلى. 4. صمام عدم الرجوع الأفضل لـ: منع التدفق العكسي التلقائي تعمل صمامات الفحص تلقائيًا بناءً على اتجاه التدفق، مما يمنع التدفق العكسي الذي قد يتسبب في تلف المعدات. التطبيقات الشائعة: ● خطوط تصريف المضخة ● أنظمة الضواغط ● شبكات أنابيب العمليات ملاحظات الاختيار: ● تعمل صمامات الفحص المزدوجة والصامتة على تقليل ظاهرة الطرق المائي. ● يُعدّ اختيار المقاس المناسب والتركيب الصحيح أمراً بالغ الأهمية لتجنب اهتزاز القرص. تجنبه في الحالات التالية: يلزم إيقاف التشغيل أو العزل اليدوي. 5. صمام مغلق (صمام مغلق للخط) الأفضل لـ: العزل الإيجابي وأقصى درجات الأمان توفر الصمامات العمياء عزلاً مادياً عن طريق إدخال صفيحة صلبة في خط الأنابيب. وعلى عكس الص...
حديثاً، صمام ديرفوس ساعدت عميلاً في المجر على التغلب على تحدٍ شائع في أنظمة البخار الصناعية: كيفية عزل خطوط الأنابيب ذات درجات الحرارة العالية بأمان دون حدوث تسرب أو توقف. نظراً لتشغيل النظام ببخار مشبع عند درجة حرارة تقارب 250 درجة مئوية، وتعرضه لدرجات حرارة منخفضة تصل إلى -39 درجة مئوية، فقد تطلب نظام العميل حلاً متيناً وموثوقاً. غالباً ما تفشل الصمامات التقليدية في الحفاظ على إحكام الإغلاق في مثل هذه الظروف، كما تتطلب طرق العزل التقليدية تخفيض ضغط الخط، مما يزيد من وقت التوقف ومخاطر التشغيل. ولمعالجة هذه التحديات، قامت شركة ديرفوس بتوريد DN400 PN40 صمام خطي منزلق مغلق صُممت هذه الصمامات خصيصاً لتناسب الظروف القاسية للمشروع. وتتيح آلية الإغلاق المنزلقة للمشغلين التبديل بين وضعيتي التدفق والعزل دون الحاجة إلى تفريغ ضغط النظام، مما يعزز السلامة والكفاءة أثناء الصيانة. مصنوع من فولاذ 20GML المطروق وهيكل مانع للتسرب من الفولاذ المقاوم للصدأ المعدني، صمام يُقدّم أداءً موثوقًا به في كلٍّ من البخار ذي درجات الحرارة العالية والظروف المناخية الخارجية القاسية. يُقلّل تصميمه ذو الفتحة الكاملة من مقاومة التدفق، بينما يضمن المُشغّل اليدوي ذو التروس الدودية تشغيلًا سلسًا ومُتحكّمًا به حتى في الأحجام الكبيرة ومعدلات الضغط العالية. كما تُقلّل ميزات السلامة، مثل أجهزة منع التشغيل الخاطئ وهياكل الألواح الواقية، من مخاطر الأخطاء أثناء المناولة. منذ تركيبه، مكّن الصمام من التشغيل الخالي من التسريبات، وإجراءات الصيانة الأكثر أمانًا، والأداء المستقر في درجات الحرارة القصوى. صُمم الصمام ليدوم لأكثر من 30 عامًا، مما يوفر حلاً طويل الأمد قليل الصيانة، ويمنح العميل الثقة في موثوقية نظام البخار وسلامته. يسلط هذا المشروع الضوء على كيفية تمكن صمام الخط المنزلق المصمم بعناية من حل تحديات العزل الحرجة في تطبيقات البخار ذات درجات الحرارة العالية، حيث يج
في مشروع نظام بخار صناعي في المجر، DN400 PN40 صمام ستائري منزلق تم تطبيق ذلك لتحقيق عزل آمن وإغلاق تام بدون تسرب في ظل ظروف درجات الحرارة العالية.
في أنظمة البخار الصناعية، غالباً ما تواجه أنشطة الصيانة العديد من التحديات العملية.
تضمنت القضايا الرئيسية في هذا المشروع ما يلي:
● كان وسيط العملية هو البخار، مع درجة حرارة تشغيل تبلغ حوالي 250 درجة مئوية ونطاق درجة حرارة تصميم من -39 درجة مئوية إلى 350 درجة مئوية، مما يتطلب من المعدات تحمل ظروف درجات الحرارة العالية والمنخفضة.
● يتطلب نظام البخار أداءً عاليًا في منع التسرب؛ فالصمامات التقليدية معرضة لفشل منع التسرب في ظل ظروف البخار ذات درجة الحرارة العالية.
● أثناء صيانة خط الأنابيب، كان العزل الآمن مطلوبًا؛ لم تتمكن طرق العزل التقليدية من تحقيق التبديل الأعمى دون تخفيف الضغط.
● تعرض الصمام لظروف خارجية، مع درجات حرارة محيطة منخفضة تصل إلى -39 درجة مئوية، مما يتطلب موثوقية هيكلية عالية وتشغيلًا آمنًا.
استنادًا إلى ظروف الخدمة الفعلية والمتطلبات الفنية، قدمت شركة Dervos Valve حلاً مخصصًا لصمام انزلاقي مغلق مطروق DN400 PN40:
تم تصميم جسم الصمام وفقًا للمعيار EN 12516، وهو مصنوع من الفولاذ المطروق ASTM A350 LF2، مما يوفر صلابة للصدمات في درجات الحرارة المنخفضة تصل إلى -40 درجة مئوية وقوة مستقرة في درجات حرارة تصل إلى 350 درجة مئوية، وهو مناسب لتقلبات درجات الحرارة الواسعة.
يعتمد زوج الختم على طبقة صلبة من مادة ستالايت مع أسطح ختم معدنية مصنعة بدقة، مما يفي بمتطلبات فئة التسرب A وفقًا للمعيار EN 12266-1.
يتم الحفاظ على أداء موثوق به بدون أي تسرب في ظل ظروف البخار المشبع عند درجة حرارة 250 درجة مئوية وظروف التدوير الحراري.
يقلل التصميم ذو الفتحة الكاملة من مقاومة التدفق، بينما تضمن آلية التشغيل بالتروس التشغيل السلس لصمامات PN40 كبيرة الحجم.
يُمكّن الهيكل المنزلق ذو الغطاء من إجراء عمليات تبديل العزل المباشر دون الحاجة إلى تخفيف الضغط أو تفكيك خط الأنابيب، بالإضافة إلى:
● نظام تعشيق ميكانيكي لمنع التشغيل الخاطئ
● مؤشر الموقع المرئي
وهذا يحسن بشكل كبير من سلامة الصيانة.
منذ بدء تشغيله، أنجز الصمام أكثر من 20 عملية عزل تحت ضغط، مع أداء إحكام يفي باستمرار بمتطلبات الفئة (أ) ودون رصد أي تسريب داخلي أو خارجي. يتم التحكم في زمن التبديل لكل عملية عزل في غضون 10 دقائق، مما يقلل بشكل كبير من وقت الصيانة مقارنةً بالطرق التقليدية التي تتضمن تخفيف الضغط وإدخال الصمامات يدويًا. صُمم الصمام وفقًا للمعيار الأوروبي EN 12516، ويتمتع بعمر خدمة متوقع يصل إلى 30 عامًا، مما يساهم في خفض تكلفة الصيانة الإجمالية لدورة حياته بشكل ملحوظ.
إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.
تتطلب مصفاة MOL الموجودة في هنغاريا صمام الكرة العادي والتحقق استبدال الصمامات للحفاظ على الأداء الأمثل. كمورد موثوق للصمامات الكروية والفحص لشركة MOL، DERVOS تواصل توفير الصمامات الكروية لعملياتها. في هذا المشروع، قامت DERVOS بتوريد مجموعة من الصمامات الكروية عالية الأداء وصمامات عدم الرجوع للتحكم في السوائل في تطبيقات النفط والغاز. لقد طلبوا أنواعًا ومواصفات مختلفة من الكرة والتحقق من تلبية متطلبات التشغيل والختم المختلفة أنظمة خطوط الأنابيب.
في عام 2017، ساهمت DERVOS في مبادرة بيئية مبتكرة بقيادة ECOFUEL، وهي شركة كندية ناشئة في مجال التكنولوجيا النظيفة. ويهدف هذا المشروع الرائد إلى إنتاج وقود الديزل المستدام من النفايات الصلبة، مما يمثل سابقة في حلول الطاقة الخضراء. تفخر شركة DERVOS بتقديم 136 مجموعة من الصمامات المتميزة لدعم هذا الجهد الرائد.
خلفية المشروع في عام 2024، تم اختيار DervosValve كمورد صمامات موثوق به لـ مشروع المصفاة في المجر. كان العميل بحاجة إلى صمامات صناعية كبيرة الحجم قادرة على التعامل مع وسائط النفط والغاز المعقدة وعالية الضغط. بفضل سنوات خبرتها الهندسية الطويلة وسجلها الحافل في قطاع الطاقة، تم اختيار شركة ديرفوس لتقديم حل صمامات متكامل مصمم خصيصًا لتلبية الاحتياجات التشغيلية للمصفاة. نطاق التوريد ● 10 قطع صمامات البوابة ● 9 قطع صمامات فحص تم تصميم وتصنيع جميع الصمامات وفقًا لمعايير API وASME، مما يضمن الامتثال لمتطلبات السلامة والأداء الدولية للمصافي. تصميم المنتج وأهم النقاط الفنية تتميز الصمامات الموردة بتصميم غطاء مُثبّت بمسامير، وإسفين مرن، وساق صاعدة مع دعامة نير، مما يعزز موثوقية الختم ويُسهّل الصيانة. صُمّم هيكلها واسع النطاق ليناسب نظام أنابيب المصفاة، مما يسمح بتحكم سلس في السوائل وتشغيل مستقر في درجات حرارة وضغوط عالية. الأداء في ظروف المصفاة تتميز بيئات المصافي بتقلبات متكررة في درجات الحرارة ووجود شوائب متوسطة. وقد أظهرت صمامات ديرفوس أداءً ممتازًا في منع التسرب، ومقاومة للتآكل، ومتانة ميكانيكية، مما يضمن استقرارًا طويل الأمد مع الحد الأدنى من متطلبات الصيانة. كما يُسهّل تصميم غطاء المحرك المُثبت بالمسامير عملية الفك والفحص أثناء عمليات الإغلاق المجدولة. لماذا اختار العميل ديرفوس قام العميل المجري بتقييم ديرفوس على النحو التالي: ● خبرة مثبتة في حلول صمامات النفط والغاز ● نظام صارم لتتبع المواد ومراقبة الجودة ● إمكانيات تخصيص مرنة لأبعاد الصمامات الكبيرة ● التسليم في الوقت المحدد والدعم الكامل للوثائق طوال فترة المشروع، عملت فرقنا الفنية واللوجستية بشكل وثيق مع مهندسي العميل، لضمان اختبار كل صمام وتعبئته وتسليمه لتلبية الجداول الزمنية للمشروع ومعايير تركيب المصفاة. تعليقات العملاء ونتيجة المشروع بعد التركيب والتشغيل، أفادت المصفاة باستقرار التشغيل ودقة التحكم في التدفق. وقد لبى تصميم الصمامات الكبير وبنيتها المتينة متطلبات ضغط وتدفق النظام بالكامل. وأعرب العميل عن رضاه عن الجودة والاستجابة الفنية لشركة ديرفوس، مما أرسى أساسًا متينًا للتعاون المستقبلي. خاتمة يُبرز هذا المشروع الناجح للمصفاة في المجر مجددًا قدرة شركة ديرفوس على توفير حلول صمامات موثوقة وكبيرة الحجم لصناعة النفط والغاز. ونواصل خدمة شركائنا العالميين بهندسة دقيقة وخدمة احترافية وموثوقية طويلة الأمد.
1. التحديات التي يواجهها العميل واجهت شركة تشغيل محطات النفط في جنوب إفريقيا، والتي تتعامل مع العديد من المنتجات البترولية الخفيفة مثل الديزل عالي السرعة، والوقود الأحفوري، ووقود الطائرات (JET-A1) ضمن نظام خطوط الأنابيب الخاص بها، التحديات الرئيسية التالية: ● الوسائط المتقلبة والمعقدة: تتطلب أنواع وقود الطائرات مثل JET-A1 أداءً عاليًا للغاية في منع التسرب؛ حتى التسرب الطفيف يشكل مخاطر كبيرة على السلامة. ● التبديل المتكرر بين الوسائط: يُعدّ العزل المادي الموثوق به ضروريًا أثناء تغيير المنتج. ولا تستطيع الصمامات التقليدية تحقيق الإغلاق التام. ● أداء إحكام غير كافٍ: تشكل صمامات البوابة القياسية وصمامات الكرة خطر التسرب الداخلي بعد الخدمة المطولة. ● متطلبات السلامة الصارمة: حدد العميل شرطاً واضحاً يتمثل في "عدم وجود أي تسرب مرئي". 2. حلنا لمعالجة ظروف التشغيل هذه، قامت شركة Dervos Valves بتوريد صمام انزلاقي مغلق، مع التكوينات الرئيسية التالية: نوع التصميم: ستارة منزلقة (ستارة نظارة / ستارة خطية) ● يتيح التبديل بين الصفيحة الصلبة والفاصل إمكانية الإغلاق الكامل أو التدفق الكامل. ● يوفر عزلاً إيجابياً مرئياً وقابلاً للتحقق، ويلبي متطلبات السلامة العالية. تصميم مانع للتسرب: هيكل مانع لتسرب الماء ● يمنع بشكل فعال تسرب وتبخر الهيدروكربونات الخفيفة. ● مناسب لمتطلبات منع التسرب الصارمة لخدمة وقود الطائرات. تصنيف الضغط ومعاييره: ● الفئة 150، وفقًا لمعيار ASME B16.34 ● وصلة ذات حواف: وجه مرتفع (RF) المادة: فولاذ مطروق ASTM A105 ● يتميز بقوة ميكانيكية عالية ومقاومة للضغط. ● مناسب تمامًا لخدمات البترول، حيث يوازن بين كفاءة التكلفة والموثوقية. آلية التشغيل: تروس دودة (محرك توربيني) ● مناسب للتطبيقات ذات القطر الكبير (10 بوصات)، مما يقلل من الجهد اليدوي. ● يعزز الاستقرار التشغيلي والسلامة أثناء عملية التبديل. 3. النتائج المحققة أثناء التشغيل الفعلي، مكّن الصمام المنزلق ذو الغطاء من عزل مادي موثوق بين مختلف المنتجات البترولية، مما يضمن حالة فصل واضحة يمكن التحقق منها أثناء تبديل الوسائط. وهذا يقضي بشكل أساسي على خطر التسرب الداخلي المرتبط بالصمامات التقليدية. يُسهم التصميم المحكم في التحكم الفعال بالتبخر والتسرب عند التعامل مع الهيدروكربونات الخفيفة مثل وقود الديزل عالي الكبريت، ووقود الديزل البحري، ووقود الطائرات (JET-A1)، مما يُحسّن بشكل ملحوظ من أداء السلامة في الموقع. إضافةً إلى ذلك، يوفر نظام التروس الدودية عملية تبديل أكثر سلاسة وتحكمًا، مما يقلل الجهد اليدوي ويُقلل من مخاطر الأخطاء التشغيلية، حتى في التطبيقات ذات الأقطار الكبيرة. بشكل عام، لم يقتصر الحل على تلبية متطلبات العميل الصارمة فيما يتعلق بسلامة الإحكام العالية والسلامة فحسب، بل ساهم أيضًا في تحسين الاستقرار التشغيلي وموثوقية الصيانة لنظام خط الأنابيب.

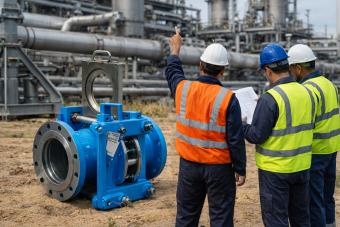

مشروع مجمع خزانات شركة البنية التحتية النفطية الوطنية في زيمبابوي (NOIC) تستند هذه المقالة إلى مشروع مجمع خزانات تابع لشركة البنية التحتية النفطية الوطنية في زيمبابوي (NOIC)، مع التركيز على التحديات العملية في عزل خط الأنابيب والصيانة والتحويل، بما في ذلك الوسائط القابلة للاشتعال، ومتطلبات التشغيل تحت الضغط، والموثوقية العالية في الظروف الخارجية. يتضمن الحل صمامًا مغلقًا من نوع التأرجح بقطر 10 بوصات ووزن 150 رطلاً، مصممًا وفقًا لـ ASME B16.34 يتميز هذا الصمام بهيكل من الفولاذ المصبوب WCB ومانع تسرب معدني تم اختباره وفقًا لمعايير API 598 الخاصة بانعدام التسرب. وبفضل آلية التشغيل بالتروس الدودية وآلية منع التشغيل الخاطئ، يتيح الصمام إمكانية التبديل الآمن للعزل دون الحاجة إلى تخفيف الضغط أو إيقاف التشغيل. يُحسّن هذا التطبيق بشكل فعّال السلامة التشغيلية، ويعزز كفاءة الصيانة، ويقلل من خسائر التوقف عن العمل. تُقدّم هذه الحالة مرجعًا عمليًا للمهندسين العاملين في مجال عزل خطوط الأنابيب، واختيار الصمامات، والصيانة أثناء التشغيل في صناعة النفط والغاز. خلفية المشروع ● المستخدم النهائي: شركة زيمبابوي الوطنية للبنية التحتية للنفط (NOIC) ● موقع التركيب: محطة تخزين النفط، زيمبابوي ● الوسط: البترول ● متطلبات التشغيل: يجب أن ينتقل خط الأنابيب بشكل موثوق بين ظروف التشغيل العادية وظروف الصيانة، مع متطلبات صارمة للعزل الآمن وإيقاف التشغيل بدون تسرب. التحديات التي يواجهها العميل 1) مادة قابلة للاشتعال ذات متطلبات أمان عالية المادة المنقولة هي البترول. أي تسرب قد يؤدي إلى حوادث خطيرة تتعلق بالسلامة. لذلك، يلزم ضمان سلامة عالية للإحكام وموثوقية تشغيلية فائقة. 2) متطلبات العزل تحت الضغط لا تستطيع الصمامات التقليدية توفير عزل تام دون تخفيف الضغط أثناء الصيانة. ويؤدي تخفيف الضغط إلى توقف العمليات، وفقدان المنتج، وتكاليف إضافية لإعادة التشغيل. 3) التركيب الخارجي مع متطلبات موثوقية عالية يتم تركيب الصمام في محطة خارجية. يجب أن يتحمل الظروف البيئية للموقع وأن يضمن تشغيلاً مستقراً مع التحكم في مخاطر التشغيل الخاطئ على المدى الطويل. حل لمعالجة الشروط المذكورة أعلاه، قامت شركة Dervos Valve بتوريد صمام بقطر 10 بوصات وقوة 150 رطلاً صمام خطي متأرجح مع الميزات التصميمية الرئيسية التالية: 1) معيار التصميم والمواد تم تصميم وتصنيع الصمام وفقًا لمعيار ASME B16.34. مادة جسم الصمام هي فولاذ كربوني مصبوب WCB، مناسب لظروف خدمة البترول، مع نطاق درجة حرارة من -29 درجة مئوية إلى 150 درجة مئوية، مما يوفر مقاومة كافية للتآكل وقوة ميكانيكية. 2) أداء منع التسرب يعتمد زوج الختم على هيكل ختم ناعم مصنع بدقة، تم اختباره وفقًا لمعيار API 598. وهو يحقق عدم تسرب موثوق به في ظل ظروف خدمة البترول، مما يضمن عزل خط الأنابيب بشكل آمن. 3) هيكل ستائر متأرجحة تتيح الصفيحة المتأرجحة للإغلاق التبديل بين وضعيتي التدفق والإغلاق دون الحاجة إلى تفكيك الأنابيب أو تخفيض الضغط. وهذا يُمكّن من الانتقال السريع ويحل مشكلة الصمامات التقليدية في تحقيق عزل إيجابي فوري. رسم فني للستائر المتأرجحة 4) تصميم التشغيل والسلامة بفضل تجهيزها بمشغل تروس دودي وجهاز مضاد للتشغيل الخاطئ، تضمن الصمامات التشغيل اليدوي السلس مع مؤش
