مزود صمام فراشة نوع رقاقة الصين DVS توريدات صمام فراشة من الصلب المصبوب ، 2 بوصة ، فئة 300 ، ذراع تشغيل للهواء والماء والبخار والغازات.
دفع:
30% when order confirmed, 70% before shipmentأصل المنتج:
Chinaاللون:
Customizationميناء الشحن:
Shanghai, Chinaالمهلة:
30~60 days Ex Works after order confirmationMaterial:
Cast SteelMethod of Operation:
Leverيمكن استخدام صمامات الفراشة لتطبيقات خاصة مثل العزل والاختناق و التحكم صمامات الفراشة مناسبة للسوائل مثل الهواء والماء والبخار والغازات ، إلخ.
تفاصيل سريعة
اكتب | صمام فراشة |
القطر الاسمي | 2 بوصة |
الضغط الاسمي | 300 رطل |
اعمال بناء | هيكل متحدة المركز |
الإتصال | نوع الرقاقة |
تصميم & صناعة | API609 |
نهاية إلى نهاية البعد | ASME B16.10. |
اختبار & تفتيش | API 598. |
مادة الجسم | cast فولاذ. |
درجة الحرارة نطاق | -15 ～ 120 درجة مئوية |
وسائل الإعلام | هواء ، ماء ، بخار ، غازات ، إلخ |
رسم تقنى _ رسم عن طريق الكمبيوتر
DVS الخدمات
خدمة العملاء الجيدة لا تقل قيمة عن المنتج نفسه. في Dervos ، سنقدم مجموعة كاملة من خدمة العملاء لتجعلك تشعر بالسهولة متى التعامل معنا.
تقديم تقرير الإنتاج الأسبوعي
متى يبدأ الإنتاج ، وستحصل على تقرير الإنتاج أسبوعيًا ، حتى تتمكن من التحكم بشكل جيد في حالة المنتج وتقديم تقرير إلى العميل في في غضون ذلك.
تقديم ضمان لمدة 18 شهرًا
سيتم تقديم فترة ضمان لمدة 18 شهرًا بعد الشحن ، ولا داعي لشراء الصمام من Dervos.
تقديم الحلول خلال 3 أيام للشكاوى
سيتم حل جميع الشكاوى في غضون 3 أيام ، وفي هذه الحالة ، يمكنك الرد في الوقت المناسب وحل المشكلات لعميلك ، للاسترخاء حتى عندما الشكاوى تحدث.
إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.

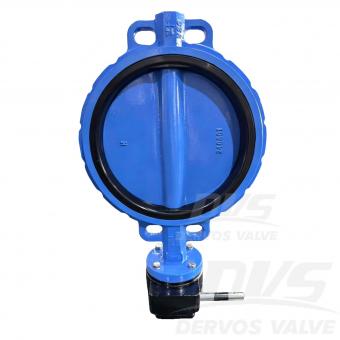

يتكون صمام فراشة ذراع متحدة المركز من الحديد الزهر gg25 ، ss420 الجذعية ، ومقعد epdm. صمام فراشة dn200 قابل للتطبيق على الماء. تفاصيل سريعة نوع فراشة صمام الحجم الاسمي dn200 الضغط الاسمي pn10 بناء متحدة المركز اكتب ، epdm يجلس لينة نوع الاتصال رقاقة نوع عملية رافعة تعمل كود التصميم en 593 وجها لوجه en 558 نهاية الاتصال en 1092 اختبار & أمبير ؛ تفتيش en 12266 مواد الجسم المصبوب الحديد gg25 نطاق درجة حرارة -15 ℃ ~ + 150 ℃ تطبيق ماء، النفط والغاز التعديلات المتاحة لصمامات الفراشة -صمام ضغط اسمي -صمام الحجم الاسمي - نوع غريب الأطوار ونوع غريب الأطوار - مقعد ناعم ، مقعد معدني متعدد الطبقات ، مقعد معدني بالكامل -الهيئة & أمبير ؛ تقليم المواد اتصال نهاية (مزدوجة الشفاه ، رقاقة ، العروة) - التشغيل المتوفر (الساق العارية ، المحرك الكهربائي ، المحرك الهوائي ، الرافعة أو المفتاح) طلاء حسب الطلب تغليف حسب الطلب تطبيق المنتج زيت & أمبير ؛ صناعة الغاز تعمل صمامات dervos بشكل كامل في صناعات التكرير والنفط والغاز للتعامل مع بيئات العمل الصعبة للغاية. صناعة بتروكيماوية يمكننا أيضًا توفير جميع أنواع الصمامات في مواد مختلفة ، مثل الفولاذ المقاوم للصدأ ، مونيل ، تيتانيوم ، وهاستلوي لتلبية متطلبات الصناعة الكيميائية. صناعة محطات الطاقة يمكن أن توفر شركة Dervos صمامات مناسبة لاستخدام محطة الطاقة مع متطلبات الضغط العالي ودرجة الحرارة.
هذا الفراشة المتركزة الصمام هو صمام من النوع ذي الفتحات الملولبة ويمكن استخدامه للعديد من التطبيقات. ال يمكن استخدام الصمام كسدادة ، وحنفية للتفريغ في نهاية خط الأنابيب ، فتح / إغلاق والتحكم في التدفق
تم تصنيع صمام الفراشة DN300 PN10 وفقًا لمعيار API 609. جسم الصمام مصنوع من GGG40. لها الخصائص الهيكلية للخط المركزي والطول الهيكلي 78 مم. وضع الاتصال الخاص به هو FF. ولها وضع تشغيل التوربينات.
تم تصنيع صمام الفراشة 10 "150LB وفقًا لمعيار API 609. جسم الصمام مصنوع من GGG40. له الخصائص الهيكلية لنوع الخط المتوسط ونوع العروة (الفتحة الملولبة). وضع الاتصال الخاص به هو العروة. وله وضع تشغيل الرافعة .
يعتبر صمام البوابة DN50 أحد الدُفعات الحديثة من صمامات البوابة المغلفة بالتدفئة الجديدة التي يتراوح قطرها من DN50 إلى DN150.
مصنوع من الفولاذ الكربوني ، تم تصميم صمام بوابة رأس البئر 4 1/16 بوصة لكل api 6a مع شفة rtj ، ساق غير مرتفعة ، بوابة موازية كمميزاته. ميزة التصميم1. تصميم منفذ كامل لمقاومة التدفق الصغيرة2.عزم دوران صغير لسهولة التشغيل3.لا حدود لاتجاه التدفق4. قرص parellel5.التغليف الختم الذاتي الشد يقلل من الصيانة6. المعدنية إلى مقعد معدني للساق والوتد7 - هيكل مضغوط خفيف الوزن تفاصيل سريعة نوع رأس البئر صمام البوابة بحجم 4.1 / 16 " الضغط الاسمي 10000 رطل لكل بوصة مربعة اعمال بناء موازى بوابة ، ساق غير صاعدة الإتصال شفة عملية عقارب عملية مواد الجسم ansi 4130 تقليم matetial SS 410 فئة المواد ee درجة الحرارة ص ش مستوى المواصفات psl3 متطلبات الأداء ص 2 متوسط ماء، النفط والغاز الأصل الصين تطبيق المنتجيمكن استخدام صمامات dervos على نطاق واسع في أنواع مختلفة من الصناعات ، مثل البتروكيماويات وخطوط الأنابيب والزيوت والأمبير. الصناعات الغازية والبحرية ومعالجة المياه ومحطات الطاقة وغيرها.
Dervos هي شركة فخورة لتصنيع صمام البوابة الفولاذي المصبوب API 600 في الصين. تتوفر صمامات البوابة المصنوعة من الفولاذ المقاوم للصدأ وصمامات البوابة المصنوعة من الصلب الكربوني وصمامات البوابة المصنوعة من سبائك الصلب في جميع تكوينات القطع.
يمتلك الصمام الكروي ذو 3 اتجاهات من النوع t وصلة شفة وعلبة تروس وجسم ss304 والكرة والساق. يتميز الصمام الكروي ذو حواف 3 بوصات بمنافذ ثلاثية الاتجاه من النوع t والتي يمكنها توصيل أي زوج من المنافذ أو ثلاثة منافذ معًا. تفاصيل سريعة نوع صمام الكرة بحجم 3 " الضغط انسي 300 اعمال بناء ثلاثي صمام الكرة الإتصال اتصال ذو حواف عملية الوضع ناقل الحركة الجسم مواد a182 f304 صناعة والتصميم واجهة برمجة التطبيقات 6 د الضغط & أمبير ؛ مؤقت اسمي ب 16.34 من النهاية إلى النهاية الشفرة Asme b16.10 النهاية الإتصال Asme b16.5 تفتيش api 6d ، api 598 درجة الحرارة نطاق -29 ℃ ~ + 200 ℃ متوسط wog المعرفة ذات الصلة ما الفرق بين t port و l port 3-way ball valve؟ عادة ، يمكن تقسيم صمام الكرة ثلاثي الاتجاه إلى نوع t ونوع l. يمكن للصمام الكروي ثلاثي المنافذ على شكل t توصيل أي منفذين ، وحتى توصيل جميع المنافذ الثلاثة معًا في نفس الوقت. ومع ذلك ، فإن الصمام الكروي ثلاثي المنافذ l يمكنه فقط توصيل المنفذ المركزي بأي من المنافذ الجانبية أو فصل ثلاثة منافذ. التعليمات 1. هل يمكن تسليم الطلبات في الوقت المحدد؟ يتابع فريق المشتريات لدينا عن كثب مع كل طلب للتأكد من التسليم في الوقت المحدد لمعظم الطلبات. في عام 2018 ، تم تسليم أكثر من 90٪ من الطلبات في الوقت المحدد ، ونحن ملتزمون بتحسين الأداء. 2. ما هي مهلة التسليم العادي؟ بالنسبة للمواد العادية ، عادة ما يكون وقت التسليم حوالي 35 ~ 40 يومًا ، وبالنسبة للمواد المزيفة ، يمكن تقصير التسليم إلى 20 ~ 25 يومًا. نعتقد أن المهلة القصيرة يمكن أن تجعل عرضنا أكثر تنافسية ويساعدك على تأمين المزيد من الطلبات. 3. هل لديك مستويات أسعار مختلفة بالنسبة لنا؟ مع العديد من موردينا ، تتوفر مستويات أسعار مختلفة معنا ، لذلك يمكننا مساعدتك في كسب المزيد من العملاء من الأسواق المختلفة الذين يطلبون أسعارًا عالية ومتوسطة ومنخفضة.
8 " تم تصنيع صمام البوابة 1500 رطل وفقًا لمعيار ASME B16 . 34 القياسي . جسم الصمام مصنوع من WCC . وله الخصائص الهيكلية للضغط الذاتي الختم , بوابة مرنة وطول بنيوي 711 مم . مبدأ العمل لصمام الختم الذاتي هو استخدام سطح إسفيني مانع للتسرب للختم تحت الضغط .
يتميز الصمام غير القابل للصدأ cf8 بالفولاذ المقاوم للصدأ بقرص من النوع غير المنزلق ، وطرف شفة 150 ansi ، وتصميم منفذ كامل. تفاصيل سريعة نوع عدم صمام الرجوع (فحص الصمام) بحجم 8 " ضغط التصميم صف دراسي 150 اعمال بناء عدم نوع سلام الإتصال الترددات اللاسلكية شفة تصميم & أمبير ؛ صناعة اسمى ب 16.34 من النهاية إلى النهاية اسمى ب 16.10 الإتصال اسمى ب 16.5 الضغط & أمبير ؛ مؤقت اسمى ب 16.34 اختبار & أمبير ؛ تفتيش واجهة برمجة تطبيقات 598 مواد الجسم أ 351 راجع 8 تقليم المواد SS304 وسائل الإعلام w.o.g. التعديلات المتاحة لصمامات dervos -صمام الضغط حجم الصمام تجفيف و أمبير. تتحمل كامل -الهيئة & أمبير ؛ تقليم المواد (القرص ، المقعد ، الدبوس ، الربيع) اتصال نهاية (شفة ، وزن الجسم ، sw ، الخيط ، رقاقة ، العروة) عملية متاحة (الجذع العاري مع المحركات) -ثقل موازن متوفر - اسطوانة متاحة -تخصيص طلاء - تغليف حسب الطلب المعرفة ذات الصلة ما هو صمام الاختيار غير سلامه؟ المطرقة المائية هي ظاهرة هيدروليكية تخضع لتغير مفاجئ في معدل تدفقها وتنتج عن الإغلاق المفاجئ أو الارتطام. ستقلل مطرقة الماء من كفاءة العملية ، وتتسبب في تلف الصمام ، وتسربات وصلات الحشية ومشاكل أخرى. تم تصميم صمام الاختيار غير المنزلق لتقليل المطرقة المائية. يمكن أن يمنع الزنبرك الداخلي القرص من الانغلاق عن قرب. يمكن أن يؤدي تصميم صمام عدم الانزلاق إلى التخلص من تقلبات الضغط والاهتزاز والأضرار. بالإضافة إلى ذلك ، يعاني القرص والربيع من التآكل البسيط بمرور الوقت ، مما سيطيل إلى حد كبير من عمر الخدمة للفحص غير المضاد للارتفاع مقارنة بصمام الاختيار المتأرجح.
صمام كروي ثلاثي الاتجاهات له ثلاثة منافذ أو فتحات متصلة بأنابيب أو أنابيب لتدفق الغاز أو السوائل (وسائط) بالمرور من خلال.
