صمام بوابة ذو حواف من الفولاذ المقاوم للصدأ
加载中...

صمام بوابة من الفولاذ المقاوم للصدأ DIN 3352 PN16 OS&Y

  • دفع:

    30% T/T When Order, 70% T/T Before Shipment
  • أصل المنتج:

    China
  • اللون:

    Customization
  • ميناء الشحن:

    Shanghai China
  • المهلة:

    35~60 days Ex Works After Order Confirmation
  • Material:

    Stainless Steel Gate Valve
  • Method of Operation:

    Manual Gate Valve, Handwheel Gate Valve
الاستفسار الآن
تفاصيل المنتج

تم تصميم صمام البوابة CF8M المصنوع من الفولاذ المقاوم للصدأ مع وصلة شفة وتشغيل عجلة يدوية وفقًا لمعايير DIN 3352. يتميز صمام البوابة ذو المنفذ الكامل PN16 DN200 بهيكل OS&Y وإسفين مرن ومقعد قابل للاستبدال.


مواصفات التصميم
التصميم والتصنيع: DIN 3352
البعد من النهاية إلى النهاية: DIN3202
نهاية الشفة: EN1092-1
الاختبار والفحص: EN12266-1/2

ميزة التصميم
-تصميم تتحمل كامل
- معدلات تدفق فائقة وفقدان احتكاك صغير
- انخفاض قيمة عزم الدوران عند إغلاق وفتح الصمام
- إسفين مرن لجلوس أفضل وسهولة التشغيل
- لمسة نهائية ناعمة وختم فائق لوجه المقعد
- يتم تصنيع كل صمام برقم محدد على الجسم لسهولة التتبع


تفاصيل سريعة

يكتب

بوابة صمام

مقاس

الاسم المميز 200

ضغط

ب.ن 16

بناء

انسحب غطاء محرك السيارة، الجذع الصاعد، المسمار الخارجي والنير

اتصال

شفة اتصال

عملية

عقارب

مادة الجسم

غير القابل للصدأ الصلب CF8M

TrimMaterial

الفولاذ المقاوم للصدأ

نطاق درجة الحرارة

-268 ″~+648 ″

واسطة

المياه والنفط والغاز

أصل

الصين


تغليف ديرفوس
يعد التغليف جزءًا مهمًا لا يمكننا إهماله أبدًا. لدى Dervos عملية تغليف لكل طلب لضمان تسليم الطلب بشكل آمن وواضح.

Wedge Gate Valve With Handwheel


اترك رسالة

إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.

منتجات ذات صله
خمسة آلاف ومائتان واحد

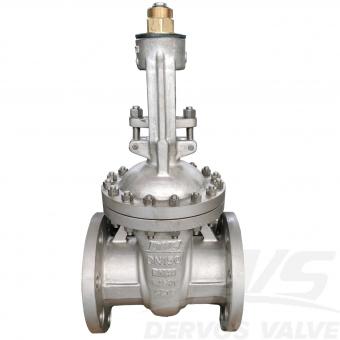

صمام بوابة 4 بوصة 150 رطل API603 من الفولاذ المقاوم للصدأ HW-OP OS&Y CF8M

صمام البوابة 4 بوصة 150LB مصنوع وفقًا لـ API 603 معيار. جسم الصمام مصنوع من ASTM A351 CF8M+STL. لديها الخصائص الهيكلية لغطاء الترباس والإسفين المرن والساق المرتفعة. إنه يتوافق الاختبار والفحص مع API 598 و وضع التشغيل الخاص به هو تشغيل عقارب.

خمسة آلاف ومائتان واحد

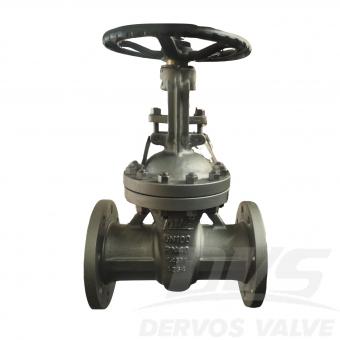

DN200 PN40 صمام البوابة الفولاذي المقاوم للصدأ EN1984 HW-OP BB RF OS&Y

صمام البوابة DN200 PN40 مصنوع وفقًا لـ EN1984 معيار. جسم الصمام مصنوع من 1.4571+STL. لديها الهيكلية خصائص غطاء الترباس، البوابة المرنة، الجذع المرتفع والقوس. اتصالها الوضع هو EN1092-1/B. ولها وضع تشغيل عجلة اليد.

خمسة آلاف ومائتان واحد
DIN DN125 PN16 صمام البوابة الفولاذ المقاوم للصدأ HW-OP BB RF

يتم تصنيع صمام البوابة DN125 PN16 وفقًا لـ DIN 3352 معيار. جسم الصمام مصنوع من 1.4408. لديها الهيكلية خصائص غطاء الترباس، ارتفاع الجذع، إسفين مرن، مع SS316 سترة عازلة وطول هيكلي 325 ملم. وضع الاتصال الخاص به هو RF EN1092-1 B1. ولها وضع تشغيل عجلة اليد.

خمسة آلاف ومائتان واحد
2 "150LB الفولاذ المقاوم للصدأ بوابة صمام RF CF3 API600 عقارب

صمام البوابة 2 بوصة 150LB مصنوع وفقًا لـ API 600 معيار. جسم الصمام مصنوع من A351 CF3. لديها الهيكلية خصائص غطاء الترباس، وارتفاع قوس الجذعية. وضع الاتصال الخاص به هو RF. ولها وضع تشغيل عقارب.

خمسة آلاف ومائتان واحد
صمام بوابة مزدوج من الفولاذ المقاوم للصدأ DN100 PN40 5A EN 1984

صمام البوابة المزدوج DN100 PN40 5A مصنوع من الفولاذ المقاوم للصدأ، ومصنوع وفقًا لمعيار EN 1984. جسم الصمام مصنوع من مادة ASTM A995 5A+STL. يتميز بخصائص هيكلية: تجويف كامل، غطاء مُثبت بمسامير، ساق صاعدة مع نير، وتد مرن. وضعية التوصيل هي EN1092-1 B1، ويعمل بعجلة يدوية.

خمسة آلاف ومائتان واحد
صمام بوابة من الفولاذ المقاوم للصدأ DN100 PN40 EN 1.4571 EN1984

صمام البوابة المصنوع من الفولاذ المقاوم للصدأ DN100 PN40 مُصنّع وفقًا لمعيار EN 1984. جسم الصمام مصنوع من سبيكة X6CrNiMoTi17-12-2. يُستخدم الفولاذ المقاوم للصدأ EN 1.4571 (AISI 316Ti) على نطاق واسع في التطبيقات ذات درجات الحرارة المتوسطة إلى العالية، حيث تكون مقاومة التآكل بين الحبيبات والتآكل الكلوريدي المعتدل مطلوبة، وخاصة في الأنظمة الملحومة التي لا تخضع لمعالجة حرارية بعد اللحام. طريقة توصيله هي EN558، وهو مزود بعجلة يدوية. operation mode. Product Parameters Type Stainless Steel Gate Valve Size DN100 Pressure PN40 Connection EN 558 Operation Hand Wheel Body Material X6CrNiMoTi17-12-2 Design Norm EN 1984 Face to Face dimension EN 1092 End connection EN 558 Test & Inspection Code EN 12266-1,2 Temperature -29 ~ 425°C Applicable Medium Water, Oil and Gas Features 1.Made from EN 1.4571 stainless steel, offering excellent corrosion resistance and high-temperature stability for PN40 pressure applications. 2.Gate valve design compliant with EN 1984 ensures reliable shutoff and long service life in industrial piping systems. Technical Drawing Dimension Checking Pressure Testing Spectrum Nameplate & Packing

خمسة آلاف ومائتان واحد
صمام بوابة من الفولاذ المقاوم للصدأ EN1984 DN150 PN40 EN 1.4571

صمام البوابة المصنوع من الفولاذ المقاوم للصدأ DN150 PN40 مُصنّع وفقًا لمعيار EN 1984. جسم الصمام مصنوع من سبيكة X6CrNiMoTi17-12-2. يُستخدم الفولاذ المقاوم للصدأ EN 1.4571 (AISI 316Ti) على نطاق واسع في التطبيقات ذات درجات الحرارة المتوسطة إلى العالية، حيث تكون مقاومة التآكل بين الحبيبات والتآكل الكلوريدي المعتدل مطلوبة، وخاصة في الأنظمة الملحومة التي لا تخضع لمعالجة حرارية بعد اللحام. طريقة توصيله هي EN558، وهو مزود بعجلة يدوية. operation mode. Product Parameters Type Stainless Steel Gate Valve Size DN150 Pressure PN40 Connection EN 558 Operation Hand Wheel Body Material X6CrNiMoTi17-12-2 Design Norm EN 1984 Face to Face dimension EN 1092 End connection EN 558 Test & Inspection Code EN 12266-1,2 Temperature -29 ~ 425 °C Applicable Medium Water, Oil and Gas Features 1.EN 1.4571 stainless steel construction provides strong resistance to pitting and stress corrosion in aggressive media. 2.DN150 PN40 configuration designed to EN 1984 standard ensures stable operation and tight isolation in medium-pressure pipelines. Technical Drawing Dimension Checking Pressure Testing Spectrum Nameplate & Packing

خمسة آلاف ومائتان واحد
صمام بوابة من الفولاذ المقاوم للصدأ API 602 DN25 PN40 F316Ti EN1092-1 B1

صمام بوابة ذو حافة DN25 PN40 مصنوع وفقًا لمعيار API602. جسم الصمام مصنوع من سبيكة الألومنيوم A182-F316Ti. طريقة توصيله هي EN1092-1 B1. وهو مزود بعجلة يدوية. وضع التشغيل. معايير المنتج يكتب صمام بوابة من الفولاذ المقاوم للصدأ مقاس DN25 ضغط PN40 اتصال EN1092-1 B1 عملية عجلة يدوية مادة الجسم A182-F316Ti معيار التصميم API 602 أبعاد الشفة EN 1092 المادة مطابقة AISI/ASTM قانون الاختبار والتفتيش EN 12266 درجة حرارة -29 ~ 120 درجة مئوية الوسيلة المناسبة الماء والنفط والغاز سمات 1. يوفر الهيكل المصنوع من الفولاذ المقاوم للصدأ F316Ti مقاومة معززة للتآكل بين الحبيبات والخدمة في درجات الحرارة المرتفعة. 2. صمام البوابة DN25 PN40 المصمم وفقًا لمعيار API 602 مع شفة EN1092-1 B1 يضمن التشغيل المستقر والعزل المحكم في خطوط أنابيب العمليات. الرسم الفني فحص الأبعاد اختبار الضغط نطاق تقرير التفتيش

خمسة آلاف ومائتان واحد
صمام بوابة من الفولاذ المقاوم للصدأ DN100 PN16 بمقبض RF DIN 3352

صمام البوابة المصنوع من الفولاذ المقاوم للصدأ DN100 PN16 مُصنّع وفقًا لمعيار DIN 3352. جسم الصمام مصنوع من الفولاذ A351 CF8M+STL. يتميز بخصائص هيكلية تشمل غطاءً مثبتًا بمسامير، وساقًا صاعدًا، ووتدًا مرنًا، وأبعادًا من وجه إلى وجه وفقًا لمعيار DIN 3202-F4. طريقة توصيله هي التردد اللاسلكي (RF). كما أنه مزود بمقبض. وضع التشغيل. معلمات المنتج النوع صمام بوابة من الفولاذ المقاوم للصدأ الحجم DN100 الضغط PN16 التوصيل تردد لاسلكي تشغيل مقبض مادة الهيكل A351 CF8M+STL معيار التصميم DIN 3350 وجهاً لوجه DIN 3202-F4 أبعاد الشفة EN 1092-1 رمز الاختبار والفحص EN 12266 درجة الحرارة - 29 ~ 425 درجة مئوية الوسط المناسب الماء والزيت والغاز الميزات 1. تصميم صمام البوابة المصنوع من الفولاذ المقاوم للصدأ ذو الساق الصاعدة يضمن تحكمًا دقيقًا في التدفق وإغلاقًا محكمًا 2. مصنف PN16 مع شفة RF ومتوافق مع DIN 3352، ويتم تشغيله بواسطة مقبض لسهولة التحكم اليدوي. الرسم الفني فحص الأبعاد اختبار الضغط الطلاء لوحة الاسم والتعبئة تقرير الفحص
