ما هي أنواع تصميمات الأقراص في صمامات الكرة؟
ما هي أنواع تصميمات الأقراص في صمامات الكرة؟
2025-09-18

هل واجهتَ يومًا تحدي اختيار قرص صمام كروي مناسب أثناء تصميم أو تشغيل نظام الأنابيب؟ عند استخدام صمام كروي، صمام للتحكم في تدفق السوائل، يؤثر نوع القرص بشكل مباشر على أداء الختم، وتنظيم التدفق، وملاءمته لظروف محددة. إن فهم أنواع الأقراص وتطبيقاتها يُساعدك على اختيار الأنسب بشكل أسرع وأكثر دقة، ويُحسّن كفاءة النظام بشكل عام. قرص مسطح / قياسي المميزات: يتمتع القرص بسطح ختم مسطح وبنية بسيطة وتكلفة تصنيع منخفضة نسبيًا. التطبيقات: يُستخدم عادةً مع الماء والبخار والهواء وغيرها من الوسائط منخفضة اللزوجة. مناسب لأنظمة الضغط المتوسط والمنخفض. الإيجابيات والسلبيات: يوفر إغلاقًا أساسيًا وموثوقًا، لكن موثوقية الختم متوسطة. تحت ضغط أو درجة حرارة عالية لفترات طويلة، قد يتآكل سطح الختم بسرعة أكبر. قرص مخروطي / مدبب المميزات: القرص مخروطي الشكل، يتطابق مع سطح الختم لمقعد الصمام مع مساحة اتصال أصغر. التطبيقات: مثالية للظروف ذات الضغط العالي أو الأنظمة التي تتطلب إيقافًا دقيقًا، مثل أنابيب البخار والنفط. الإيجابيات والسلبيات: يوفر أداء إغلاق ممتازًا، لكنه يتطلب عزم تشغيل أكبر للفتح والإغلاق. قابس / قرص مقعر المميزات: سطح القرص محدب قليلاً، مما يشكل نقطة اتصال مع مقعد الصمام، مما يوفر دقة عالية في الإغلاق. التطبيقات: مناسب للغازات والسوائل وبعض الوسائط المسببة للتآكل، مما يسمح بتنظيم التدفق بشكل فعال. الإيجابيات والسلبيات: تكلفة التصنيع أعلى، ولكن أداء الختم ومقاومة التآكل أفضل من الأقراص المسطحة. قرص مزدوج المميزات: يحتوي القرص الكبير على قرص داخلي أصغر. التطبيقات: يُستخدم عادةً في صمامات الضغط العالي والقطر الكبير. يُساعد على موازنة الضغط وإطالة عمر الصمام. الإيجابيات والسلبيات: أكثر تعقيدًا من الناحية الهيكلية وأكثر تكلفة، ولكنها مثالية للتطبيقات ذات الضغط العالي والقطر الكبير. خاتمة صمام كروي تتوفر الأقراص بأنواع متنوعة، لكل منها مزاي

ما هي تقارير التفتيش التي يجب طلبها من المورد عند شراء صمامات البوابة
ما هي تقارير التفتيش التي يجب طلبها من المورد عند شراء صمامات البوابة
2025-09-12

إذا سبق لك أن واجهت تأخيرًا في مشروعك بسبب مشاكل في جودة الصمامات، أو كنت بصدد اختيار موردي صمامات مؤهلين لمشروع صناعي قادم، فإن فهم تقارير التفتيش الأساسية المطلوبة عند شراء صمامات البوابة أمر بالغ الأهمية. وباعتبارها عنصر تحكم رئيسي في أنظمة الأنابيب، فإن جودة الصمام تؤثر بشكل مباشر على سلامة وموثوقية تشغيل المعدات. لذلك، عند شراء صمامات البوابة، ينبغي على المشترين ألا يركزوا فقط على السعر ووقت التسليم، بل يجب عليهم أيضًا التأكد من قدرة المورد على تقديم تقارير تفتيش شاملة. تقارير التفتيش الإلزامية ● تقرير اختبار المواد (MTR) الغرض: التحقق من المكونات الرئيسية لـ صمام ، مثل الجسم والغطاء والساق، تلبي معايير المواد المحددة (على سبيل المثال، ASTM، DIN، EN). الأهمية: يمنع فشل الصمام في ظل ظروف التآكل أو الضغط العالي بسبب المواد دون المستوى المطلوب. ● تقرير اختبار الضغط اختبار الضغط الهيدروستاتيكي: يتحقق من قوة الصمام تحت الضغط المحدد. اختبار إحكام الهواء: يضمن عدم تسرب الصمام عند ضغط التشغيل. الأهمية: يؤكد أن الصمام يلبي تصنيف ضغط التصميم المطلوب. ● تقرير فحص الأبعاد المحتوى: التحقق مما إذا كان طول هيكل الصمام، وأبعاد الشفة، وسمك الجدار، وما إلى ذلك، يتوافق مع التصميم والمعايير (ANSI، EN، GB). الأهمية: ضمان المحاذاة الصحيحة مع نظام الأنابيب ومنع انحرافات التثبيت. ● تقرير الاختبار غير المدمر (NDT) الأساليب: تشمل الاختبار بالموجات فوق الصوتية (UT)، والاختبار بالأشعة السينية (RT)، واختبار الجسيمات المغناطيسية (MT)، واختبار الاختراق (PT). الأهمية: التأكد من أن الصب أو اللحامات خالية من العيوب الداخلية، مما يعزز من موثوقية تشغيل الصمام على المدى الطويل. ● تقرير اختبار الطلاء والطلاء المحتوى: التحقق من سمك الطلاء، والالتصاق، والصلابة، ومقاومة رذاذ الملح، وما إلى ذلك. الأهمية: ضمان أن يتمتع الصمام بمقاومة قوية للتآكل في البيئات الخارجية أو البحرية أو الكيميائية. ● تقرير التفتيش النهائي المحتوى: يتضمن سجلات شاملة للمظهر والأداء التشغيلي والعلامات والتغليف وعناصر التفتيش الأخرى. الأهمية: توضح أن الصمام خضع لمراقبة جودة صارمة قبل التسليم. خاتمة عند شراء صمامات البوابة، فإن إلزام الموردين بتقديم تقارير فحص شاملة لا يُعدّ مجرد تأكيد على جودة المنتج، بل ضمانًا أيضًا لسلامة المشروع وموثوقيته بشكل عام. بمراجعة هذه التقارير، يمكن للعملاء تقليل مخاطر التشغيل، وخفض تكاليف الصيانة، وإطالة عمر معداتهم. الأسئلة والأجوبة س1: لماذا يعد تقرير اختبار المواد (MTR) إلزاميًا عند شراء صمامات البوابة؟ أ1: تُحدد المادة مقاومة الصمام للضغط والتآكل وعمره الافتراضي. تتطلب ظروف التشغيل المختلفة موادًا محددة، لذا يُعدّ فحص المواد (MTR) ضروريًا للتحقق من التوافق. س2: هل الاختبار غير المدمر (NDT) مطلوب لجميع صمامات البوابة ؟ أ2: ليس بالضرورة. عادةً ما يكون الفحص غير المدمر الشامل مطلوبًا لصمامات الضغط العالي، أو الأقطار الكبيرة، أو صمامات الخدمة الحرجة. في الظروف القياسية، يمكن إجراؤه بناءً على المعايير ذات الصلة أو متطلبات العملاء. س3: ما هو الفرق بين تقرير اختبار الضغط وتقرير التفتيش النهائي؟ أ3: هناك فرق. يُقيّم تقرير اختبار الضغط بشكل أساسي قوة الصمام وفعاليته في الغلق، بينما يُؤكد تقرير الفحص النهائي الجودة العامة للمنتج قبل التسليم. س4: كيف يمكن للعملاء التحقق من صحة تقارير التفتيش؟ أ4: يمكن للعملاء طلب الشهادات من وكالات التفتيش التابعة لجهات خارجية (على سبيل المثال، SGS، BV، TU...

ما هو صمام الكرة ذو الحافة المصنوع من الفولاذ المقاوم للصدأ؟ نظرة عامة تقنية شاملة ودليل تطبيقات عملية للاستخدام الصناعي
ما هو صمام الكرة ذو الحافة المصنوع من الفولاذ المقاوم للصدأ؟ نظرة عامة تقنية شاملة ودليل تطبيقات عملية للاستخدام الصناعي
2025-08-28

صمام الكرة ذو الحافة المصنوع من الفولاذ المقاوم للصدأ هو صمام صناعي شائع الاستخدام. يُدار عنصر الإغلاق (الكرة) بواسطة ساق الصمام، ويدور حول محور الصمام الكروي، مما يُتيح فتح وإغلاق خط الأنابيب والتحكم في السوائل. بالإضافة إلى وظائف التشغيل والإيقاف البسيطة، يُمكن استخدام صمامات الكرة ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ لتنظيم السوائل. على وجه الخصوص، تُعد صمامات الكرة ذات الفتحة V المُحكمة الإغلاق، والتي تعتمد على قوة القص القوية بين قلب الكرة على شكل حرف V والقاعدة الملحومة بسبائك صلبة، مناسبة بشكل خاص للوسائط التي تحتوي على ألياف أو جسيمات صلبة دقيقة. في التطبيقات الصناعية، تتميز صمامات الكرة متعددة المنافذ ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ بمرونة دمج الوسائط، وتحويلها، وتبديل التدفق، مع إمكانية إغلاق أي ممر لضمان التشغيل الطبيعي لخطوط الأنابيب المتبقية. تتطلب هذه الصمامات عادةً تركيبًا أفقيًا للحفاظ على أداء مستقر طويل الأمد. وفقًا لطريقة التشغيل، يمكن تصنيف صمامات الكرة ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ إلى أنواع يدوية، وهوائية، وكهربائية، لتلبية احتياجات ظروف التشغيل المختلفة. معايير صمامات الكرة ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ لضمان الأداء الموثوق والجودة الثابتة، يتم استخدام حواف الفولاذ المقاوم للصدأ صمام الكرة يجب أن تتوافق مع المعايير التالية: • التصميم والتصنيع: GB12237-89، API608، API 6D، JPI 7S-48، BS5351، DIN3357؛ • أبعاد الشفة: JB/T74–90، GB9112–9131، ANSI B16.5، JIS B2212–2214، DIN2543، EN1092؛ • أبعاد وجهاً لوجه: GB12221-89، ANSI B16.10، JIS B2002، DIN3202، EN558؛ • التفتيش والاختبار: JB/T 9092، API 598،API6D. ولا تضمن هذه المعايير إمكانية تبادل الصمامات وتوافقها فحسب، بل تضمن أيضًا سلامتها وموثوقيتها في البيئات الصناعية المختلفة. نماذج ومواصفات صمامات الكرة ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ تشمل النماذج والمعلمات الشائعة لصمامات الكرة ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ ما يلي: صمام الكرة الكهربائي ذو الشفة Q941F: مقاس DN15–200، ضغط 0.6–10 ميجا باسكال، المادة: فولاذ مصبوب/فولاذ مقاوم للصدأ صمام الكرة من الفولاذ الكربوني ANSI Q41F: الحجم DN15–200، الضغط 150LB–900LB، المادة: الفولاذ الكربوني/الفولاذ المصبوب صمام الكرة من الفولاذ المقاوم للصدأ ANSI Q41F: الحجم DN15–200، الضغط 150 رطل–900 رطل، المادة: الفولاذ المقاوم للصدأ صمام الكرة ذو الترس الدودي Q341F: مقاس DN15–200، ضغط 0.6–6.4 ميجا باسكال، المادة: فولاذ كربوني/فولاذ مقاوم للصدأ صمام الكرة الهوائي المصنوع من الفولاذ المقاوم للصدأ Q641F: مقاس DN15–200، ضغط 0.6–6.4 ميجا باسكال، المادة: الفولاذ المقاوم للصدأ الميزات الرئيسية لصمامات الكرة ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ • [نهاية] مقاومة ممتازة للتآكل: يتم تغطية قلب صمام الكرة المحكم الغلق بالفولاذ السبائكي، ويتم تغطية مقعد الصمام بالفولاذ السبائكي، مما يضمن مقاومة قوية للتآكل. • [نهاية] أداء ختم موثوق به: تضمن عملية الطحن الدقيقة ملاءمة مثالية بين الكرة والمقعد، مما يمنع التسرب. • [نهاية] تشغيل سهل: تصميم مقعد الصمام المحمل بنابض يجعل الفتح والإغلاق أكثر سلاسة وأقل كثافة في العمل. • عمر خدمة طويل: يستخدم على نطاق واسع في الصناعات مثل البترول، والمواد الكيميائية، وتوليد الطاقة، وصناعة الورق، والفضاء الجوي. إرشادات التثبيت والتشغيل عند تركيب صمام الكرة ذو ا...

خمسة آلاف ومائتان واحد
加载中...

2 "150LB الفولاذ المقاوم للصدأ بوابة صمام RF CF3 API600 عقارب

صمام البوابة 2 بوصة 150LB مصنوع وفقًا لـ API 600 معيار. جسم الصمام مصنوع من A351 CF3. لديها الهيكلية خصائص غطاء الترباس، وارتفاع قوس الجذعية. وضع الاتصال الخاص به هو RF. ولها وضع تشغيل عقارب.

  • دفع:

    30% when order confirmed, 70% before shipment
  • أصل المنتج:

    China
  • اللون:

    Customization
  • ميناء الشحن:

    Shanghai, China
  • المهلة:

    30~60 days Ex Works after order confirmation
  • Material:

    A351 CF3
  • Method of Operation:

    Handwheel
الاستفسار الآن
تفاصيل المنتج

وصف المنتج

يكتب

بوابة صمام

مقاس

2"

ضغط

150 رطل

اتصال

الترددات اللاسلكية

عملية

عقارب

جسم مادة

أ351 CF3

تصميم نورم

واجهة برمجة التطبيقات 600

وجه لوجه البعد

ASME ب16.10

نهاية اتصال

ASME B16.5 الترددات اللاسلكية

امتحان ورمز التفتيش

واجهة برمجة التطبيقات 598

درجة حرارة

-29 ~ 425 درجة مئوية

ملائم واسطة

ماء، النفط والغاز

الميزات

1. هيكل مدمج، هيكل بسيط، مدمج المظهر، التجميع السهل، والتشغيل الموثوق به؛

2. مفتاح مرن وسهل لفتح وإغلاق العملية.

الرسم الفني

فحص الأبعاد

اختبار الضغط

لوحة الاسم والتعبئة

تقرير التفتيش

اترك رسالة

إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.

منتجات ذات صله
صمام بوابة ذو حواف من الفولاذ المقاوم للصدأ
صمام بوابة من الفولاذ المقاوم للصدأ DIN 3352 PN16 OS&Y

تم تصميم صمام البوابة CF8M المصنوع من الفولاذ المقاوم للصدأ مع وصلة شفة وتشغيل عجلة يدوية وفقًا لمعايير DIN 3352. يتميز صمام البوابة ذو المنفذ الكامل PN16 DN200 بهيكل OS&Y وإسفين مرن ومقعد قابل للاستبدال. مواصفات التصميم التصميم والتصنيع: DIN 3352 البعد من النهاية إلى النهاية: DIN3202 نهاية الشفة: EN1092-1 الاختبار والفحص: EN12266-1/2 ميزة التصميم -تصميم تتحمل كامل - معدلات تدفق فائقة وفقدان احتكاك صغير - انخفاض قيمة عزم الدوران عند إغلاق وفتح الصمام - إسفين مرن لجلوس أفضل وسهولة التشغيل - لمسة نهائية ناعمة وختم فائق لوجه المقعد - يتم تصنيع كل صمام برقم محدد على الجسم لسهولة التتبع تفاصيل سريعة يكتب بوابة صمام مقاس الاسم المميز 200 ضغط ب.ن 16 بناء انسحب غطاء محرك السيارة، الجذع الصاعد، المسمار الخارجي والنير اتصال شفة اتصال عملية عقارب مادة الجسم غير القابل للصدأ الصلب CF8M TrimMaterial الفولاذ المقاوم للصدأ نطاق درجة الحرارة -268 ″~+648 ″ واسطة المياه والنفط والغاز أصل الصين تغليف ديرفوس يعد التغليف جزءًا مهمًا لا يمكننا إهماله أبدًا. لدى Dervos عملية تغليف لكل طلب لضمان تسليم الطلب بشكل آمن وواضح.

خمسة آلاف ومائتان واحد
صمام بوابة 4 بوصة 150 رطل API603 من الفولاذ المقاوم للصدأ HW-OP OS&Y CF8M

صمام البوابة 4 بوصة 150LB مصنوع وفقًا لـ API 603 معيار. جسم الصمام مصنوع من ASTM A351 CF8M+STL. لديها الخصائص الهيكلية لغطاء الترباس والإسفين المرن والساق المرتفعة. إنه يتوافق الاختبار والفحص مع API 598 و وضع التشغيل الخاص به هو تشغيل عقارب.

خمسة آلاف ومائتان واحد
DN200 PN40 صمام البوابة الفولاذي المقاوم للصدأ EN1984 HW-OP BB RF OS&Y

صمام البوابة DN200 PN40 مصنوع وفقًا لـ EN1984 معيار. جسم الصمام مصنوع من 1.4571+STL. لديها الهيكلية خصائص غطاء الترباس، البوابة المرنة، الجذع المرتفع والقوس. اتصالها الوضع هو EN1092-1/B. ولها وضع تشغيل عجلة اليد.

خمسة آلاف ومائتان واحد
DIN DN125 PN16 صمام البوابة الفولاذ المقاوم للصدأ HW-OP BB RF

يتم تصنيع صمام البوابة DN125 PN16 وفقًا لـ DIN 3352 معيار. جسم الصمام مصنوع من 1.4408. لديها الهيكلية خصائص غطاء الترباس، ارتفاع الجذع، إسفين مرن، مع SS316 سترة عازلة وطول هيكلي 325 ملم. وضع الاتصال الخاص به هو RF EN1092-1 B1. ولها وضع تشغيل عجلة اليد.

خمسة آلاف ومائتان واحد

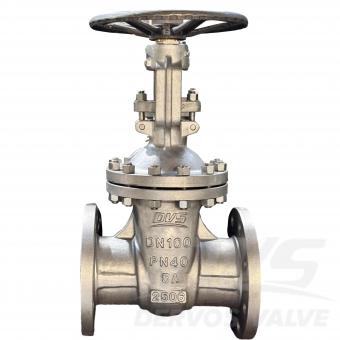

صمام بوابة مزدوج من الفولاذ المقاوم للصدأ DN100 PN40 5A EN 1984

صمام البوابة المزدوج DN100 PN40 5A مصنوع من الفولاذ المقاوم للصدأ، ومصنوع وفقًا لمعيار EN 1984. جسم الصمام مصنوع من مادة ASTM A995 5A+STL. يتميز بخصائص هيكلية: تجويف كامل، غطاء مُثبت بمسامير، ساق صاعدة مع نير، وتد مرن. وضعية التوصيل هي EN1092-1 B1، ويعمل بعجلة يدوية.

صمام الاختيار البديل
BS1868 10 "150LB صمام فحص التأرجح FF UNS N08031

10 "صمام فحص 150LB مصنوع وفقًا لمعيار BS1868. جسم الصمام مصنوع من ASTM UNS N08031. له الخصائص الهيكلية لغطاء البرغي ونوع التأرجح. وضع التوصيل هو FF.

صمام البوابة المسطحة
صمام البوابة المسطحة 3 بوصة 1500 رطل، وصلة RTJ، الهيكل A995 4A، API6D

تم تصنيع صمام البوابة المسطحة 3 بوصة 1500 رطل وفقًا لمعيار API6D. جسم الصمام مصنوع من ASTM A995 4A. إنه يتميز بالخصائص الهيكلية لـ BB وOS&Y، مع فتحات التحويل. وضع الاتصال الخاص به هو RTJ. وله وضع تشغيل العجلة اليدوية .

رفع صمام الاختيار
صمام فحص الرفع 1 بوصة سعة 800 رطل، وصلة SW، الهيكل A105، API 602

صمام فحص 1 بوصة 800LB مصنوع وفقًا لـ API 602 معيار. جسم الصمام مصنوع من A105N+STL. لديها الهيكلية خصائص غطاء الصمام نصف الكروي الملحوم. وضع الاتصال الخاص به هو SW.

صمام فراشة عالي الأداء
عالية الأداء صمام فراشة نوع العروة والعتاد تعمل wcb

تم تصميم صمام الفراشة عالي الأداء بهيكل غريب الأطوار أو إزاحة مزدوج. الصمام يلقي الجسم wcb الصلب ، القرص الصلب المقاوم للصدأ والجذع جنبا إلى جنب مع مقعد لينة rptfe. تفاصيل سريعة نوع فراشة   صمام الحجم الاسمي 6 بوصة اسمى، صورى شكلى، بالاسم فقط   الضغط الفئة 150 بناء تعويض مزدوج ،   مقعد مزدوج غريب الأطوار ، ناعم الإتصال   نوع نوع العروة عملية تعمل معدات كود التصميم api 609 وجها لوجه Asme b16.10 نهاية الاتصال Asme 16.5 اختبار & أمبير ؛   تفتيش api 598 مواد الجسم يلقي الصلب wcb تقليم المواد قرص cf8m ،   17-4ph الجذعية ، مقعد rptfe تطبيق الماء والنفط   غاز تقرير التفتيش في Dervos

صمام بوابة ذو حواف من الفولاذ المقاوم للصدأ
صمام بوابة من الفولاذ المقاوم للصدأ DIN 3352 PN16 OS&Y

تم تصميم صمام البوابة CF8M المصنوع من الفولاذ المقاوم للصدأ مع وصلة شفة وتشغيل عجلة يدوية وفقًا لمعايير DIN 3352. يتميز صمام البوابة ذو المنفذ الكامل PN16 DN200 بهيكل OS&Y وإسفين مرن ومقعد قابل للاستبدال. مواصفات التصميم التصميم والتصنيع: DIN 3352 البعد من النهاية إلى النهاية: DIN3202 نهاية الشفة: EN1092-1 الاختبار والفحص: EN12266-1/2 ميزة التصميم -تصميم تتحمل كامل - معدلات تدفق فائقة وفقدان احتكاك صغير - انخفاض قيمة عزم الدوران عند إغلاق وفتح الصمام - إسفين مرن لجلوس أفضل وسهولة التشغيل - لمسة نهائية ناعمة وختم فائق لوجه المقعد - يتم تصنيع كل صمام برقم محدد على الجسم لسهولة التتبع تفاصيل سريعة يكتب بوابة صمام مقاس الاسم المميز 200 ضغط ب.ن 16 بناء انسحب غطاء محرك السيارة، الجذع الصاعد، المسمار الخارجي والنير اتصال شفة اتصال عملية عقارب مادة الجسم غير القابل للصدأ الصلب CF8M TrimMaterial الفولاذ المقاوم للصدأ نطاق درجة الحرارة -268 ″~+648 ″ واسطة المياه والنفط والغاز أصل الصين تغليف ديرفوس يعد التغليف جزءًا مهمًا لا يمكننا إهماله أبدًا. لدى Dervos عملية تغليف لكل طلب لضمان تسليم الطلب بشكل آمن وواضح.

صمام فحص الرقاقة
الجسم F316، صمام فحص من نوع الرقاقة مزدوج اللوحة مقاس 2 بوصة سعة 1500 رطل، RF، API594

تم تصنيع صمام فحص الرقاقة 2 بوصة 1500LB وفقًا لمعيار API 594. جسم الصمام مصنوع من A182 F316 + STL 6. إنه يتميز بالخصائص الهيكلية للقرص المزدوج ونوع الرقاقة والنوع المدمج. وضع الاتصال الخاص به هو RF.
