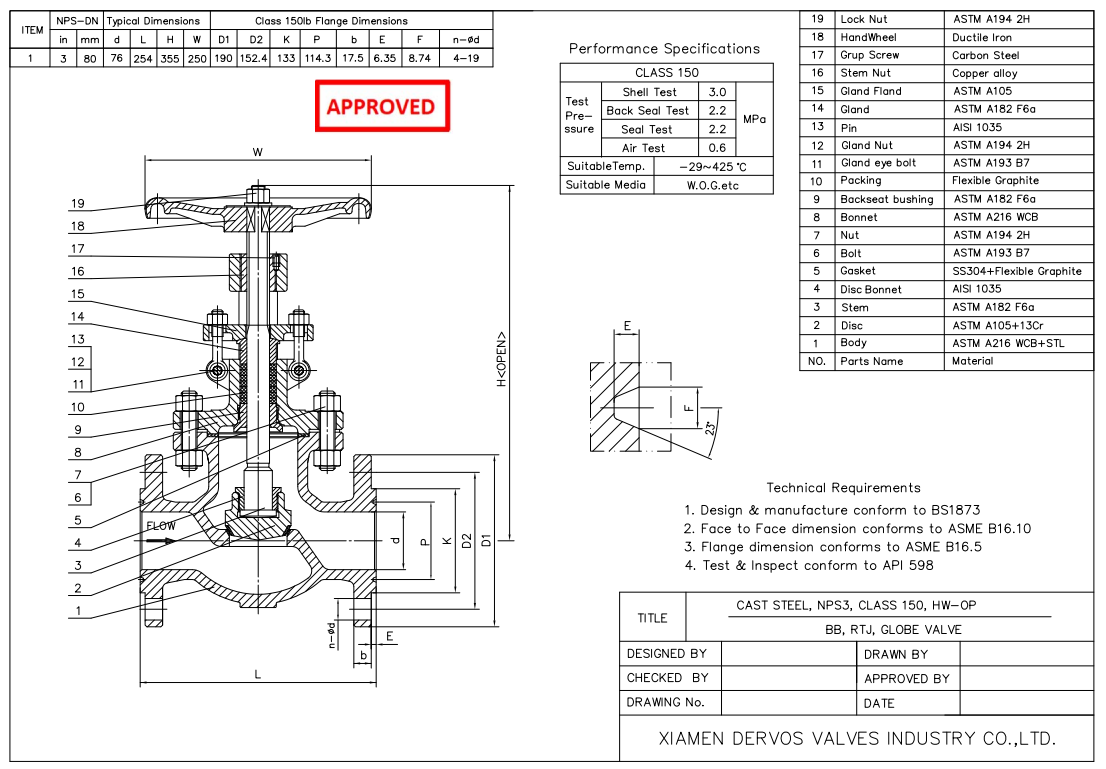

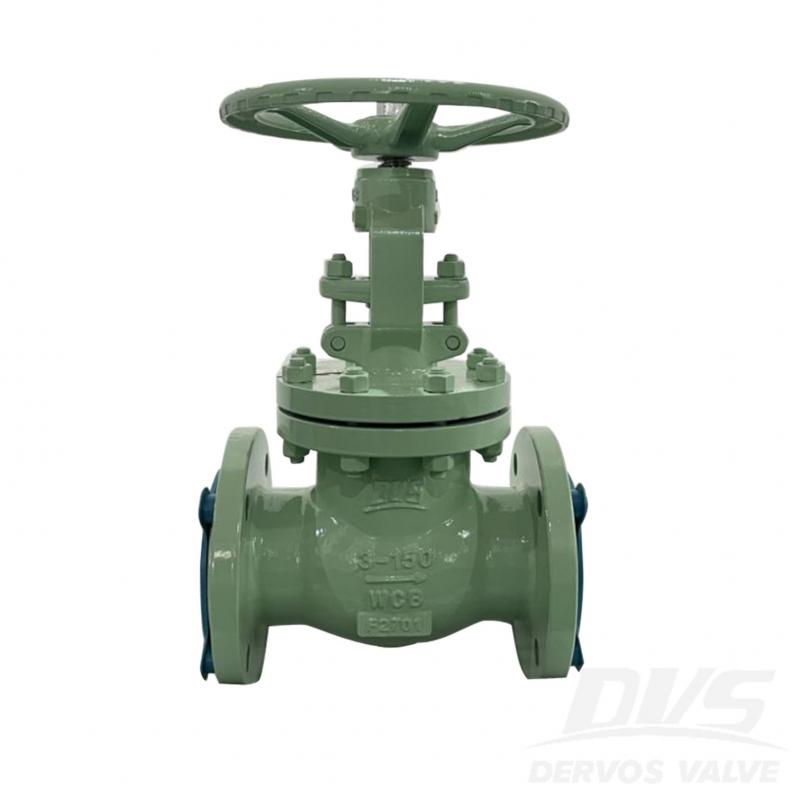

تم تصنيع الصمام الكروي الفولاذي المصبوب مقاس 3 بوصة 150 رطل وفقًا لمعيار BS1873. جسم الصمام مصنوع من ASTM A216 WCB + STL. إنه يتميز بالخصائص الهيكلية لقوس القطب الساطع، ووصلة غطاء الجسم المثبتة بمسامير. وضع الاتصال الخاص به هو RTJ. وله وضع تشغيل عجلة اليد.
دفع:
30% when order confirmed, 70% before shipmentأصل المنتج:
Chinaاللون:
Customizationميناء الشحن:
Shanghai, Chinaالمهلة:
30~60 days Ex Works after order confirmationMaterial:
ASTM A216 WCB+STLMethod of Operation:
Hand Wheel|
اكتب |
صمام الكرة الأرضية الفولاذي المصبوب |
|
الحجم |
3" |
|
الضغط |
150 رطل |
|
الاتصال |
رتج |
|
العملية |
عجلة اليد |
|
مادة الجسم |
ASTM A216 WCB+STL |
|
معيار التصميم |
BS1873 |
|
البعد وجهًا لوجه |
أسم B16.10 |
|
البعد شفة |
أسم B16.5 |
|
رمز الاختبار والفحص |
واجهة برمجة التطبيقات 598 |
|
درجة الحرارة |
-29 ~ 425درجة مئوية |
|
الوسيط المطبق |
المياه والنفط والغاز |
1. الهيكل بسيط، مما يجعل من السهل تفكيك واستبدال المكونات أثناء الصيانة، وبالتالي إطالة عمر خدمة الصمام؛
2. إنها مناسبة لبيئات العمل المختلفة، بما في ذلك معالجة المياه، والتدفئة، والبترول، والصناعات الكيماوية، ويمكن أن تلبي متطلبات ظروف التشغيل المختلفة.
إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.
إن صمام الكرة الأرضية المصبوب 150 رطل 12 بوصة مصنوع من هيكل WCB من الفولاذ الكربوني وتقليم 8 ، مع علبة التروس ، شفة rf ، bb ، وقرص التوصيل. تفاصيل سريعة نوع كره ارضيه صمام بحجم 12 " الضغط صف دراسي 150 اعمال بناء انسحب غطاء محرك السيارة ، نمط مستقيم ، قرص التوصيل ، نظام التشغيل & أمبير ؛ y الإتصال ذات حواف الإتصال عملية تعمل بالتروس كود التصميم بكالوريوس 1873 وجها لوجه اسمى ب 16.10 اتصال شفة اسمى ب 16.5 الضغط & أمبير ؛ مؤقت اسمى ب 16.34 اختبار & أمبير ؛ تفتيش واجهة برمجة تطبيقات 598 مواد الجسم أ 216 WCB مواد تقليم تقليم 8 نطاق درجة حرارة -29 ℃ ~ + 427 ℃ تطبيق wog الأصل الصين البعد الفئة 150 NPS في 2 2 1/2 3 4 5 6 8 10 12 د مم 50 65 80 100 125 150 200 250 300 L-L1(rf-bw) في 8 8-1 / 2 9-1 / 2 11-1 / 2 14 16 19-1 / 2 24-1 / 2 27-1 / 2 مم 203 216 241 292 256 406 495 622 698 ل 2(رتج) في 8-1 / 2 9 10 12 14-1 / 2 16-1 / 2 20 25 28 مم 216 229 254 305 368 419 508 635 711 ل 3 مم 102 108 121 146 178 203 248 311 349 ح(افتح) في 14-11 / 16 15-3 / 8 16-9 / 16 20-1 / 4 21-3 / 16 22-5 / 15 24-5 / 8 28 39 مم 373 390 421 515 538 567 626 712 990 ث في 7-7 / 8 9-7 / 8 9-7 / 8 11-13 / 16 11-13 / 16 13-3 / 4 15-3 / 4 17-3 / 4 24 مم 200 250 250 300 300 350 400 450 610 بالوزن(كلغ) الترددات اللاسلكية 22 29 42 64 77 105 154 288 507 من وزن الجسم 19 25 34 49 65 82 131 249 430 المعرفة ذات الصلةما الفرق بين صمام البوابة وصمام الكرة الأرضية؟ تعد الصمامات البوابية والصمامات الكروية من أكثر الصمامات شيوعًا التي نعرفها. الاختلافات بينهما: يستخدم 1.gate صمام فقط ل وظيفة on-off. ولكن يمكن استخدام الصمام الكروي للإغلاق والاختناق في نفس الوقت.2.مقاومة التدفق لصمام الكرة الأرضية أكبر من صمام البوابة. وبالمثل ، فإن صمامات الكرة الأرضية لديها انخفاض ضغط أكثر من صمامات البوابة.3. يتطلب صمام البوابة مساحة تركيب أكبر من صمام الكرة الأرضية من منظور ارتفاع الفتح.4. يعاني وجه ختم صمام البوابة من التآكل أكثر من صمام الكرة الأرضية.5.قيمة عزم الدوران لصمام الكرة الأرضية أكبر من صمام البوابة. فحص الجودةالجودة تعني كل شيء في dervos. سيقوم فريق فحص الجودة بإجراء عمليات الفحص وفقًا للإجراء القياسي وتقديم التقارير. سيتحقق فريق مراقبة الجودة لدينا من جودة الصمام من الصب والتزوير ، والقطع ، واختبار الضغط ، وفحص البعد ، والطلاء ، والأمبير. التعبئة.
تم تصميم صمام الكرة الأرضية بحجم 1500 رطل 2 بوصة ، والمصنوع من astm216 wcb ، وفقًا للمعايير 1873 BS. يحتوي جسم القرص وقرص الصمام الكروي على 13cr ، وبالتالي يتمتع هذا الصمام بقدرة أفضل على مقاومة التآكل. تفاصيل سريعة نوع صمام العالم القطر الاسمي 2 بوصة الضغط الاسمي 1500 رطل اعمال بناء غطاء محرك السيارة اندفع الإتصال rtj عملية عقارب تصميم & أمبير ؛ صناعة بكالوريوس 1873 من النهاية إلى النهاية Asme b16.10 بعد نهاية شفة Asme b16.5 اختبار & أمبير ؛ تفتيش api 598 نطاق درجة حرارة -29 ℃ ~ + 425 ℃ مواد الجسم astm a216 wcb + 13cr مادة القرص astm a105 wcb + 13cr وسائل الإعلام w.o.g. نظام فحص جودة dervos في dervos ، نتحكم في الجودة طوال عملية التصنيع بأكملها. فحص الصب: يمكننا معرفة مشكلة المواد الخام ، مثل الصب الرديء ، وسمك الجدار غير المؤهل ، والتركيب الكيميائي ، وما إلى ذلك ، مما يضمن عدم تعرضك للغش. التفتيش بالقطع: من ناحية ، يمكننا ضمان دقة المعالجة من خلال هذه العملية. من ناحية أخرى ، يمكننا اكتشاف خطأ بالقطع في أقرب وقت ممكن ، لكسب المزيد من الوقت للإصلاح وإعادة التشكيل الفحص النهائي: تشمل أنشطة الفحص النهائي مراجعة الوثائق والمستندات ومراقبة الجودة والفحص البصري وفحص الأبعاد واختبار الضغط والطلاء وفحص التعبئة. لست بحاجة إلى الحضور والتفتيش شخصيًا ويمكن تقديم جميع المستندات كإثبات.
المدلى بها الصلب صمام الكرة الأرضية يتم تصميمها حسب BS1873. مع غطاء محرك السيارة, خارج المسمار ونير, عقارب, 8 بوصة صمام, صمام مناسبة العمل المشترك الشرط.
1-1/2 بوصة صمام الكرة الأرضية ، مصممة حسب API 623 ، وقد قنبلة الجسم على شكل مكافئ المكونات وكلاهما تحسين التدفق السلس من وسائل الإعلام. صمام مصنوع من الفولاذ المقاوم للصدأ تم تجهيز مع عقارب وسهلة لتشغيل وصيانة.
تم تصميم صمام الكرة الأرضية مقاس 6 بوصات 600 رطل ، المصنوع من astm216 WCB ، وفقًا لـ api623
EN 13709 التصميم والتصنيع. EN558-1 وجها لوجه البعد. EN1092-B1 شفة وأبعاد. معيار الاختبار والتفتيش EN12266.
تفصيل سريع نوع صمام العالم الحجم الاسمي NPS 2 الضغط الاسمي فئة 300 بناء BB ، جذع صاعد ، مقعد متكامل نوع الاتصال شفة نوع العملية عقارب كود التصميم BS1873 وجها لوجه ASME B16.10.009 نهاية شفة ASME B16.5 اختبارالتفتيش API 598 مادة الجسم WCB + STL مادة تقليم F316 + المحكمة الخاصة بلبنان نطاق درجة حرارة -29 ℃ ~ 425 ℃ متوسط الماء والنفط والغاز أصل الصين ميزة التصميم 1. هيكل الجسم نمط مستقيم 2. OSY ، الجذع الصاعد 3. انسحب بونيه 4. متاح مع عملية الترس المخروطي 5. نوع القابس القرص 6. تآكل قليل على وجه الختم أثناء تشغيل الصمام 7. مساحة تركيب أصغر المطلوبة رسم تقنى _ رسم عن طريق الكمبيوتر فحص الأبعاد اختبارات الشهود التعبئة خدمتنا خدمة عملاء Dervos هي واحدة من أكبر المزايا التنافسية لدينا. في Dervos ، نقدم- 1. الاقتباس في غضون 24 ساعة أو في موعد لا يتجاوز 3 أيام سيتيح لك ذلك الوفاء بالموعد النهائي لتقديم عرض الأسعار وتعزيز كفاءة عملك 2-تقرير الحالة الأسبوعي لطلبك بهذه الطريقة ، سيكون لديك صورة واضحة لطلبك. لا تحتاج إلى إضاعة الوقت في دفعنا لتحديث الحالة 3-فترة الضمان 18 شهرًا سيتم إصدار شهادة ضمان بعد الشحن ولن يكون لديك أي قلق بعد شراء الصمامات. 4. حلول للشكاوى في غضون 3 أيام الإجراءات السريعة والمسؤولة للشكاوى ستحمي سمعتك وتقلل من الخسارة المالية قدر الإمكان. الشهادات يمكن أن تقدم Dervos تقارير حول طلبات العملاء ، مثل ISO 9001 و PED CE و EAC و API 607 و API 6D و API 6A وما إلى ذلك.
تم تصنيع صمام الكرة الأرضية 6 "300LB وفقًا لمعيار BS1873. جسم الصمام مصنوع من WCB. له الخصائص الهيكلية من خلال مستقيم ، غطاء الترباس ، قرص مكافئ ، تدفق قياسي ، مقعد صمام الجسم. وضع الاتصال هو BW. وهو لديه وضع تشغيل عجلة اليد.
تم تصنيع صمام الكرة الأرضية 2 "150LB وفقًا لمعيار BS1873. جسم الصمام مصنوع من A216 WCB. يتميز بالخصائص الهيكلية لغطاء الترباس ، والساق الصاعد ، و OS&Y ، ومقعد صمام الجسم.وضع توصيله هو RF. وله عجلة يد وضعية التشغيل.
تم تصنيع صمام الكرة الأرضية DN200 PN40 وفقًا لمعيار EN13709. جسم الصمام مصنوع من ASTM A216 WCB + STL. تتميز بالخصائص الهيكلية للغطاء المستقيم والمثبت بمسامير وطول هيكلي يبلغ 595 مم. وضع الاتصال الخاص به هو EN1092-1 B1. ولها وضع تشغيل التروس.
تم تصنيع صمام الكرة الأرضية DN65 PN40 وفقًا لمعيار BS EN 13709. جسم الصمام مصنوع من EN 10213 1.0619. تتميز بالخصائص الهيكلية للغطاء المثبت بمسامير والنوع المستقيم. وضع الاتصال الخاص به هو EN1092-1 B. ولديه وضع تشغيل عجلة اليد.
تم تصنيع الصمام الكروي DN50 PN40 وفقًا لمعيار BS EN 13709. جسم الصمام مصنوع من EN 10213 1.0619. إنه يتميز بالخصائص الهيكلية لغطاء الترباس والنوع المباشر. وضع الاتصال الخاص بها هو EN1092-1 B. ولديه وضع تشغيل عجلة اليد.
