صمام التوصيل هو سائل شائع الاستخدام صمام التحكم، المطبق على نطاق واسع في صناعات مثل النفط والغاز الطبيعي، و المواد الكيميائية بسبب أداء الختم العالي وسهولة التشغيل. الصمام يتميز بتصميم بسيط، حيث يتحكم قابس دوار في اتجاه التدفق السائل، وضمان التشغيل الآمن في الأنظمة التي تنطوي على الضغط العالي، وارتفاع درجة الحرارة والوسائط الخطرة. 1. مبدأ العمل الهيكل الأساسي لصمام التوصيل هو سدادة أسطوانية أو مخروطية مع ممر. عندما يدور القابس، يتماشى الممر أو ينحرف مع مسار السوائل لجسم الصمام، وبالتالي التحكم في فتح وإغلاق الصمام. (1) المركز المفتوح عندما يتم محاذاة الممر الموجود على صمام التوصيل ومع مسار السوائل في جسم الصمام، يمكن للسائل أن يتدفق مباشرة من خلاله الصمام، مما يضمن التدفق دون عائق. هذا التصميم يقلل من فقدان الضغط أثناء تدفق السوائل، مما يجعلها مناسبة للتطبيقات التي تحافظ على استقرارها التدفق ضروري. (2) صفقة مغلقة عندما يتم تدوير القابس بمقدار 90 درجة، فإن يصبح الممر عموديًا على مسار السائل، مما يؤدي إلى قطع المسار تمامًا تدفق السوائل، وتحقيق الموقف المغلق. دوران 90 درجة يسمح صمام التوصيل بالإيقاف الكامل لتدفق السوائل، مما يوفر سرعة الاستجابة، مما يجعلها مثالية لتطبيقات إيقاف الطوارئ. 2. الخصائص الهيكلية (1) أنواع صمامات التوصيل تأتي صمامات التوصيل عادة في نوعين: المقابس المخروطية والاسطوانية. يوفر القابس المخروطي ختمًا أفضل الأداء ولكن قد يتطلب تزييتًا إضافيًا أو دعمًا ماديًا على ارتفاع درجات الحرارة، في حين أن القابس الأسطواني يعمل بسلاسة ومناسب التطبيقات التي تتطلب عملية تشغيل/إيقاف متكررة. (2) مواد الختم تصميم الختم لصمامات التوصيل عادة يستخدم PTFE (بولي تترافلوروإيثيلين) أو مواد البطانة غير المعدنية الأخرى، والتي توفر مقاومة عالية للتآكل ومرونة، مما يضمن الختم الجيد الأداء حتى تحت الضغط العالي. بالإضافة إلى ذلك، بعض صمامات التوصيل المتطورة تستخدم ختمًا من المعدن إلى المعدن في البيئات القاسية، مما يمنع الختم فشل. (3) مقاومة التآكل والتآكل المواد الداخلية لصمامات التوصيل هي عادة ما تكون مصنوعة من مواد مقاومة للتآكل مثل الفولاذ المقاوم للصدأ أو سبائك أساسها النيكل، تمنع التآكل الناتج عن التآكل المتوسط. هذا يجعل إنها مناسبة لنقل الوسائط الحمضية أو المسببة للتآكل وهي شائعة الاستخدام في الصناعة الكيميائية وأنظمة التكرير. (4) صيانة بسيطة الهيكل الداخلي لصمام التوصيل هو بسيطة، مع عدم وجود نوابض معقدة أو آليات قرص الصمام، مما يجعل التفكيك والصيانة سهلة نسبيا. في درجات الحرارة المرتفعة والضغط العالي يمكن اختيار البيئات والمواد والتصميمات المحددة لتوسيع نطاق العمل عمر خدمة الصمام وتقليل تكاليف الصيانة اللاحقة. 3. سيناريوهات التطبيق تطبيق صمامات التوصيل شائع توجد في المواقف الحرجة حيث يكون منع التسرب أمرًا ضروريًا، وكذلك في الأنظمة التي تتطلب فتحًا وإغلاقًا سريعًا أو إيقاف السوائل. أدناه بعض سيناريوهات التطبيق النموذجية: (1) صناعة النفط والغاز في خطوط أنابيب نقل النفط والغاز، تعمل صمامات التوصيل على تقليل المخاطر المحتملة للتسرب من خلال الختم الموثوق به أداء. وخاصة عند نهايات أو تقاطعات خطوط الأنابيب لمسافات طويلة، يمكن لصمامات التوصيل إيقاف التدفق بسرعة، مما يضمن التشغيل الآمن. (2) الصناعة الكيميائية في شديدة التآكل أو محملة بالجسيمات الوسائط، تعمل صمامات التوصيل بشكل جيد للغاية. تصميمها المقاوم للتآكل مثالي لنقل السوائل الحمضية أو القلوية والمذيبات الك...
أ صمام التوصيل ذو الأكمام هو نوع محدد من صمام التوصيل المصمم بـ غلاف أو بطانة غير معدنية تحيط بالقابس، مما يؤدي إلى إنشاء ختم محكم. هذا الغلاف، غالبًا ما يكون مصنوعًا من مواد مثل PTFE (بولي تترافلوروإيثيلين)، يضمن ذلك ختم منخفض الاحتكاك ومقاوم للتآكل، مما يجعل الصمام مناسبًا لمختلف الاستخدامات التطبيقات حيث منع التسرب، والمتانة، والمقاومة الكيميائية مهم. 1. كيف صمامات التوصيل ذات الأكمام تعمل في أ صمام التوصيل ذو الأكمام، يدور القابس داخل بطانة الأكمام بدلاً من الدوران بشكل مباشر ضد الجسم المعدني. هذا التصميم يقلل من تآكل جسم الصمام ويسمح بذلك لتشغيل أكثر سلاسة واتساقًا. عندما يتم تشغيل مقبض الصمام، فإن يدور القابس، ويفتح أو يغلق مسار التدفق. الأكمام لا توفر فقط إغلاق محكم ولكنه يسمح أيضًا بتأثير التشحيم الذاتي، مما يعزز الصمامات طول العمر والأداء. 2. الميزات والمزايا الرئيسية (1) منع التسرب ال تعمل الأكمام غير المعدنية كختم موثوق به حول القابس، مما يقلل من خطر التسرب الخارجي. هذه الميزة مهمة بشكل خاص في الصناعات التعامل مع المواد الكيميائية الخطرة، حيث أنها تمنع التسربات والمحتملة بيئياً تلوث. (2) التآكل والمقاومة الكيميائية بأكمام تعتبر صمامات التوصيل مثالية للتعامل مع السوائل المسببة للتآكل أو الكاشطة. PTFE أو المواد الأخرى المقاومة كيميائيًا المستخدمة في الغلاف تصنع الصمام مناسبة للبيئات التي قد يتحلل فيها الاتصال المعدني القياسي متأخر , بعد فوات الوقت. (3) صيانة منخفضة حق لتصميمها ذاتي التشحيم، تتطلب صمامات التوصيل ذات الأكمام أقل تكرارًا الصيانة مقارنة بصمامات التوصيل التقليدية. يمتص الكم أيضًا بعضًا التآكل، مما يقلل الحاجة إلى عمليات استبدال متكررة ويحسن الصمام بشكل عام متانة. 3. التطبيقات الصناعات مثل المعالجة الكيميائية، ومعالجة المياه، واستخدام النفط والغاز بشكل متكرر أكمام صمامات التوصيلبسبب موثوقيتها وقدرتها على
1. الوظيفة الأساسية لصمامات البوابة بوابة تُستخدم الصمامات بشكل أساسي للتحكم في التشغيل/الإيقاف في خطوط الأنابيب الصناعية، حيث يكون الصمام إما مفتوحًا بالكامل أو مغلقًا بالكامل. وهذا يجعلها مناسبة بشكل خاص للتطبيقات التي تتطلب مسار تدفق خالي من العوائق وبأقل قدر من الضغط يسقط. 2. الأفضل لأنظمة التدفق المستقيم واحد من التطبيقات المثالية لصمامات البوابة هي أنظمة التدفق ذات الخط المستقيم حيث يجب تقليل تقييد التدفق. عند فتح صمام البوابة بالكامل يوفر مسار تدفق واضحًا دون انقطاع، مما يجعله خيارًا ممتازًا لـ مثل هذه البيئات. 3. تستخدم على نطاق واسع في خدمات العزل بوابة تتفوق الصمامات في خدمات العزل، حيث يتم استخدامها لسد أو عزل كامل السماح بالتدفق. وهذا يجعلها ضرورية للأنظمة التي تتطلب موثوقية الإغلاق، مثل تلك الموجودة في صناعات النفط والغاز والصناعات الكيماوية. 4. مثالية للقطر الكبير وأنظمة الضغط العالي ل خطوط الأنابيب ذات القطر الكبير وتطبيقات الضغط العالي، وصمامات البوابة عالية للغاية فعال. وهي تستخدم عادة في الصناعات التي تكون فيها كميات كبيرة من يجب إدارة السوائل والضغط العالي، وذلك بفضل متانتها و عملية موثوقة. 5. قيود الاستخدام ومع ذلك، لا يُنصح باستخدام صمامات البوابة للاختناق أو التشغيل المتكرر أو الاستخدام في الأنظمة ذات الحطام. يمكن أن تتسبب هذه الظروف في تآكل مقعد الصمام، مما قد يؤدي إلى انخفاض الأداء بمرور الوقت.
دفع:
30% T/T When Order, 70% T/T Before Shipmentأصل المنتج:
Chinaاللون:
Customizationميناء الشحن:
Shanghai Chinaالمهلة:
35~60 days Ex Works After Order ConfirmationMaterial:
Stainless Steel Gate ValveMethod of Operation:

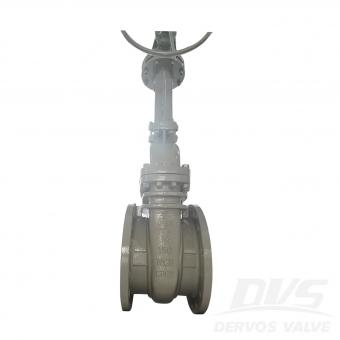

Manual Gate Valve, Handwheel Gate Valveتم تصميم صمام البوابة CF8M المصنوع من الفولاذ المقاوم للصدأ مع وصلة شفة وتشغيل عجلة يدوية وفقًا لمعايير DIN 3352. يتميز صمام البوابة ذو المنفذ الكامل PN16 DN200 بهيكل OS&Y وإسفين مرن ومقعد قابل للاستبدال.
مواصفات التصميم
التصميم والتصنيع: DIN 3352
البعد من النهاية إلى النهاية: DIN3202
نهاية الشفة: EN1092-1
الاختبار والفحص: EN12266-1/2
ميزة التصميم
-تصميم تتحمل كامل
- معدلات تدفق فائقة وفقدان احتكاك صغير
- انخفاض قيمة عزم الدوران عند إغلاق وفتح الصمام
- إسفين مرن لجلوس أفضل وسهولة التشغيل
- لمسة نهائية ناعمة وختم فائق لوجه المقعد
- يتم تصنيع كل صمام برقم محدد على الجسم لسهولة التتبع
تفاصيل سريعة
|
يكتب |
بوابة صمام |
|
مقاس |
الاسم المميز 200 |
|
ضغط |
ب.ن 16 |
|
بناء |
انسحب غطاء محرك السيارة، الجذع الصاعد، المسمار الخارجي والنير |
|
اتصال |
شفة اتصال |
|
عملية |
عقارب |
|
مادة الجسم |
غير القابل للصدأ الصلب CF8M |
|
TrimMaterial |
الفولاذ المقاوم للصدأ |
|
نطاق درجة الحرارة |
-268 ″~+648 ″ |
|
واسطة |
المياه والنفط والغاز |
|
أصل |
الصين |
تغليف ديرفوس
يعد التغليف جزءًا مهمًا لا يمكننا إهماله أبدًا. لدى Dervos عملية تغليف لكل طلب لضمان تسليم الطلب بشكل آمن وواضح.
إذا كنت مهتما في منتجاتنا و تريد أن تعرف المزيد من التفاصيل,يرجى ترك رسالة هنا وسوف نقوم بالرد عليك بأسرع ما يمكن.
صمام البوابة 4 بوصة 150LB مصنوع وفقًا لـ API 603 معيار. جسم الصمام مصنوع من ASTM A351 CF8M+STL. لديها الخصائص الهيكلية لغطاء الترباس والإسفين المرن والساق المرتفعة. إنه يتوافق الاختبار والفحص مع API 598 و وضع التشغيل الخاص به هو تشغيل عقارب.
صمام البوابة DN200 PN40 مصنوع وفقًا لـ EN1984 معيار. جسم الصمام مصنوع من 1.4571+STL. لديها الهيكلية خصائص غطاء الترباس، البوابة المرنة، الجذع المرتفع والقوس. اتصالها الوضع هو EN1092-1/B. ولها وضع تشغيل عجلة اليد.
يتم تصنيع صمام البوابة DN125 PN16 وفقًا لـ DIN 3352 معيار. جسم الصمام مصنوع من 1.4408. لديها الهيكلية خصائص غطاء الترباس، ارتفاع الجذع، إسفين مرن، مع SS316 سترة عازلة وطول هيكلي 325 ملم. وضع الاتصال الخاص به هو RF EN1092-1 B1. ولها وضع تشغيل عجلة اليد.
صمام البوابة 2 بوصة 150LB مصنوع وفقًا لـ API 600 معيار. جسم الصمام مصنوع من A351 CF3. لديها الهيكلية خصائص غطاء الترباس، وارتفاع قوس الجذعية. وضع الاتصال الخاص به هو RF. ولها وضع تشغيل عقارب.
تم تصميم صمام فحص الرفع الفولاذي المطروق مع الضغط من الفئة 150 والحجم الاسمي 1 بوصة وفقًا لمعيار api 602. كما نسميه أيضًا صمام فحص المكبس. تفاصيل سريعة نوع التحقق من صمام بحجم 1 " ضغط التصميم 150 رطل اعمال بناء مصعد نوع ، نوع المكبس الإتصال الترددات اللاسلكية شفة تصميم & أمبير ؛ صناعة واجهة برمجة تطبيقات 602 من النهاية إلى النهاية اسمى ب 16.10 الإتصال اسمى ب 16.5 الضغط & أمبير ؛ مؤقت اسمى ب 16.34 اختبار & أمبير ؛ تفتيش واجهة برمجة تطبيقات 598 مواد الجسم أستم a105n تقليم المواد تقليم 5 نطاق درجة الحرارة -29 ℃ ~ + 425 ℃ وسائل الإعلام w.o.g. فحص الأبعاد اختبار الضغط التعبئة
يحتوي صمام بوابة بلاطة القناة المصممة وفقًا لمعيار الدين على فتحة تحويل لتنظيف خط الأنابيب. صمام بوابة القرص الموازي pn64 مصنوع من الفولاذ الكربوني مع شفة RF وعجلة اليد. تفاصيل سريعة نوع موازى صمام بوابة بلاطة القطر الاسمي د 200 الضغط الاسمي ص 64 اعمال بناء موازى صمام بوابة بلاطة ، مع فتحة تحويل ، غطاء محرك مثبت ، مقعد مرن الإتصال شفة عملية عقارب عملية مواد الجسم كربون صلب متوسط ماء، النفط والغاز الأصل الصين ميزة التصميم1. قرص parellel2.Soft مقعد ومقعد معدني للخيارات3. تصميم تجويف كامل للفرشاة وانخفاض ضغط أقل4. تصميم آمن من الحرائق5. وظيفة تخفيف النفس6. الشحوم المناسب للمقعد والساق7. كتلة مزدوجة وقدرة تنزف8. مع منفذ تنفيس وتصريف9. أداء ختم ضيق مواد جزء اسم مواد الجسم & أمبير ؛ غطاء محرك السيارة a216 wcb، cf8، cf8m، cf3، CF3M وتد سبائك الصلب (الوجه تصلب المعالجة) ، الفولاذ المقاوم للصدأ (مع تراكب مشترك) إيقاف سبائك الصلب (الوجه معالجة مقاومة للتآكل) مقعد سبائك الصلب (الوجه تصلب معالج ، مصنوع من البلاستيك) ، فولاذ (مع طبقة متراكبة ، أفضل من البلاستيك) التعبئة السليكوون يا الدائري nbr ، fep شحم مانع للتسرب & emsp؛
تم تصميم الصمام العلوي للكرة ذات المنفذ الكامل مع التصريف والتهوية وحقن مانع التسرب وفقًا لـ api 6d. يحتوي صمام الكرة عالي الضغط على فئة 900 شفة الوجه المرفوعة وعلبة التروس. تفاصيل سريعة نوع صمام الكرة بحجم 16 " الضغط انسي 900 اعمال بناء 1 قطعة الجسم ، دخول علوي ، غطاء محرك مثبت الإتصال ذات حواف النهاية عملية الوضع ناقل الحركة الجسم مواد a216 wcb تصميم & أمبير ؛ صناعة واجهة برمجة التطبيقات 6 د الضغط & أمبير ؛ كود مؤقت اسمي ب 16.34 من النهاية إلى النهاية Asme b16.10 النهاية الإتصال Asme b16.5 تفتيش api 6d ، api 598 درجة الحرارة نطاق -29 ℃ ~ + 200 ℃ متوسط نفط، الماء والغاز المعرفة ذات الصلة ما هو صمام دخول الكرة العلوي وميزته؟ والصمام الكروي العلوي هو الصمام الذي نجمعه من الجانب العلوي. لديها جسم قطعة واحدة. اتصال الخيط الأقل على جسم الصمام يعني وزن أقل ومسارات تسرب. بالإضافة إلى ذلك ، يمكننا الوصول إلى جزء الكرة دون إزالته من خط الأنابيب. غالبًا ما تُستخدم الصمامات الكروية العلوية في خط الأنابيب مع صيانة أقل للأجزاء الداخلية. تقارير التفتيش لكل طلب ، سيقدم لك dervos تقارير الفحص لتظهر لك عملية الفحص بالكامل والنتائج. بالإضافة إلى ذلك ، سنقدم تقريرًا عن المواد لإعلامك بأن المواد التي نقدمها وفقًا للمعايير.
يمتلك الصمام الكروي ذو 3 اتجاهات من النوع t وصلة شفة وعلبة تروس وجسم ss304 والكرة والساق. يتميز الصمام الكروي ذو حواف 3 بوصات بمنافذ ثلاثية الاتجاه من النوع t والتي يمكنها توصيل أي زوج من المنافذ أو ثلاثة منافذ معًا. تفاصيل سريعة نوع صمام الكرة بحجم 3 " الضغط انسي 300 اعمال بناء ثلاثي صمام الكرة الإتصال اتصال ذو حواف عملية الوضع ناقل الحركة الجسم مواد a182 f304 صناعة والتصميم واجهة برمجة التطبيقات 6 د الضغط & أمبير ؛ مؤقت اسمي ب 16.34 من النهاية إلى النهاية الشفرة Asme b16.10 النهاية الإتصال Asme b16.5 تفتيش api 6d ، api 598 درجة الحرارة نطاق -29 ℃ ~ + 200 ℃ متوسط wog المعرفة ذات الصلة ما الفرق بين t port و l port 3-way ball valve؟ عادة ، يمكن تقسيم صمام الكرة ثلاثي الاتجاه إلى نوع t ونوع l. يمكن للصمام الكروي ثلاثي المنافذ على شكل t توصيل أي منفذين ، وحتى توصيل جميع المنافذ الثلاثة معًا في نفس الوقت. ومع ذلك ، فإن الصمام الكروي ثلاثي المنافذ l يمكنه فقط توصيل المنفذ المركزي بأي من المنافذ الجانبية أو فصل ثلاثة منافذ. التعليمات 1. هل يمكن تسليم الطلبات في الوقت المحدد؟ يتابع فريق المشتريات لدينا عن كثب مع كل طلب للتأكد من التسليم في الوقت المحدد لمعظم الطلبات. في عام 2018 ، تم تسليم أكثر من 90٪ من الطلبات في الوقت المحدد ، ونحن ملتزمون بتحسين الأداء. 2. ما هي مهلة التسليم العادي؟ بالنسبة للمواد العادية ، عادة ما يكون وقت التسليم حوالي 35 ~ 40 يومًا ، وبالنسبة للمواد المزيفة ، يمكن تقصير التسليم إلى 20 ~ 25 يومًا. نعتقد أن المهلة القصيرة يمكن أن تجعل عرضنا أكثر تنافسية ويساعدك على تأمين المزيد من الطلبات. 3. هل لديك مستويات أسعار مختلفة بالنسبة لنا؟ مع العديد من موردينا ، تتوفر مستويات أسعار مختلفة معنا ، لذلك يمكننا مساعدتك في كسب المزيد من العملاء من الأسواق المختلفة الذين يطلبون أسعارًا عالية ومتوسطة ومنخفضة.
24 "150LB صمام فحص الويفر مصنوع وفقًا لمعيار API 594. جسم الصمام مصنوع من WCB. له الخصائص الهيكلية للقرص المزدوج. وضع الاتصال هو نوع العروة.
تم تصنيع الصمام الكروي 2 "1500LB وفقًا لمعيار API 6D. ويتوافق أيضًا مع معيار التصميم NACE MR0175. جسم الصمام مصنوع من ASTM-A105. يتميز بالخصائص الهيكلية للتدفق الكامل والكرة المثبتة على مرتكز الدوران. وضع الاتصال ووضع تشغيل علبة التروس.
10 '' صمام بوابة 1500LB مصنوع وفقًا لمعيار ASME B16.34. جسم الصمام مصنوع من WCC. تتميز بالخصائص الهيكلية للضغط الذاتي الختم ، والساق الصاعد ، والوتد المرن والطول الهيكلي 864 مم. كلا طرفي جذع الصمام مترابطة. لديها نوع اتصال BW.
api6d نوع التأرجح صمام الاختيار rf ربط انسحب بونيه كامل المسام الجسم wcb ، wcb + 13cr القرص ، a105 + 13cr حلقة مقعد ، المفصلي wcb. درجة حرارة مناسبة في -29 ℃ ~ + 425 ℃ تفاصيل سريعة نوع صمام الاختيار البديل بحجم 4 بوصة - 6 بوصات ضغط التصميم cl600 اعمال بناء قبل الميلاد ، نوع التأرجح نوع الاتصال شفة نوع العملية - مواد الجسم WCB مخادع wcb + 13cr مادة مفصلية WCB مادة المقعد a105 + 13cr كود التصميم واجهة برمجة التطبيقات 6 د وجها لوجه البعد Asme b16.10 اختبار وفحص api 598 الضغط & أمبير ؛ مؤقت اسمي ب 16.34 متوسط الماء والنفط والغاز الأصل الصين
